6. Schornsteinanlage und Zuluftbedingungen

Der Schornstein hat die Aufgabe, die bei der Verbrennung entste-
henden Abgase durch den thermischen Auftrieb nach außen zu
führen. Dabei wird gleichzeitig die benötigte Verbrennungsluft von
Außen in den Aufstellungsraum und von dort in den Feuerraum der
Feuerstätte gebracht.
Indem mehr oder weniger Verbrennungsluft an den Verbrennungs-
prozess herangeführt wird, bestimmt die Stärke des Förderdrucks
(„Schornsteinzug") die Feuerungsleistung.
Der Förderdruck wird zunächst durch die wirksame Höhe des Ab-
gassystems (Schornsteinfuttermitte bis Schornsteinmündung) und
die Differenz zwischen Abgastemperatur am Ofenausgang und der
Temperatur am Schornsteinkopf bestimmt.
Je heißer die Abgase und je höher der Schornstein, um
so größer der Förderdruck.
Dem entgegen wirken vor allem Druckverluste im Gerät, der Rauch-
rohrführung sowie in der Verbrennungsluftzuführung.
Das Gerät ist für einen Förderdruck von 11 Pa ausgelegt. Dies ist ein
typischer Wert eines gemauerten Schornsteins mit 6 Meter wirk-
samer Höhe. Bei einer Abweichung von mehr als 25% kann es zu
Funktionsstörungen im Heizbetrieb kommen:
Bei zu geringem Förderdruck können Abgase in den Aufstel-
lungsraum entweichen.
► Schornstein verlängern oder sanieren.
Bei zu hohem Förderdruck kann das Gerät überhitzen und dabei
dauerhaft beschädigt werden („Schmiedefeuer-Effekt").
► Nebenluftvorrichtung oder Drosselklappe einbauen.
Ihr Schornsteinfeger kann Ihnen Auskunft über den in Ihrem
Schornstein vorhandenen Förderdruck geben.
Sogenannte LAS-Schornsteine, bei denen die Zuluft durch einen
Ringspalt vom Schornsteinkopf her zugeführt wird, sind häufig
problembehaftet beim Anheizen des Festbrennstoffherdes, da sich
im Ringspalt der Zuluft ebenfalls ein thermischer Auftrieb einstellt.
Eine Höhendifferenz in der Zuluftleitung von mehr als 5 m ist daher
nicht zulässig. Dies gilt auch dann, wenn die Zuluft über einen se-
paraten Schacht von oben zugeführt wird.
► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein-
holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht
anheizen.
6.1 Anschluss an den Schornstein /
Rauchrohranschluss
Der in der Anleitung beschriebene Festbrennstoffherd entspricht
der „Bauart 2 - nicht selbstschließende Feuerraumtür". Mehrfach-
belegung zulässig, da die Feuerraumöffnung kleiner 500 cm²!
Zum Anschluss an den Schornstein muss ein Rauchrohr Ø 120 mm
aus 2 mm dickem Stahlblech verwendet werden. Der senkrechte
Teil des Rauchrohres soll nicht länger als 1 m sein.
Alle Verbindungen vom Festbrennstoffherd zum Schornstein müs-
sen stabil, fest, dicht und spannungsfrei sein.
Bedienungs- und Montageanleitung
6. Schornsteinanlage und Zuluftbedingungen
Achten Sie darauf, daß das Rauchrohr nicht in den freien Quer-
schnitt des Schornsteins hineinragt.
Wir empfehlen die Verwendung eines Mauerfutters. Das Rauchrohr
muss zum Schornstein leicht ansteigend, zumindest aber waage-
recht verlaufen.
Die Feuerraumtür (3) muss nach der Brennstoffaufgabe umge-
hend geschlossen werden, damit eine Beeinflussung des Förder-
drucks und die damit verbundenen Gefahren und Beeinträchtigun-
gen für mitangeschlossene Feuerstätten vermieden werden.
Die Ausführung und der Zustand des zum Anschluss vorgesehenen
Schornsteins trägt maßgeblich zur einwandfreien Funktion des
Festbrennstoffherdes bei.
Bei Geräten mit mit mehreren Anschlussmöglichkeiten muss die je-
weils nicht genutzte Rauchrohröffnung mit dem dafür vorgesehe-
nen Verschlussdeckel unbedingt rauchdicht verschlossen werden!
Versehen Sie den Rauchrohranschluss zum Schorn-
stein mit einer Reinigungsöffnung, um Rauchrohr
und Abgaskanäle leichter reinigen zu können.
Bitte beachten Sie bei der Aufstellung des Herdes
die örtlichen baurechtlichen und baupolizeilichen
Vorschriften!
Es ist daher zweckmäßig, den Herd von einem Fachmann aufstel-
len zu lassen und vorher den Schornsteinfeger um Rat zu fragen.
Durch den Schornsteinfeger ist zu bestätigen, dass die für die
Verbrennung benötigte Luftmenge, insbesondere bei fugendich-
ten Fenstern und Türen, ausreichend ist.
Die abgesaugte Luftmenge durch Dunstabzugshauben mit
Abluftbetrieb ist zu berücksichtigen; der Einsatz eines Fensterkipp-
schalter wird empfohlen.
6.2 Abgasseitige Anschlussmöglichkeiten
Bitte beachten Sie:
Dargestellt wird eine „rechte" Ausführung des Fest-
brennstoff-Herdes! Bei einer „linken" Ausführung sind
die Position des Backraumes, der Abgasanschlüsse
sowie die Maße spiegelbildlich.

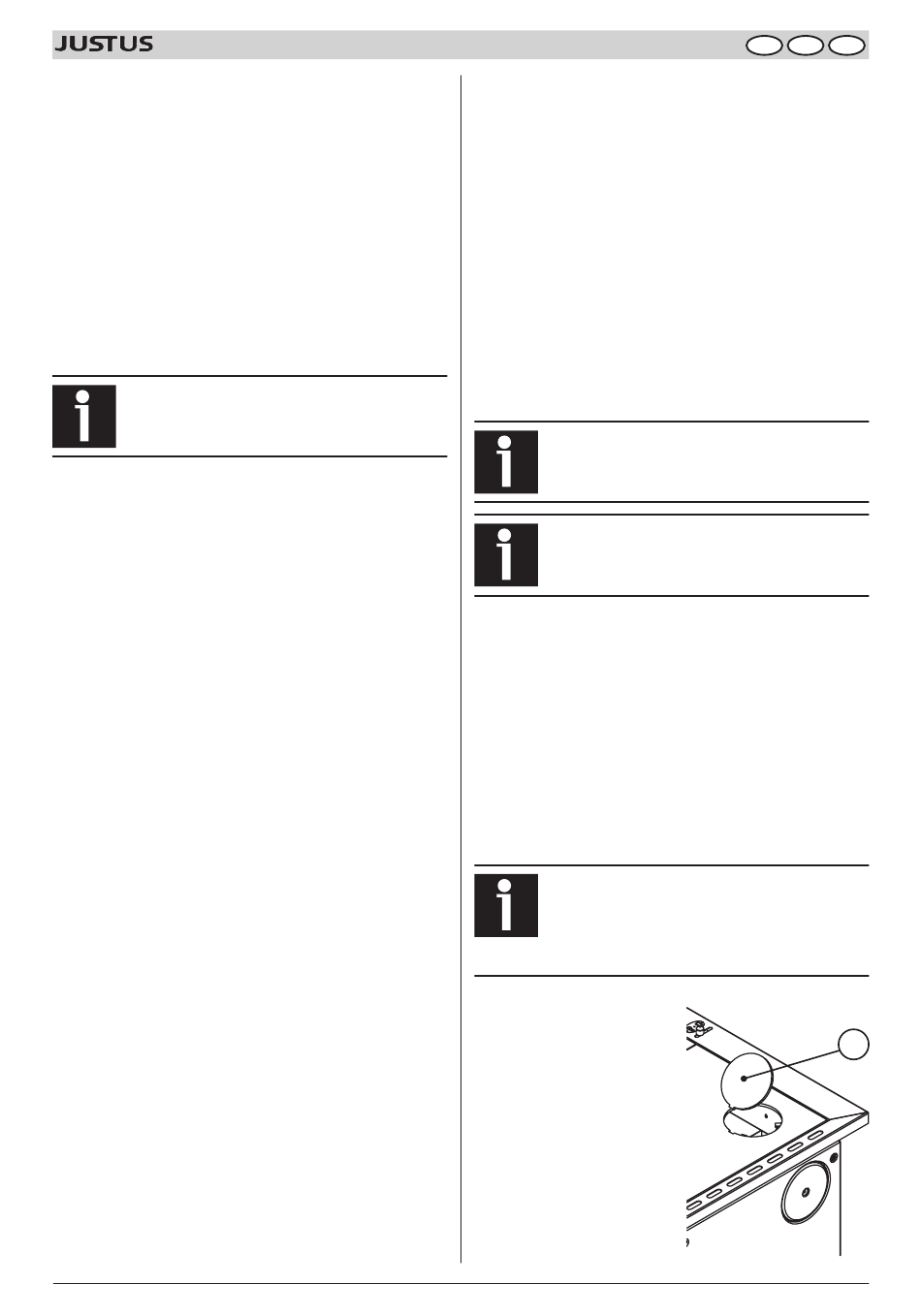

6.2.1 Abgang oben

► Entfernen Sie den Verschluss-
deckel (13), in dem Sie ihn erst
leicht nach unten drücken und
anschließend nach oben ab-
nehmen.
13
D AT CH
13
