7. Installation und Inbetriebnahme

7.1 Aufstellung und Sicherheitsabstände
Aufstellort im Aufstellungsraum:
Aus Brandschutzgründen sind rund um das Gerät Sicherheitsab-
stände festgelegt, die unbedingt eingehalten werden müssen!
► Halten Sie den Bereich der Sicherheitsabstände frei von brenn-
baren Materialien und Gegenständen, wie z.B. Teppichen,
Möbelstücken, Pflanzen o.ä.
► Der Bereich rund um die Anschlussöffnung in der Wand zum
Schornstein muss frei sein von brennbaren und temperatur-
empfindlichen Materialien.
WARNUNG!
Brandgefahr
Diese Feuerstätte muss auf einer nichtbrenn-
baren Unterlage aus mindestens 0,75 mm
dickem Blech, Fliesen, o. ä. stehen.
Die überstehenden Maße dieser Unterlage
müssen von der Aschentüröffnung aus minde-
stens 750 mm nach vorn und mindestens 200
mm seitlich der Feuerraumöffnung betragen.
Festbrennstoff-
herd

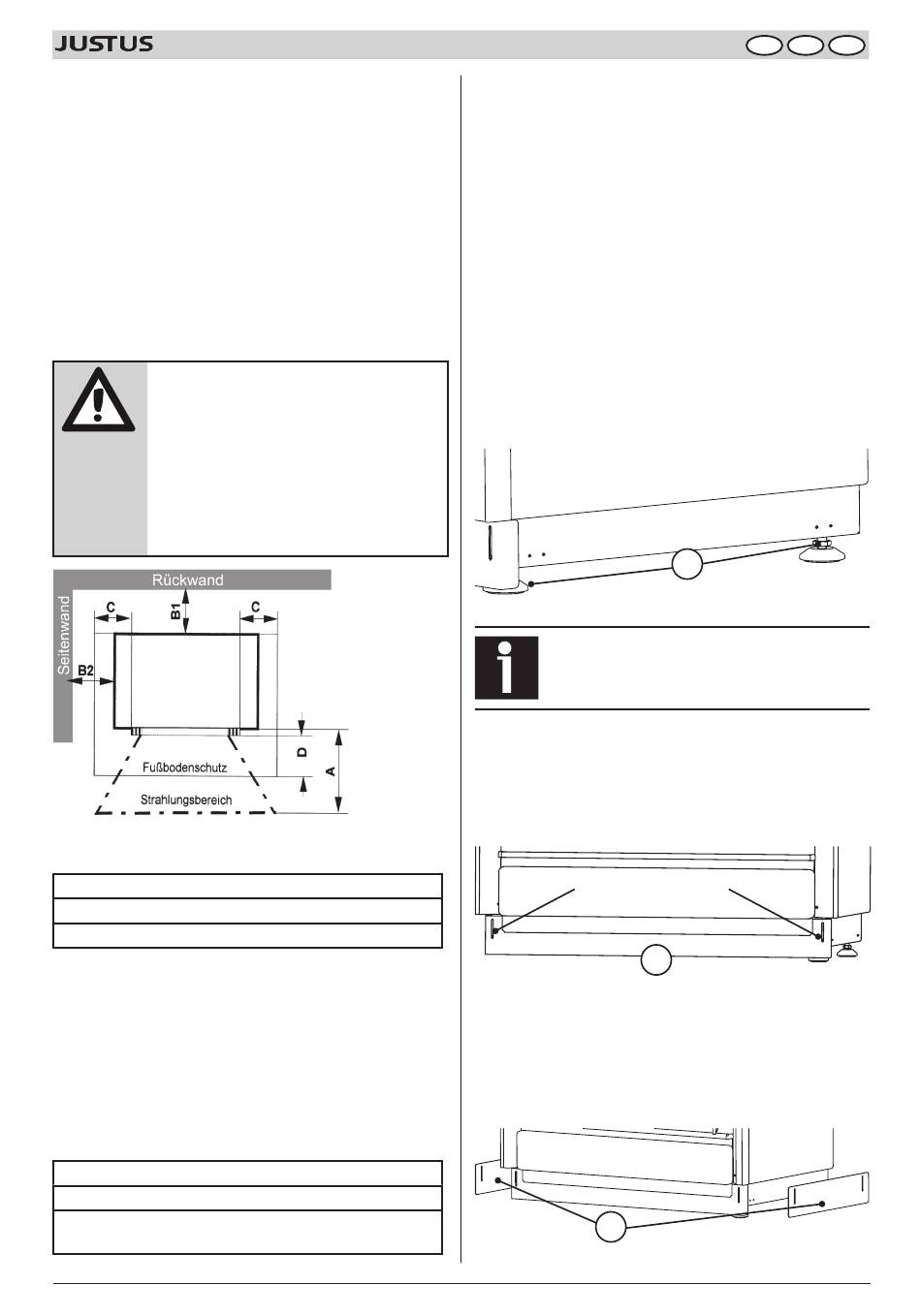

Nicht zu unterschreitende Sicherheitsabstände zu brennbaren Bau-
teilen:
A: 75 cm im Strahlungsbereich der Scheibe
B1: 25 cm Wand-/Möbelabstand hinten
B2: 20 cm Wand-/Möbelabstand seitlich, links und rechts
Für Bauteile aus nichtbrennbaren Materialien können die Abstände
verringert werden. Bei hochwärmegedämmten Wänden mit einem
U-Wert <0,4 W/(m ·K) vergrößert sich gemäß DIN 18896 der erfor-
2
derliche Mindestabstand zwischen Gerät und Wand um 5 cm.
Bei Aufstellung sehr nahe an der Wand kann es zu Pyrolysespuren-
an der Wand kommen.
Vor der Feuerungsöffnung sind Fußböden aus brennbaren Bau-
stoffen durch einen Belag aus einem nichtbrennbaren Baustoff zu
schützen. Es gelten dazu folgende Mindestmaße:
C: 30 cm Bodenschutz seitlich der Füllöffnung
D: 50 cm Bodenschutz vor der Füllöffnung
Hängeschränke über dem Herd müssen wenigstens 90 cm
Abstand zur Herdplatte haben.
Bedienungs- und Montageanleitung
7. Installation und Inbetriebnahme
Bei der Ausführung des Rauchrohres ist darauf zu achten, dass das
Rauchrohr in der Regel an jeder Stelle min. 40 cm von Bauteilen aus
brennbaren Baustoffen entfernt sein muß.
Dies erfordert unter Umständen einen größeren Wandabstand des
Gerätes, als oben angegeben ist.
7.2 Festbrennstoffherd ausrichten /
Herdhöhe anpassen
Mit den 4 höhenverstellbaren Gerätefüßen (11) ist ein Ausglei-
chen von Unebenheiten der Aufstellungsfläche sowie eine höhen-
gleiche Integration (Höhenanpassung / 860 - 900 mm) in eine
Küchenzeile möglich.
Durch Entfernen der Gerätefüße (11) kann die Herdhöhe bei
Bedarf bis auf 850 mm reduziert werden!
► Verwenden Sie zum Verstellen der Gerätefüße (11) einen
Die vordere verstellbare Sockelblende (17) bietet die Möglichkeit
einer Höhenpassung (Verstellbereich max. 40 mm)
► Lösen Sie dazu die beiden Befestigungsschrauben und fixie
Soll der Festbrennstoffherd freistehend aufgestellt werden, besteht
die Möglichkeit, die als Zubehör beiliegenden seitlichen verstell-
baren Sockelblenden (18) anzubringen.
► Befestigen Sie die beiden seitlichen verstellbare Sockelblen-
16
Gabelschlüssel SW 17 (nicht im Lieferumfang enthalten).
Beachten Sie bei einer Höhenverstellung bzw. einem
Niveauausgleich, dass sich die Höhe des Rauchrohran-
schlusses dabei ebenfalls ändert!
ren Sie die vordere verstellbare Sockelblende (17) in der
erforderlichen Höhe.
Befestigungsschrauben
17
den (18) mit jeweils 2 Schrauben am Sockel.
18
D AT CH
11
