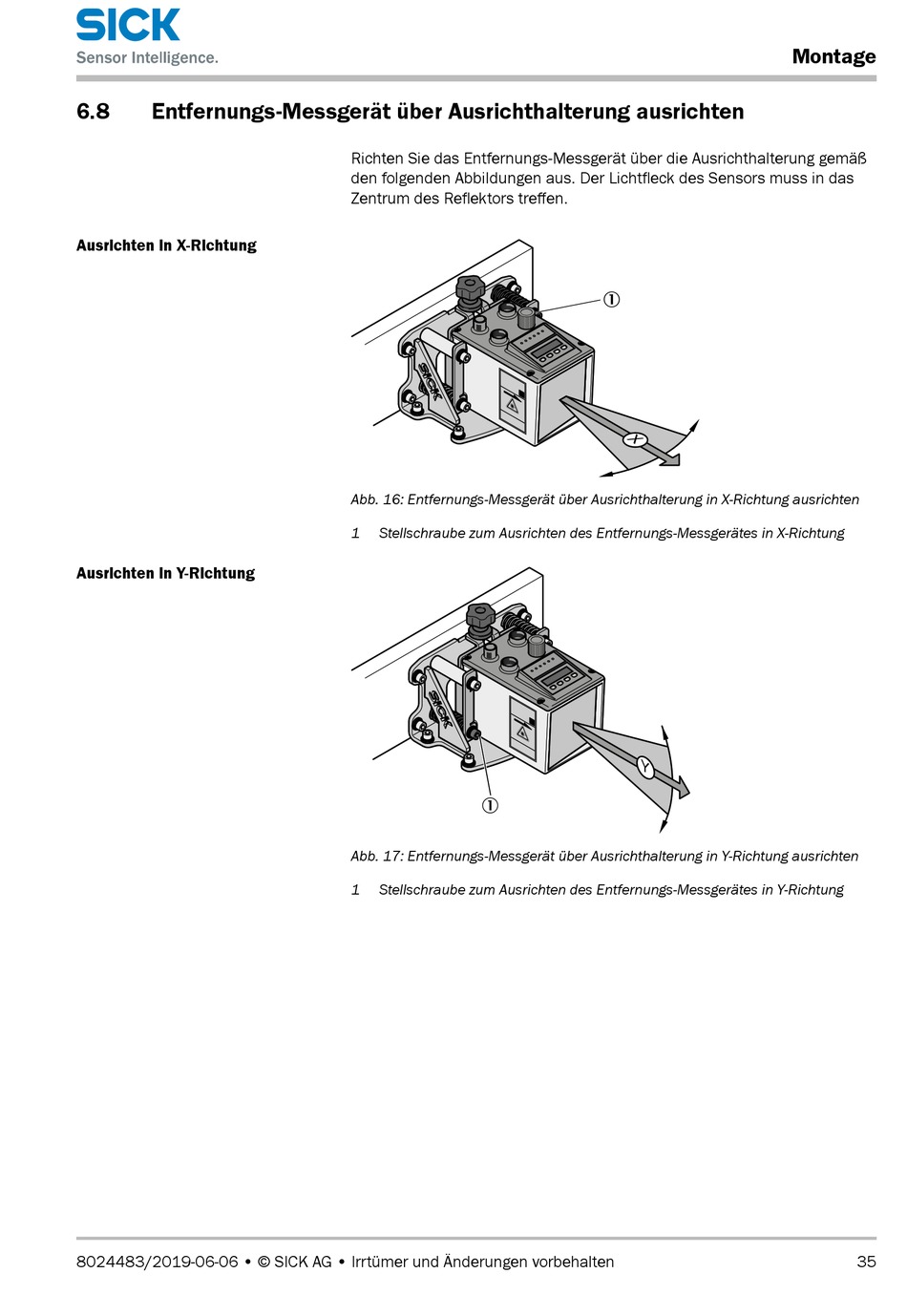

6.8
Entfernungs-Messgerät über Ausrichthalterung ausrichten
Ausrichten in X-Richtung
Ausrichten in Y-Richtung
8024483/2019-06-06 • © SICK AG • Irrtümer und Änderungen vorbehalten
Richten Sie das Entfernungs-Messgerät über die Ausrichthalterung gemäß
den folgenden Abbildungen aus. Der Lichtfleck des Sensors muss in das
Zentrum des Reflektors treffen.
Abb. 16: Entfernungs-Messgerät über Ausrichthalterung in X-Richtung ausrichten
1
Stellschraube zum Ausrichten des Entfernungs-Messgerätes in X-Richtung
1
Abb. 17: Entfernungs-Messgerät über Ausrichthalterung in Y-Richtung ausrichten
1
Stellschraube zum Ausrichten des Entfernungs-Messgerätes in Y-Richtung
1
Y
Montage
35
