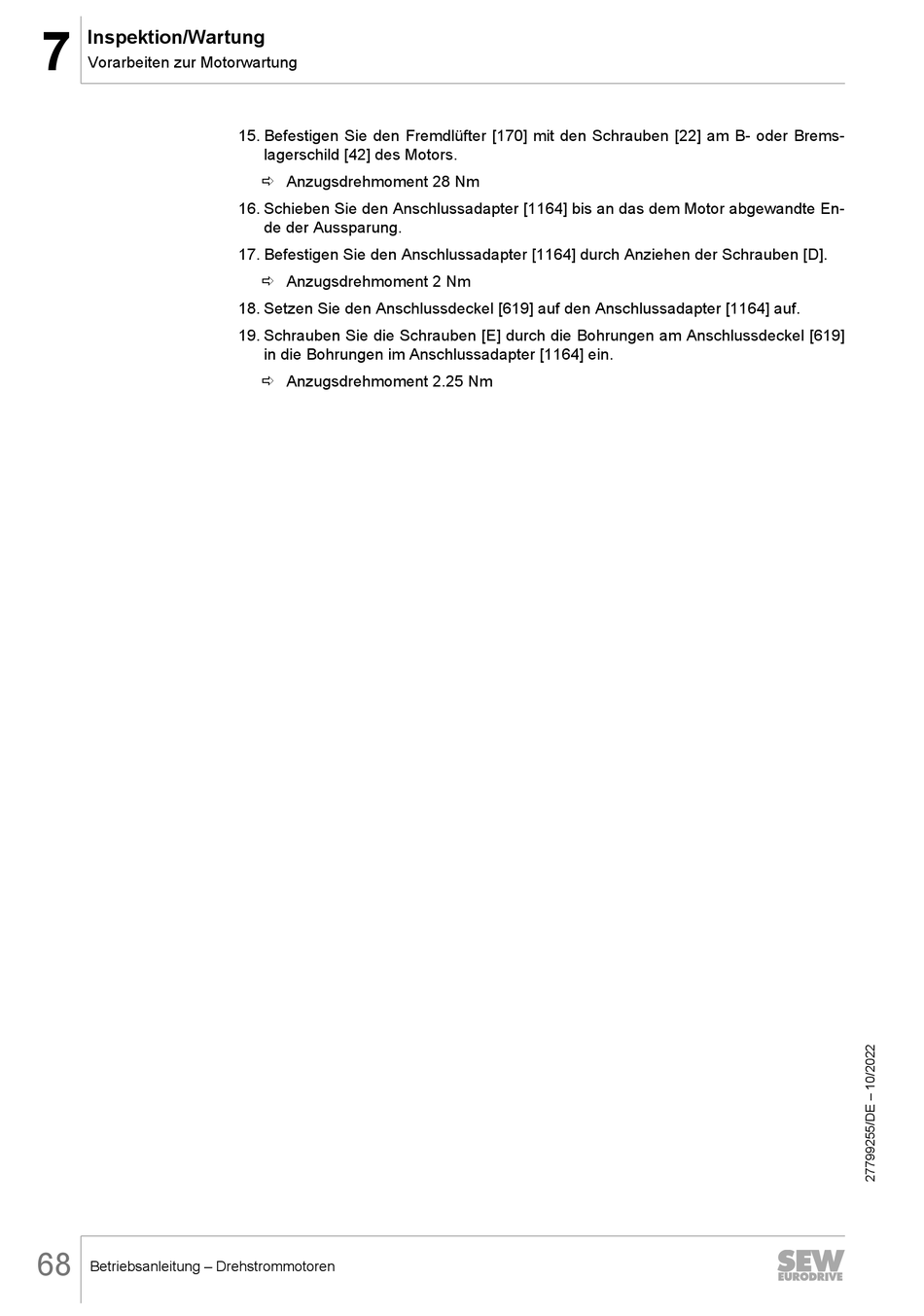

Inspektion/Wartung
7
Vorarbeiten zur Motorwartung
68
Betriebsanleitung – Drehstrommotoren
15. Befestigen Sie den Fremdlüfter [170] mit den Schrauben [22] am B- oder Brems-
lagerschild [42] des Motors.
ð Anzugsdrehmoment 28 Nm
16. Schieben Sie den Anschlussadapter [1164] bis an das dem Motor abgewandte En-
de der Aussparung.
17. Befestigen Sie den Anschlussadapter [1164] durch Anziehen der Schrauben [D].
ð Anzugsdrehmoment 2 Nm
18. Setzen Sie den Anschlussdeckel [619] auf den Anschlussadapter [1164] auf.
19. Schrauben Sie die Schrauben [E] durch die Bohrungen am Anschlussdeckel [619]
in die Bohrungen im Anschlussadapter [1164] ein.
ð Anzugsdrehmoment 2.25 Nm
