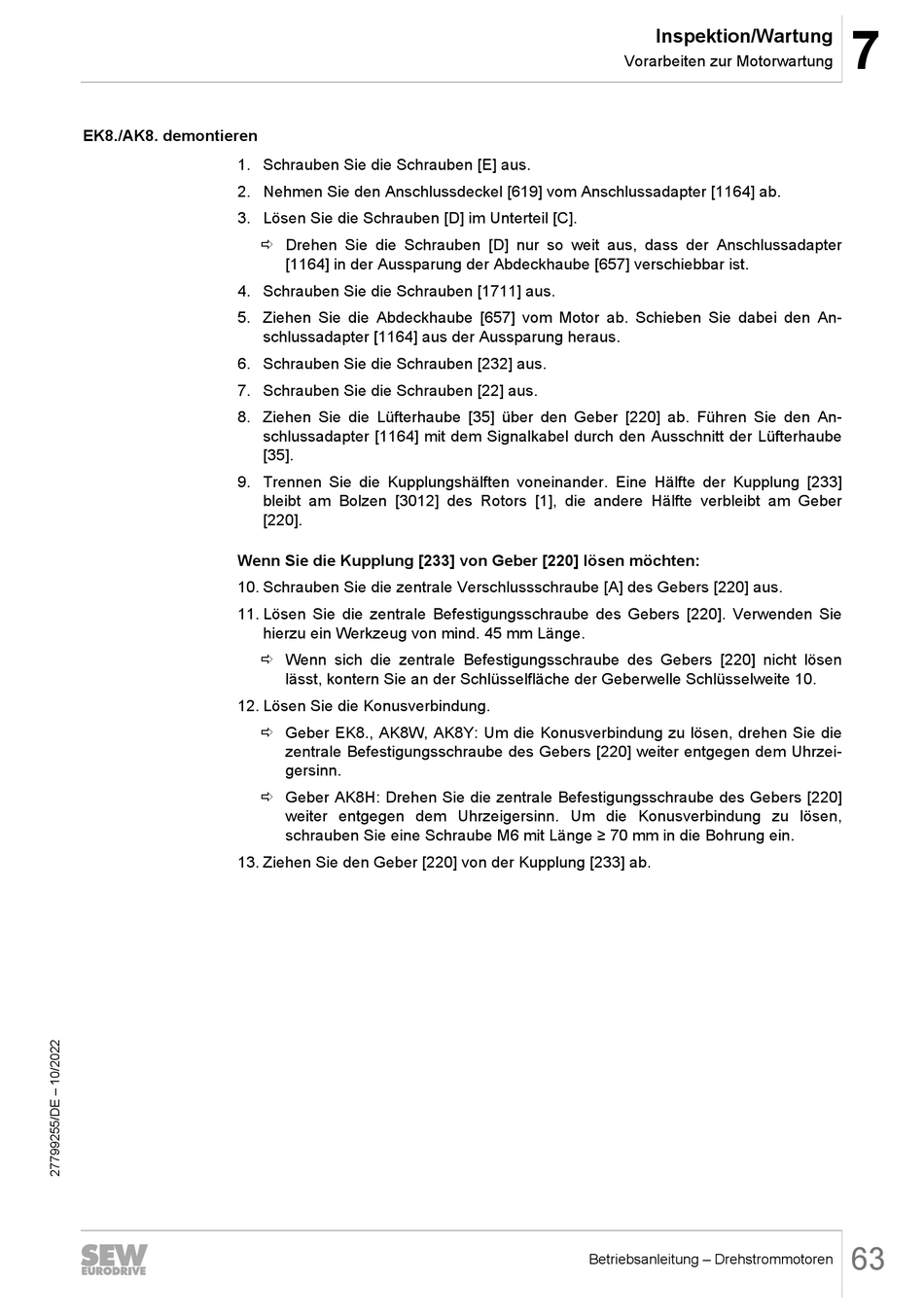

EK8./AK8. demontieren
1. Schrauben Sie die Schrauben [E] aus.
2. Nehmen Sie den Anschlussdeckel [619] vom Anschlussadapter [1164] ab.
3. Lösen Sie die Schrauben [D] im Unterteil [C].
4. Schrauben Sie die Schrauben [1711] aus.
5. Ziehen Sie die Abdeckhaube [657] vom Motor ab. Schieben Sie dabei den An-
6. Schrauben Sie die Schrauben [232] aus.
7. Schrauben Sie die Schrauben [22] aus.
8. Ziehen Sie die Lüfterhaube [35] über den Geber [220] ab. Führen Sie den An-
9. Trennen Sie die Kupplungshälften voneinander. Eine Hälfte der Kupplung [233]
Wenn Sie die Kupplung [233] von Geber [220] lösen möchten:
10. Schrauben Sie die zentrale Verschlussschraube [A] des Gebers [220] aus.
11. Lösen Sie die zentrale Befestigungsschraube des Gebers [220]. Verwenden Sie
12. Lösen Sie die Konusverbindung.
13. Ziehen Sie den Geber [220] von der Kupplung [233] ab.
ð Drehen Sie die Schrauben [D] nur so weit aus, dass der Anschlussadapter
[1164] in der Aussparung der Abdeckhaube [657] verschiebbar ist.
schlussadapter [1164] aus der Aussparung heraus.
schlussadapter [1164] mit dem Signalkabel durch den Ausschnitt der Lüfterhaube
[35].
bleibt am Bolzen [3012] des Rotors [1], die andere Hälfte verbleibt am Geber
[220].
hierzu ein Werkzeug von mind. 45 mm Länge.
ð Wenn sich die zentrale Befestigungsschraube des Gebers [220] nicht lösen
lässt, kontern Sie an der Schlüsselfläche der Geberwelle Schlüsselweite 10.
ð Geber EK8., AK8W, AK8Y: Um die Konusverbindung zu lösen, drehen Sie die
zentrale Befestigungsschraube des Gebers [220] weiter entgegen dem Uhrzei-
gersinn.
ð Geber AK8H: Drehen Sie die zentrale Befestigungsschraube des Gebers [220]
weiter entgegen dem Uhrzeigersinn. Um die Konusverbindung zu lösen,
schrauben Sie eine Schraube M6 mit Länge ≥ 70 mm in die Bohrung ein.
