Drehstrommotoren

Werbung

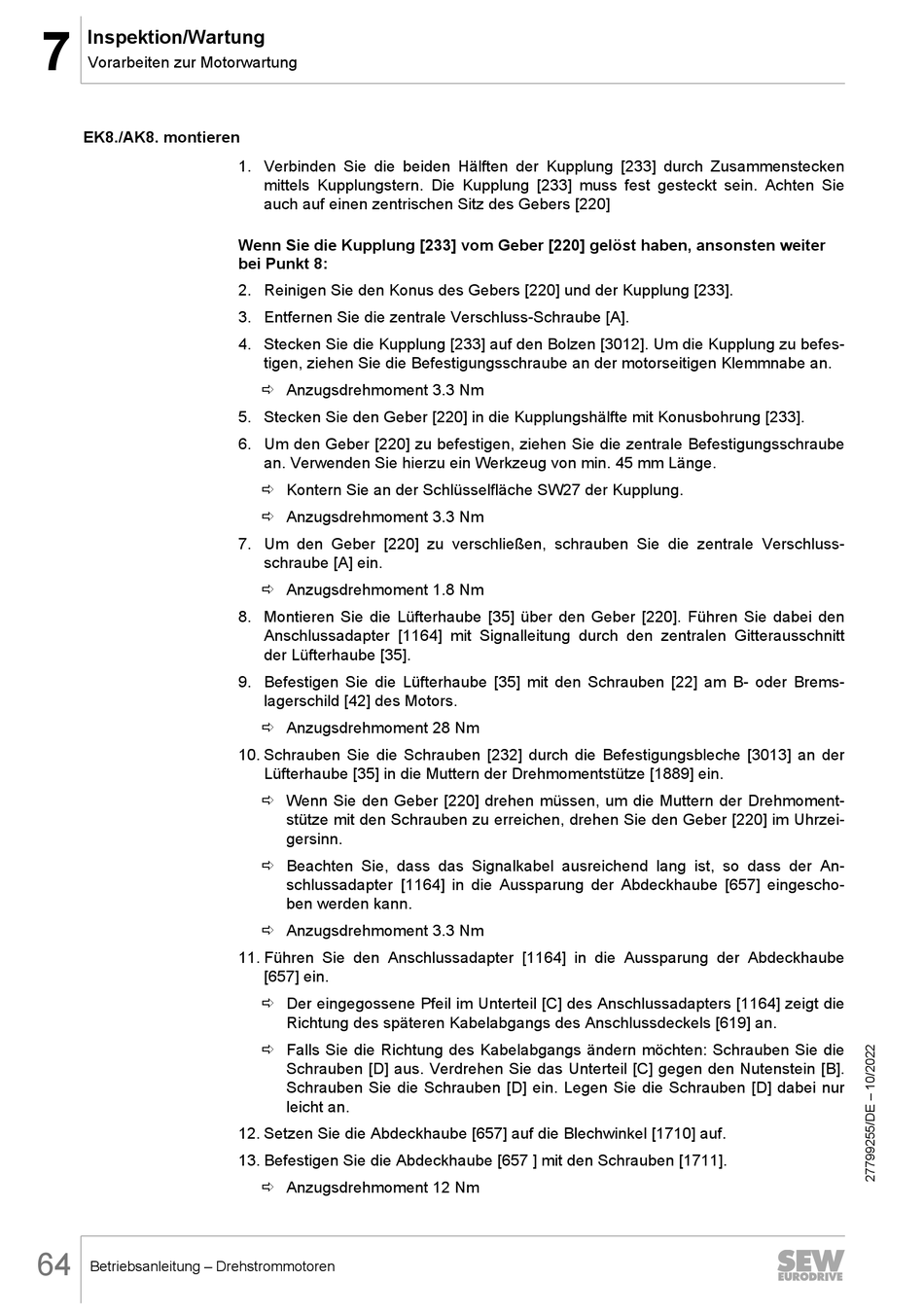

Inspektion/Wartung
7
Vorarbeiten zur Motorwartung
EK8./AK8. montieren
64
Betriebsanleitung – Drehstrommotoren
1. Verbinden Sie die beiden Hälften der Kupplung [233] durch Zusammenstecken
mittels Kupplungstern. Die Kupplung [233] muss fest gesteckt sein. Achten Sie
auch auf einen zentrischen Sitz des Gebers [220]
Wenn Sie die Kupplung [233] vom Geber [220] gelöst haben, ansonsten weiter
bei Punkt 8:
2. Reinigen Sie den Konus des Gebers [220] und der Kupplung [233].
3. Entfernen Sie die zentrale Verschluss-Schraube [A].
4. Stecken Sie die Kupplung [233] auf den Bolzen [3012]. Um die Kupplung zu befes-
tigen, ziehen Sie die Befestigungsschraube an der motorseitigen Klemmnabe an.
ð Anzugsdrehmoment 3.3 Nm
5. Stecken Sie den Geber [220] in die Kupplungshälfte mit Konusbohrung [233].
6. Um den Geber [220] zu befestigen, ziehen Sie die zentrale Befestigungsschraube
an. Verwenden Sie hierzu ein Werkzeug von min. 45 mm Länge.
ð Kontern Sie an der Schlüsselfläche SW27 der Kupplung.
ð Anzugsdrehmoment 3.3 Nm
7. Um den Geber [220] zu verschließen, schrauben Sie die zentrale Verschluss-
schraube [A] ein.
ð Anzugsdrehmoment 1.8 Nm
8. Montieren Sie die Lüfterhaube [35] über den Geber [220]. Führen Sie dabei den
Anschlussadapter [1164] mit Signalleitung durch den zentralen Gitterausschnitt
der Lüfterhaube [35].
9. Befestigen Sie die Lüfterhaube [35] mit den Schrauben [22] am B- oder Brems-
lagerschild [42] des Motors.
ð Anzugsdrehmoment 28 Nm
10. Schrauben Sie die Schrauben [232] durch die Befestigungsbleche [3013] an der
Lüfterhaube [35] in die Muttern der Drehmomentstütze [1889] ein.
ð Wenn Sie den Geber [220] drehen müssen, um die Muttern der Drehmoment-
stütze mit den Schrauben zu erreichen, drehen Sie den Geber [220] im Uhrzei-
gersinn.
ð Beachten Sie, dass das Signalkabel ausreichend lang ist, so dass der An-
schlussadapter [1164] in die Aussparung der Abdeckhaube [657] eingescho-
ben werden kann.
ð Anzugsdrehmoment 3.3 Nm
11. Führen Sie den Anschlussadapter [1164] in die Aussparung der Abdeckhaube
[657] ein.
ð Der eingegossene Pfeil im Unterteil [C] des Anschlussadapters [1164] zeigt die
Richtung des späteren Kabelabgangs des Anschlussdeckels [619] an.
ð Falls Sie die Richtung des Kabelabgangs ändern möchten: Schrauben Sie die
Schrauben [D] aus. Verdrehen Sie das Unterteil [C] gegen den Nutenstein [B].
Schrauben Sie die Schrauben [D] ein. Legen Sie die Schrauben [D] dabei nur
leicht an.
12. Setzen Sie die Abdeckhaube [657] auf die Blechwinkel [1710] auf.
13. Befestigen Sie die Abdeckhaube [657 ] mit den Schrauben [1711].
ð Anzugsdrehmoment 12 Nm
