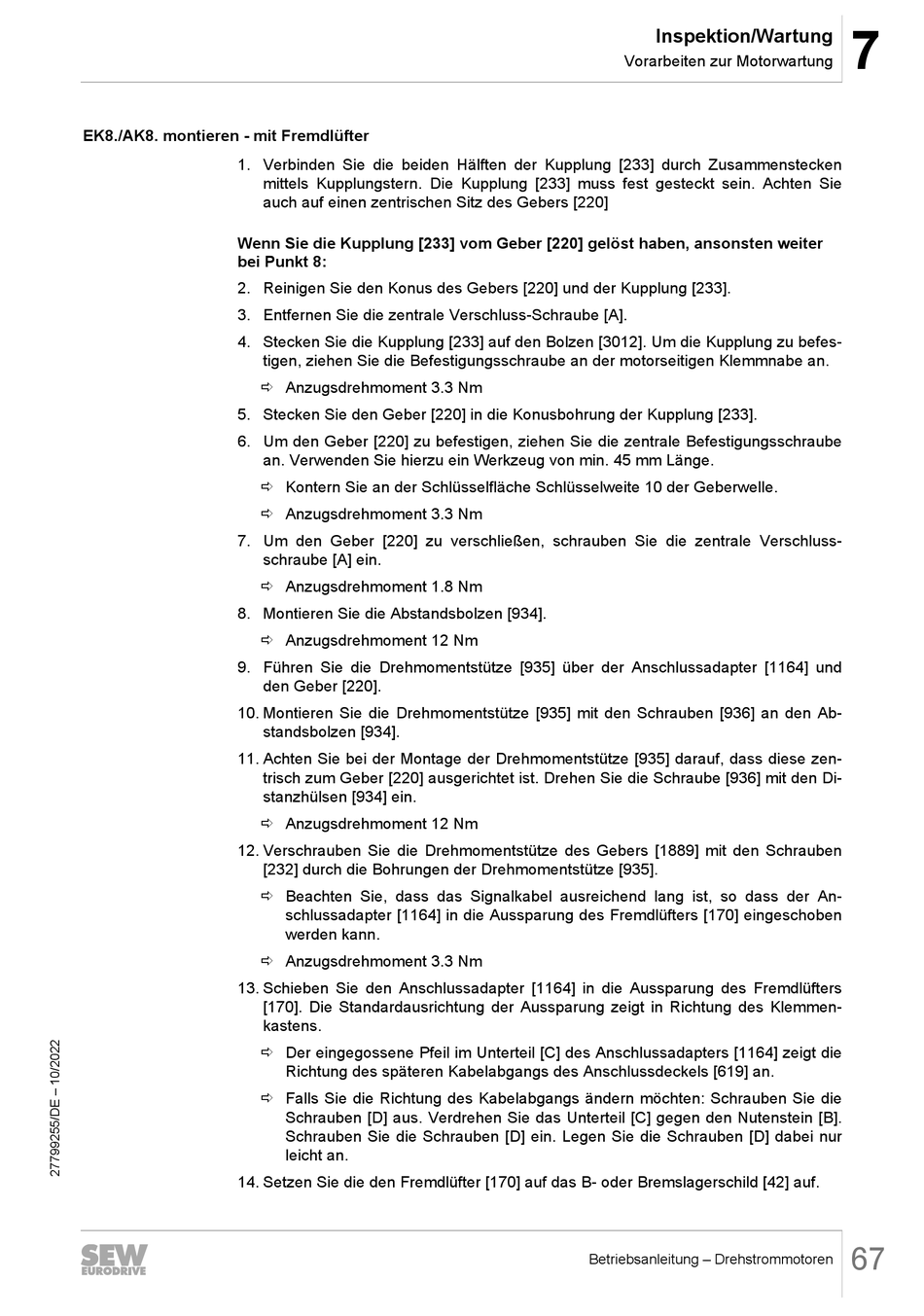

EK8./AK8. montieren - mit Fremdlüfter
1. Verbinden Sie die beiden Hälften der Kupplung [233] durch Zusammenstecken
Wenn Sie die Kupplung [233] vom Geber [220] gelöst haben, ansonsten weiter
bei Punkt 8:
2. Reinigen Sie den Konus des Gebers [220] und der Kupplung [233].
3. Entfernen Sie die zentrale Verschluss-Schraube [A].
4. Stecken Sie die Kupplung [233] auf den Bolzen [3012]. Um die Kupplung zu befes-
5. Stecken Sie den Geber [220] in die Konusbohrung der Kupplung [233].
6. Um den Geber [220] zu befestigen, ziehen Sie die zentrale Befestigungsschraube
7. Um den Geber [220] zu verschließen, schrauben Sie die zentrale Verschluss-
8. Montieren Sie die Abstandsbolzen [934].
9. Führen Sie die Drehmomentstütze [935] über der Anschlussadapter [1164] und
10. Montieren Sie die Drehmomentstütze [935] mit den Schrauben [936] an den Ab-
11. Achten Sie bei der Montage der Drehmomentstütze [935] darauf, dass diese zen-
12. Verschrauben Sie die Drehmomentstütze des Gebers [1889] mit den Schrauben
13. Schieben Sie den Anschlussadapter [1164] in die Aussparung des Fremdlüfters
14. Setzen Sie die den Fremdlüfter [170] auf das B- oder Bremslagerschild [42] auf.
mittels Kupplungstern. Die Kupplung [233] muss fest gesteckt sein. Achten Sie
auch auf einen zentrischen Sitz des Gebers [220]
tigen, ziehen Sie die Befestigungsschraube an der motorseitigen Klemmnabe an.
ð Anzugsdrehmoment 3.3 Nm
an. Verwenden Sie hierzu ein Werkzeug von min. 45 mm Länge.
ð Kontern Sie an der Schlüsselfläche Schlüsselweite 10 der Geberwelle.
ð Anzugsdrehmoment 3.3 Nm
schraube [A] ein.
ð Anzugsdrehmoment 1.8 Nm
ð Anzugsdrehmoment 12 Nm
den Geber [220].
standsbolzen [934].
trisch zum Geber [220] ausgerichtet ist. Drehen Sie die Schraube [936] mit den Di-
stanzhülsen [934] ein.
ð Anzugsdrehmoment 12 Nm
[232] durch die Bohrungen der Drehmomentstütze [935].
ð Beachten Sie, dass das Signalkabel ausreichend lang ist, so dass der An-
schlussadapter [1164] in die Aussparung des Fremdlüfters [170] eingeschoben
werden kann.
ð Anzugsdrehmoment 3.3 Nm
[170]. Die Standardausrichtung der Aussparung zeigt in Richtung des Klemmen-
kastens.
ð Der eingegossene Pfeil im Unterteil [C] des Anschlussadapters [1164] zeigt die
Richtung des späteren Kabelabgangs des Anschlussdeckels [619] an.
ð Falls Sie die Richtung des Kabelabgangs ändern möchten: Schrauben Sie die
Schrauben [D] aus. Verdrehen Sie das Unterteil [C] gegen den Nutenstein [B].
Schrauben Sie die Schrauben [D] ein. Legen Sie die Schrauben [D] dabei nur
leicht an.
