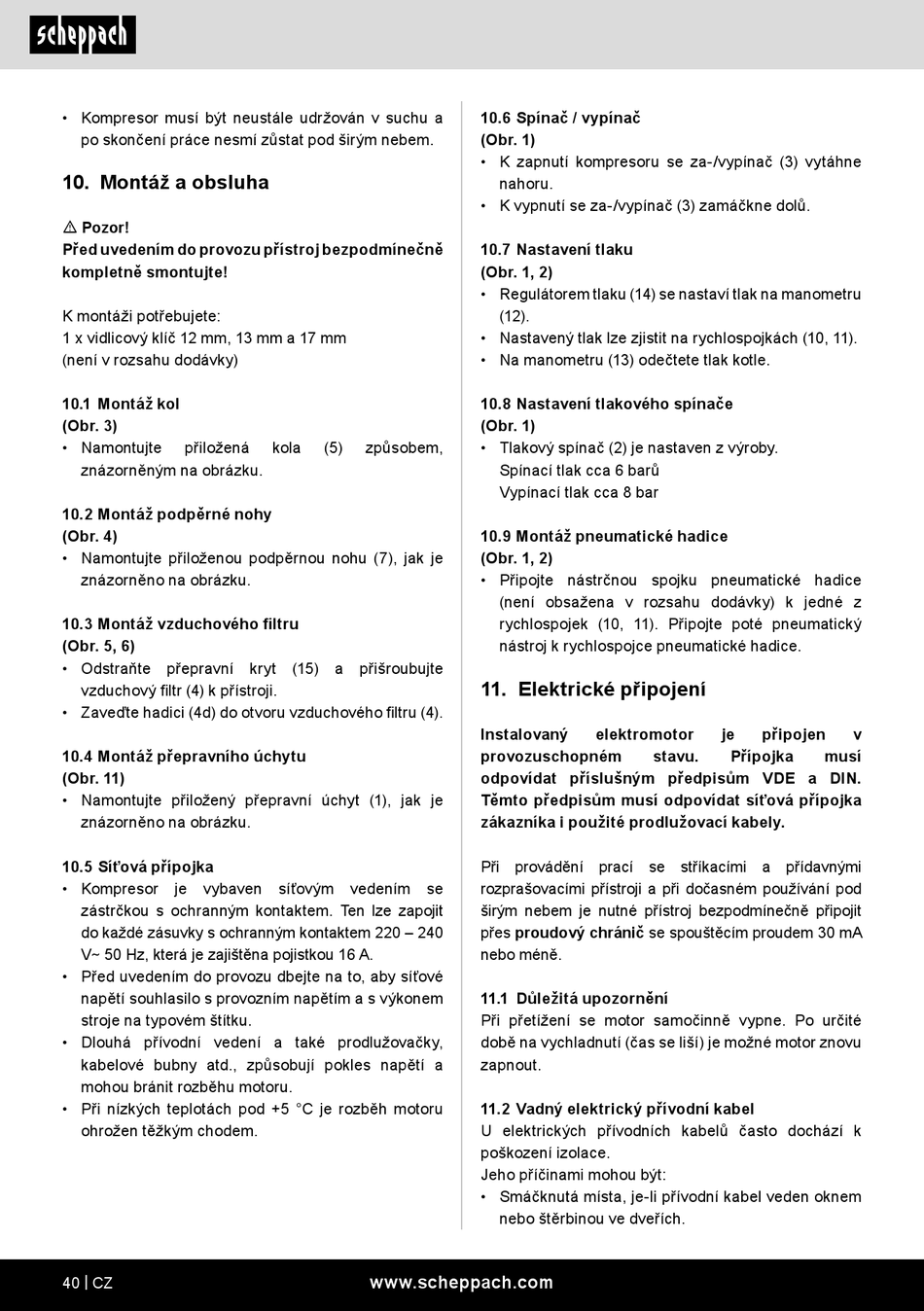

• Kompresor musí být neustále udržován v suchu a
po skončení práce nesmí zůstat pod širým nebem.
10. Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně
kompletně smontujte!
K montáži potřebujete:
1 x vidlicový klíč 12 mm, 13 mm a 17 mm
(není v rozsahu dodávky)
10.1 Montáž kol
(Obr. 3)
• Namontujte přiložená
znázorněným na obrázku.
10.2 Montáž podpěrné nohy
(Obr. 4)
• Namontujte přiloženou podpěrnou nohu (7), jak je
znázorněno na obrázku.
10.3 Montáž vzduchového filtru
(Obr. 5, 6)
• Odstraňte přepravní kryt (15) a přišroubujte
vzduchový filtr (4) k přístroji.
• Zaveďte hadici (4d) do otvoru vzduchového filtru (4).
10.4 Montáž přepravního úchytu
(Obr. 11)
• Namontujte přiložený přepravní úchyt (1), jak je
znázorněno na obrázku.
10.5 Síťová přípojka
• Kompresor je vybaven
zástrčkou s ochranným kontaktem. Ten lze zapojit
do každé zásuvky s ochranným kontaktem 220 ‒ 240
V∼ 50 Hz, která je zajištěna pojistkou 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím a s výkonem
stroje na typovém štítku.
• Dlouhá přívodní vedení a také prodlužovačky,
kabelové bubny atd., způsobují pokles napětí a
mohou bránit rozběhu motoru.
• Při nízkých teplotách pod +5 °C je rozběh motoru
ohrožen těžkým chodem.
40 | CZ
kola (5) způsobem,
síťovým vedením se
www.scheppach.com
10.6 Spínač / vypínač
(Obr. 1)
• K zapnutí kompresoru se za-/vypínač (3) vytáhne
nahoru.
• K vypnutí se za-/vypínač (3) zamáčkne dolů.
10.7 Nastavení tlaku
(Obr. 1, 2)
• Regulátorem tlaku (14) se nastaví tlak na manometru
(12).
• Nastavený tlak lze zjistit na rychlospojkách (10, 11).
• Na manometru (13) odečtete tlak kotle.
10.8 Nastavení tlakového spínače
(Obr. 1)
• Tlakový spínač (2) je nastaven z výroby.
Spínací tlak cca 6 barů
Vypínací tlak cca 8 bar
10.9 Montáž pneumatické hadice
(Obr. 1, 2)
• Připojte nástrčnou spojku pneumatické hadice
(není obsažena v rozsahu dodávky) k jedné z
rychlospojek (10, 11). Připojte poté pneumatický
nástroj k rychlospojce pneumatické hadice.
11. Elektrické připojení
Instalovaný elektromotor
provozuschopném stavu.
odpovídat příslušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými
rozprašovacími přístroji a při dočasném používání pod
širým nebem je nutné přístroj bezpodmínečně připojit
přes proudový chránič se spouštěcím proudem 30 mA
nebo méně.
11.1 Důležitá upozornění
Při přetížení se motor samočinně vypne. Po určité
době na vychladnutí (čas se liší) je možné motor znovu
zapnout.
11.2 Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k
poškození izolace.
Jeho příčinami mohou být:
• Smáčknutá místa, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
je připojen v
Přípojka musí
