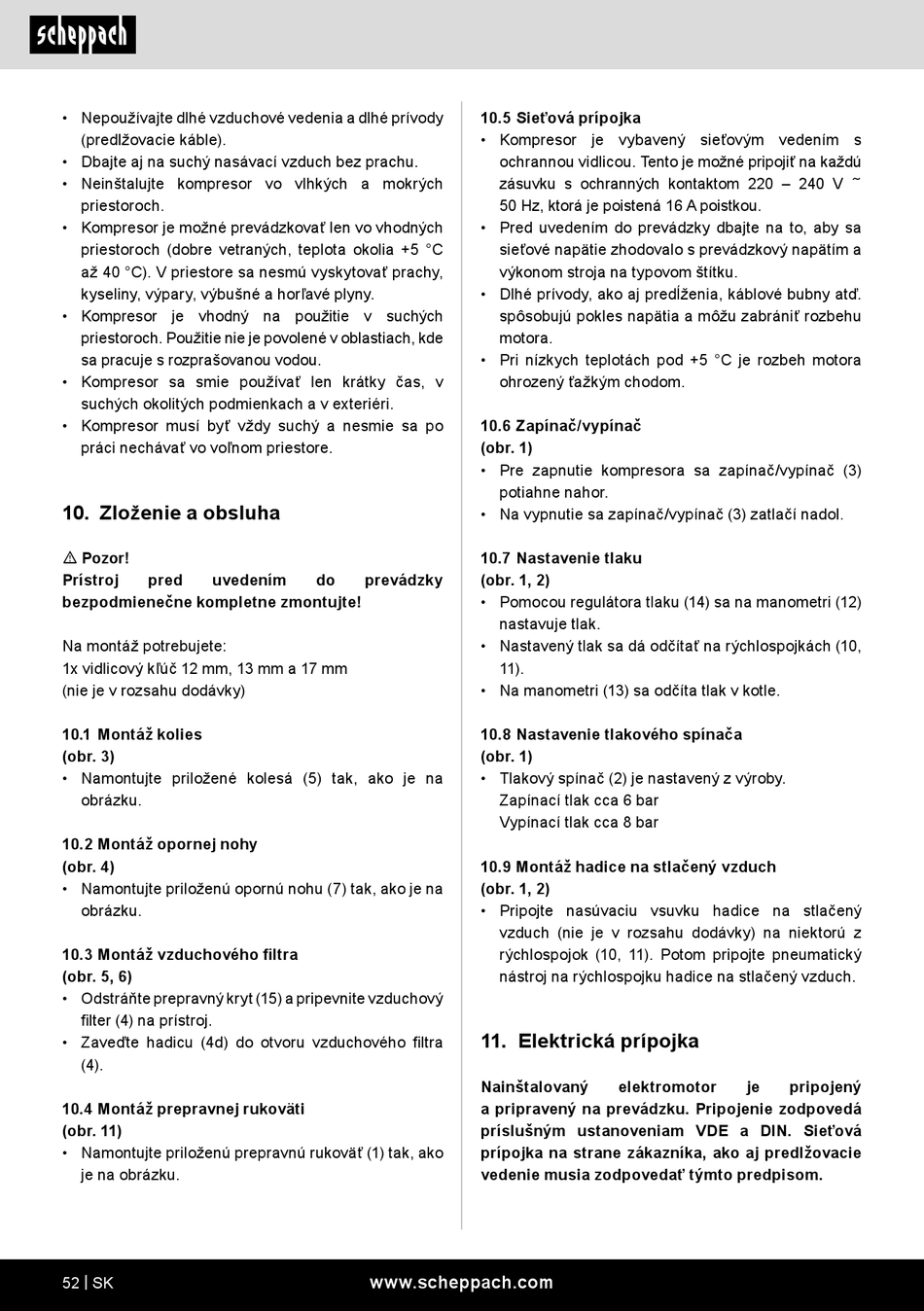

Zloženie A Obsluha; Elektrická Prípojka - Scheppach HC25Si Originalbetriebsanleitung

• Nepoužívajte dlhé vzduchové vedenia a dlhé prívody
(predlžovacie káble).
• Dbajte aj na suchý nasávací vzduch bez prachu.
• Neinštalujte kompresor vo vlhkých a mokrých
priestoroch.
• Kompresor je možné prevádzkovať len vo vhodných
priestoroch (dobre vetraných, teplota okolia +5 °C
až 40 °C). V priestore sa nesmú vyskytovať prachy,
kyseliny, výpary, výbušné a horľavé plyny.
• Kompresor je vhodný na použitie v suchých
priestoroch. Použitie nie je povolené v oblastiach, kde
sa pracuje s rozprašovanou vodou.
• Kompresor sa smie používať len krátky čas, v
suchých okolitých podmienkach a v exteriéri.
• Kompresor musí byť vždy suchý a nesmie sa po
práci nechávať vo voľnom priestore.
10. Zloženie a obsluha
m Pozor!
Prístroj pred uvedením
bezpodmienečne kompletne zmontujte!
Na montáž potrebujete:
1x vidlicový kľúč 12 mm, 13 mm a 17 mm
(nie je v rozsahu dodávky)
10.1 Montáž kolies
(obr. 3)
• Namontujte priložené kolesá (5) tak, ako je na
obrázku.
10.2 Montáž opornej nohy
(obr. 4)
• Namontujte priloženú opornú nohu (7) tak, ako je na
obrázku.
10.3 Montáž vzduchového filtra
(obr. 5, 6)
• Odstráňte prepravný kryt (15) a pripevnite vzduchový
filter (4) na prístroj.
• Zaveďte hadicu (4d) do otvoru vzduchového filtra
(4).
10.4 Montáž prepravnej rukoväti
(obr. 11)
• Namontujte priloženú prepravnú rukoväť (1) tak, ako
je na obrázku.
52 | SK
10.5 Sieťová prípojka
• Kompresor je vybavený sieťovým vedením s
• Pred uvedením do prevádzky dbajte na to, aby sa
• Dlhé prívody, ako aj predĺženia, káblové bubny atď.
• Pri nízkych teplotách pod +5 °C je rozbeh motora
10.6 Zapínač/vypínač
(obr. 1)
• Pre zapnutie kompresora sa zapínač/vypínač (3)
• Na vypnutie sa zapínač/vypínač (3) zatlačí nadol.
10.7 Nastavenie tlaku
do prevádzky (obr. 1, 2)
• Pomocou regulátora tlaku (14) sa na manometri (12)
• Nastavený tlak sa dá odčítať na rýchlospojkách (10,
• Na manometri (13) sa odčíta tlak v kotle.
10.8 Nastavenie tlakového spínača
(obr. 1)
• Tlakový spínač (2) je nastavený z výroby.
10.9 Montáž hadice na stlačený vzduch
(obr. 1, 2)
• Pripojte nasúvaciu vsuvku hadice na stlačený
11. Elektrická prípojka
Nainštalovaný
a pripravený na prevádzku. Pripojenie zodpovedá
príslušným ustanoveniam VDE a DIN. Sieťová
prípojka na strane zákazníka, ako aj predlžovacie
vedenie musia zodpovedať týmto predpisom.
www.scheppach.com
ochrannou vidlicou. Tento je možné pripojiť na každú
zásuvku s ochranných kontaktom 220 – 240 V ~
50 Hz, ktorá je poistená 16 A poistkou.
sieťové napätie zhodovalo s prevádzkový napätím a
výkonom stroja na typovom štítku.
spôsobujú pokles napätia a môžu zabrániť rozbehu
motora.
ohrozený ťažkým chodom.
potiahne nahor.
nastavuje tlak.
11).
Zapínací tlak cca 6 bar
Vypínací tlak cca 8 bar
vzduch (nie je v rozsahu dodávky) na niektorú z
rýchlospojok (10, 11). Potom pripojte pneumatický
nástroj na rýchlospojku hadice na stlačený vzduch.
elektromotor je pripojený
