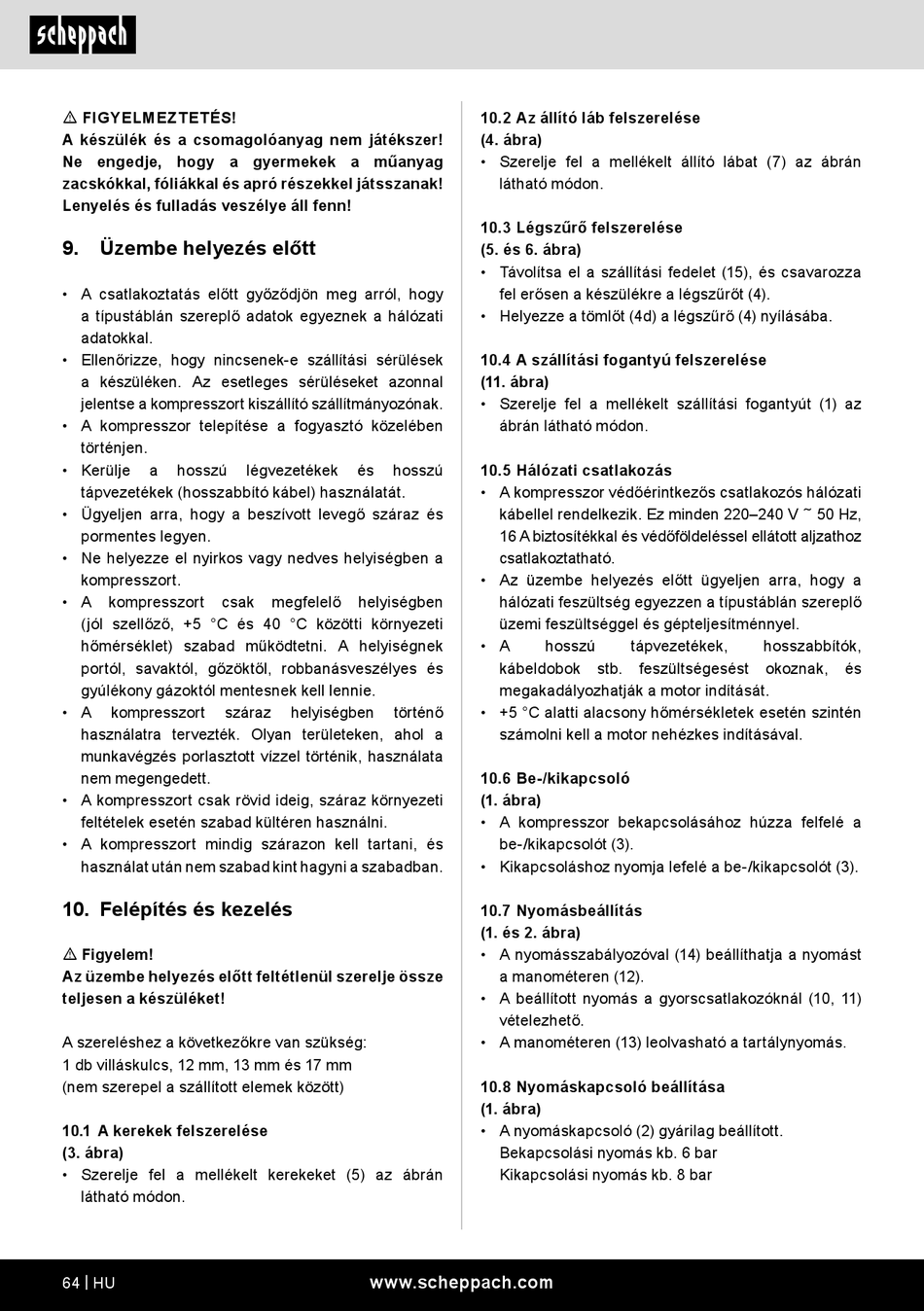

Üzembe Helyezés Előtt; Felépítés És Kezelés; Hálózati Csatlakozás - Scheppach HC25Si Originalbetriebsanleitung

m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag
zacskókkal, fóliákkal és apró részekkel játsszanak!
Lenyelés és fulladás veszélye áll fenn!
9. Üzembe helyezés előtt
• A csatlakoztatás előtt győződjön meg arról, hogy
a típustáblán szereplő adatok egyeznek a hálózati
adatokkal.
• Ellenőrizze, hogy nincsenek-e szállítási sérülések
a készüléken. Az esetleges sérüléseket azonnal
jelentse a kompresszort kiszállító szállítmányozónak.
• A kompresszor telepítése a fogyasztó közelében
történjen.
• Kerülje a hosszú
tápvezetékek (hosszabbító kábel) használatát.
• Ügyeljen arra, hogy a beszívott levegő száraz és
pormentes legyen.
• Ne helyezze el nyirkos vagy nedves helyiségben a
kompresszort.
• A kompresszort csak
(jól szellőző, +5 °C és 40 °C közötti környezeti
hőmérséklet) szabad működtetni. A helyiségnek
portól, savaktól, gőzöktől, robbanásveszélyes és
gyúlékony gázoktól mentesnek kell lennie.
• A kompresszort száraz
használatra tervezték. Olyan területeken, ahol a
munkavégzés porlasztott vízzel történik, használata
nem megengedett.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabadban.
10. Felépítés és kezelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
A szereléshez a következőkre van szükség:
1 db villáskulcs, 12 mm, 13 mm és 17 mm
(nem szerepel a szállított elemek között)
10.1 A kerekek felszerelése
(3. ábra)
• Szerelje fel a mellékelt kerekeket (5) az ábrán
látható módon.
64 | HU
légvezetékek és hosszú
megfelelő helyiségben
helyiségben történő
www.scheppach.com
10.2 Az állító láb felszerelése
(4. ábra)
• Szerelje fel a mellékelt állító lábat (7) az ábrán
látható módon.
10.3 Légszűrő felszerelése
(5. és 6. ábra)
• Távolítsa el a szállítási fedelet (15), és csavarozza
fel erősen a készülékre a légszűrőt (4).
• Helyezze a tömlőt (4d) a légszűrő (4) nyílásába.
10.4 A szállítási fogantyú felszerelése
(11. ábra)
• Szerelje fel a mellékelt szállítási fogantyút (1) az
ábrán látható módon.
10.5 Hálózati csatlakozás
• A kompresszor védőérintkezős csatlakozós hálózati
kábellel rendelkezik. Ez minden 220‒240 V ~ 50 Hz,
16 A biztosítékkal és védőföldeléssel ellátott aljzathoz
csatlakoztatható.
• Az üzembe helyezés előtt ügyeljen arra, hogy a
hálózati feszültség egyezzen a típustáblán szereplő
üzemi feszültséggel és gépteljesítménnyel.
• A hosszú tápvezetékek,
kábeldobok stb. feszültségesést
megakadályozhatják a motor indítását.
• +5 °C alatti alacsony hőmérsékletek esetén szintén
számolni kell a motor nehézkes indításával.
10.6 Be-/kikapcsoló
(1. ábra)
• A kompresszor bekapcsolásához húzza felfelé a
be-/kikapcsolót (3).
• Kikapcsoláshoz nyomja lefelé a be-/kikapcsolót (3).
10.7 Nyomásbeállítás
(1. és 2. ábra)
• A nyomásszabályozóval (14) beállíthatja a nyomást
a manométeren (12).
• A beállított nyomás a gyorscsatlakozóknál (10, 11)
vételezhető.
• A manométeren (13) leolvasható a tartálynyomás.
10.8 Nyomáskapcsoló beállítása
(1. ábra)
• A nyomáskapcsoló (2) gyárilag beállított.
Bekapcsolási nyomás kb. 6 bar
Kikapcsolási nyomás kb. 8 bar
hosszabbítók,
okoznak, és
