7

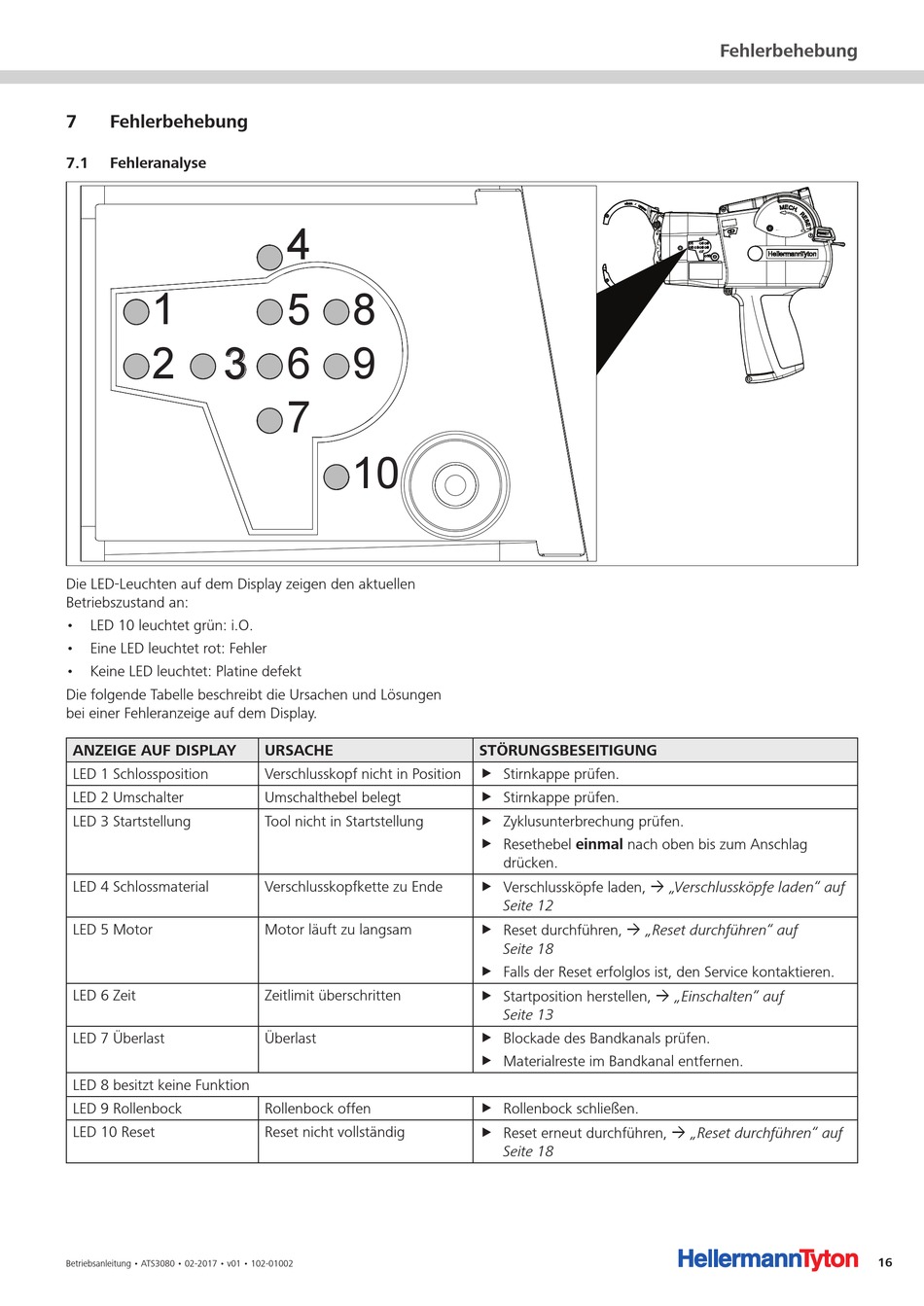

Fehlerbehebung

7 1

Fehleranalyse

1
2 3
Die LED-Leuchten auf dem Display zeigen den aktuellen
Betriebszustand an:
• LED 10 leuchtet grün: i.O.
• Eine LED leuchtet rot: Fehler
• Keine LED leuchtet: Platine defekt
Die folgende Tabelle beschreibt die Ursachen und Lösungen
bei einer Fehleranzeige auf dem Display.
ANZEIGE AUF DISPLAY
LED 1 Schlossposition
LED 2 Umschalter
LED 3 Startstellung
LED 4 Schlossmaterial
LED 5 Motor
LED 6 Zeit
LED 7 Überlast
LED 8 besitzt keine Funktion
LED 9 Rollenbock
LED 10 Reset
Betriebsanleitung • ATS3080 • 02-2017 • v01 • 102-01002
4
5 8
6 9
7
10
URSACHE
Verschlusskopf nicht in Position
Umschalthebel belegt
Tool nicht in Startstellung
Verschlusskopfkette zu Ende
Motor läuft zu langsam
Zeitlimit überschritten
Überlast
Rollenbock offen
Reset nicht vollständig
STÖRUNGSBESEITIGUNG
f Stirnkappe prüfen.
f Stirnkappe prüfen.
f Zyklusunterbrechung prüfen.
f Resethebel einmal nach oben bis zum Anschlag
drücken.
f Verschlussköpfe laden, à „Verschlussköpfe laden" auf
Seite 12
f Reset durchführen, à „Reset durchführen" auf
Seite 18
f Falls der Reset erfolglos ist, den Service kontaktieren.
f Startposition herstellen, à „Einschalten" auf
Seite 13
f Blockade des Bandkanals prüfen.
f Materialreste im Bandkanal entfernen.
f Rollenbock schließen.
f Reset erneut durchführen, à „Reset durchführen" auf
Seite 18
