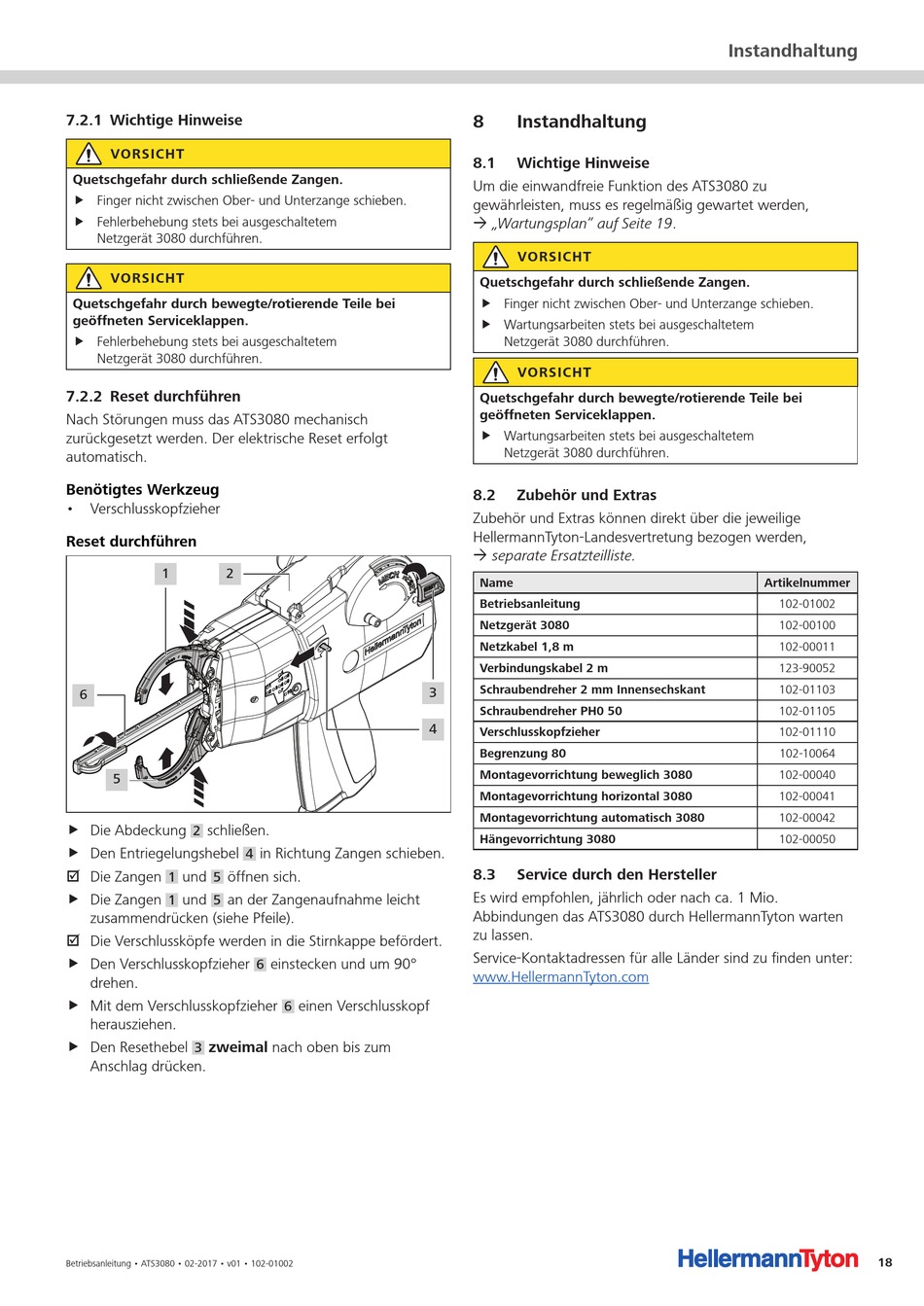

Benötigtes Werkzeug; Reset Durchführen; Wichtige Hinweise; Zubehör Und Extras - HellermannTyton Autotool System 3080 Betriebsanleitung

7 2 1 Wichtige Hinweise

VORSICHT
Quetschgefahr durch schließende Zangen
f Finger nicht zwischen Ober- und Unterzange schieben.
f Fehlerbehebung stets bei ausgeschaltetem
Netzgerät 3080 durchführen.
VORSICHT
Quetschgefahr durch bewegte/rotierende Teile bei
geöffneten Serviceklappen
f Fehlerbehebung stets bei ausgeschaltetem
Netzgerät 3080 durchführen.
7 2 2 Reset durchführen
Nach Störungen muss das ATS3080 mechanisch
zurückgesetzt werden. Der elektrische Reset erfolgt
automatisch.
Benötigtes Werkzeug
• Verschlusskopfzieher
Reset durchführen
1 2
6
5
f Die Abdeckung
schließen.
2
f Den Entriegelungshebel
; Die Zangen und öffnen sich.
1 5
f Die Zangen
und an der Zangenaufnahme leicht
1 5
zusammendrücken (siehe Pfeile).
; Die Verschlussköpfe werden in die Stirnkappe befördert.
f Den Verschlusskopfzieher
drehen.
f Mit dem Verschlusskopfzieher
herausziehen.
f Den Resethebel
zweimal nach oben bis zum
3
Anschlag drücken.
Betriebsanleitung • ATS3080 • 02-2017 • v01 • 102-01002
in Richtung Zangen schieben.
4
einstecken und um 90°
6
einen Verschlusskopf
6
8

Instandhaltung

8 1 Wichtige Hinweise
Um die einwandfreie Funktion des ATS3080 zu
gewährleisten, muss es regelmäßig gewartet werden,
à „Wartungsplan" auf Seite 19.
VORSICHT
Quetschgefahr durch schließende Zangen
f Finger nicht zwischen Ober- und Unterzange schieben.
f Wartungsarbeiten stets bei ausgeschaltetem
Netzgerät 3080 durchführen.
VORSICHT
Quetschgefahr durch bewegte/rotierende Teile bei
geöffneten Serviceklappen
f Wartungsarbeiten stets bei ausgeschaltetem
Netzgerät 3080 durchführen.
8 2 Zubehör und Extras
Zubehör und Extras können direkt über die jeweilige
HellermannTyton-Landesvertretung bezogen werden,
à separate Ersatzteilliste.
Name
Betriebsanleitung
Netzgerät 3080
Netzkabel 1,8 m
Verbindungskabel 2 m
Schraubendreher 2 mm Innensechskant
3
Schraubendreher PH0 50
4
Verschlusskopfzieher
Begrenzung 80
Montagevorrichtung beweglich 3080
Montagevorrichtung horizontal 3080
Montagevorrichtung automatisch 3080
Hängevorrichtung 3080
8 3

Service durch den Hersteller

Es wird empfohlen, jährlich oder nach ca. 1 Mio.
Abbindungen das ATS3080 durch HellermannTyton warten
zu lassen.
Service-Kontaktadressen für alle Länder sind zu finden unter:
www.HellermannTyton.com
Instandhaltung
Artikelnummer
102-01002
102-00100
102-00011
123-90052
102-01103
102-01105
102-01110
102-10064
102-00040
102-00041
102-00042
102-00050
18
