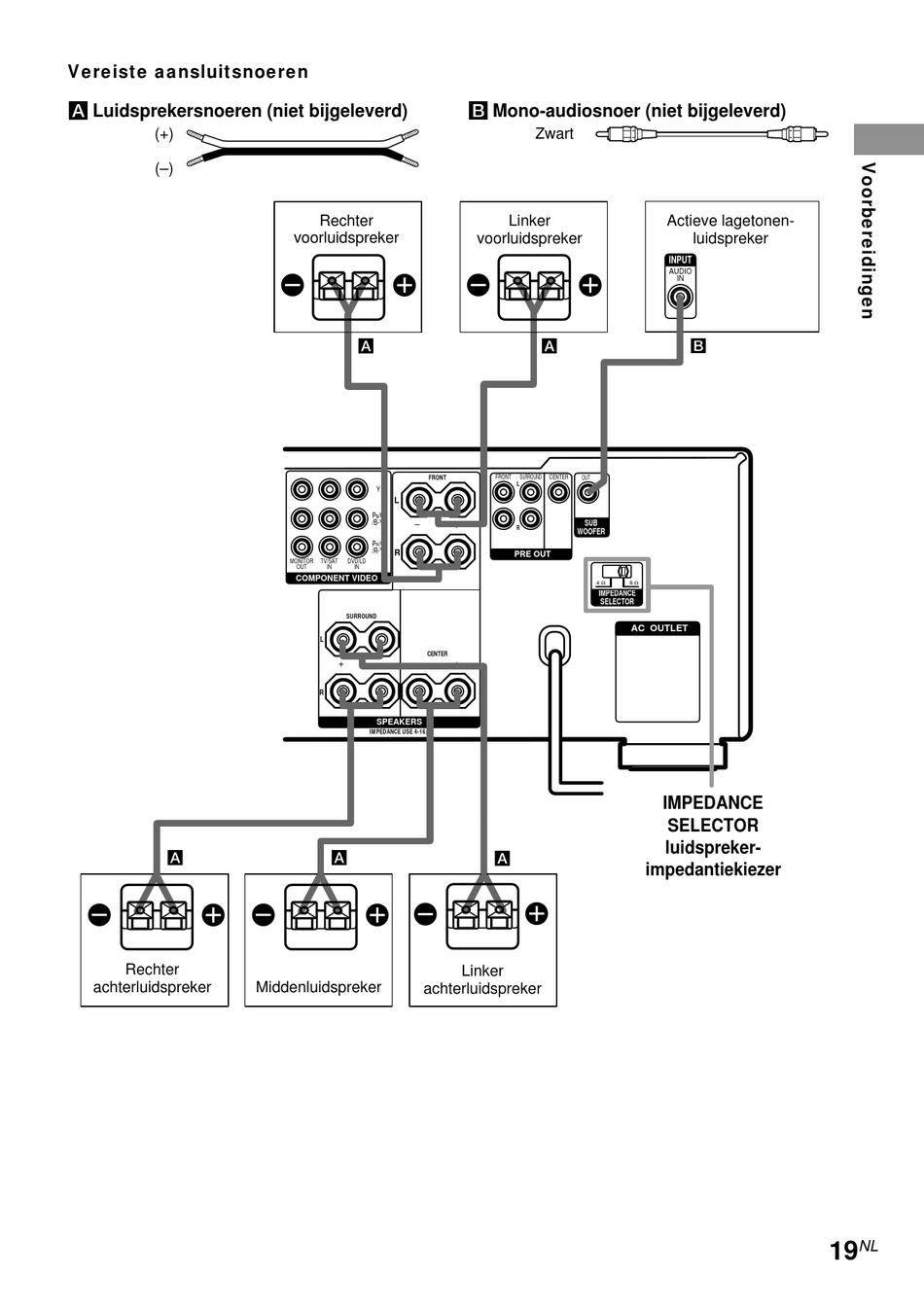

Vereiste aansluitsnoeren
A Luidsprekersnoeren (niet bijgeleverd)
(+)
(–)
A
E e
Rechter
achterluidspreker
Rechter
voorluidspreker
E e
A
Y
L
P /C
B B
/B-Y
–
P /C
R R
/R-Y
R
MONITOR TV/SAT DVD/LD
OUT IN IN
COMPONENT VIDEO
SURROUND
L
+ –
–
R
SPEAKERS
IMPEDANCE USE 4-16Ω
A
E e E
Middenluidspreker
achterluidspreker
B Mono-audiosnoer (niet bijgeleverd)
Zwart
Linker
voorluidspreker
E e
A
FRONT FRONT SURROUND CENTER OUT
L
SUB
+
R
WOOFER
PRE OUT
4 Ω
IMPEDANCE
SELECTOR
CENTER
+
A
e
Linker
Actieve lagetonen-
luidspreker
INPUT
AUDIO
IN
B
8 Ω
AC OUTLET
IMPEDANCE
IMPEDANCE
SELECTOR
SELECTOR
luidspreker-
impedantiekiezer
