1b: Aansluiten van apparatuur met meerkanaals-uitgangsaansluitingen (vervolg)
2 Maak de video-aansluitingen.
(Uitgezonderd de modellen met landcode CEL of CEK)

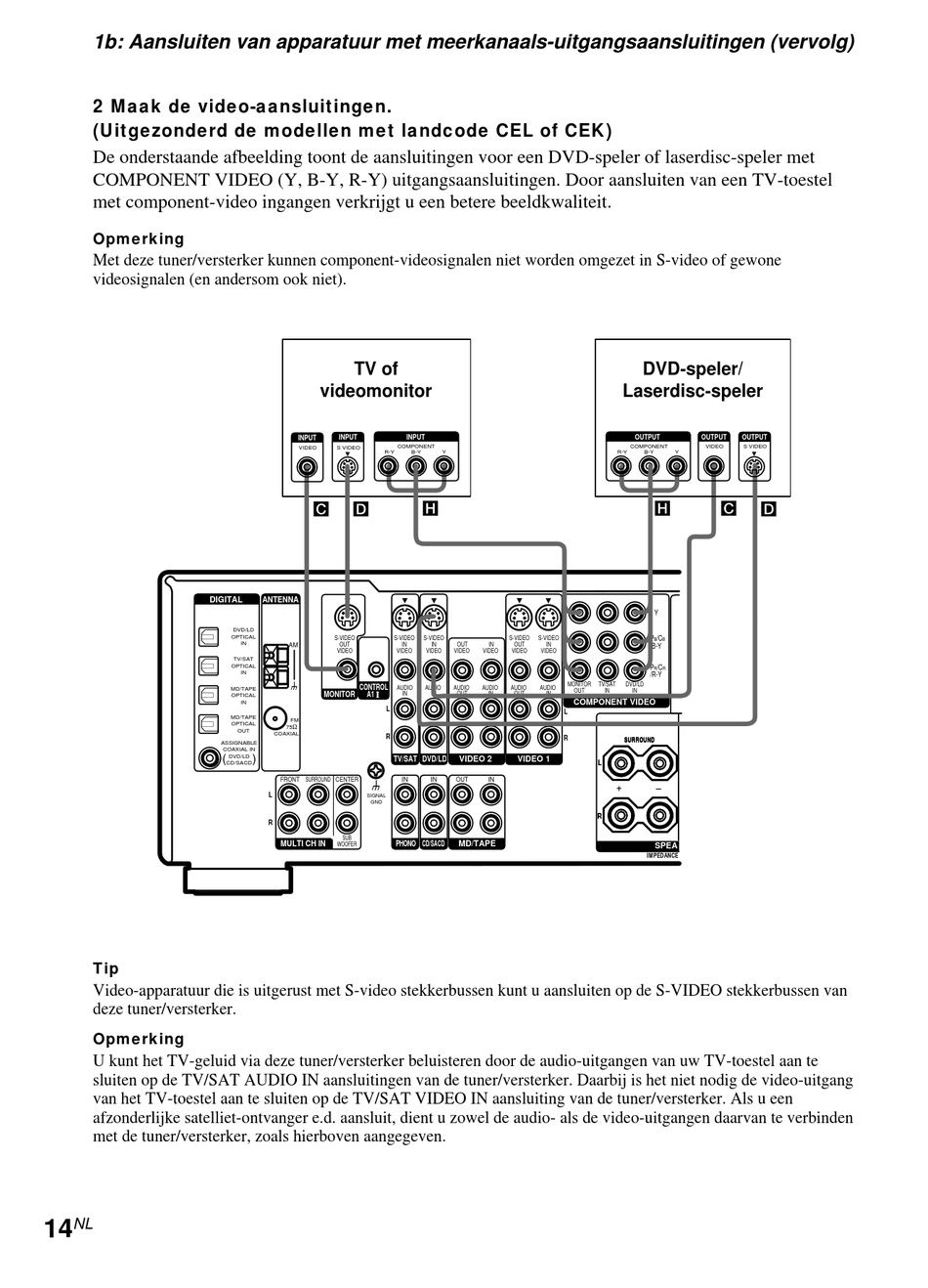

De onderstaande afbeelding toont de aansluitingen voor een DVD-speler of laserdisc-speler met
COMPONENT VIDEO (Y, B-Y, R-Y) uitgangsaansluitingen. Door aansluiten van een TV-toestel
met component-video ingangen verkrijgt u een betere beeldkwaliteit.
Opmerking
Met deze tuner/versterker kunnen component-videosignalen niet worden omgezet in S-video of gewone
videosignalen (en andersom ook niet).
Tip
Video-apparatuur die is uitgerust met S-video stekkerbussen kunt u aansluiten op de S-VIDEO stekkerbussen van
deze tuner/versterker.
Opmerking
U kunt het TV-geluid via deze tuner/versterker beluisteren door de audio-uitgangen van uw TV-toestel aan te
sluiten op de TV/SAT AUDIO IN aansluitingen van de tuner/versterker. Daarbij is het niet nodig de video-uitgang
van het TV-toestel aan te sluiten op de TV/SAT VIDEO IN aansluiting van de tuner/versterker. Als u een
afzonderlijke satelliet-ontvanger e.d. aansluit, dient u zowel de audio- als de video-uitgangen daarvan te verbinden
met de tuner/versterker, zoals hierboven aangegeven.
