1c: Anslutning av komponenter med endast analoga ljudutgångar (forts.)

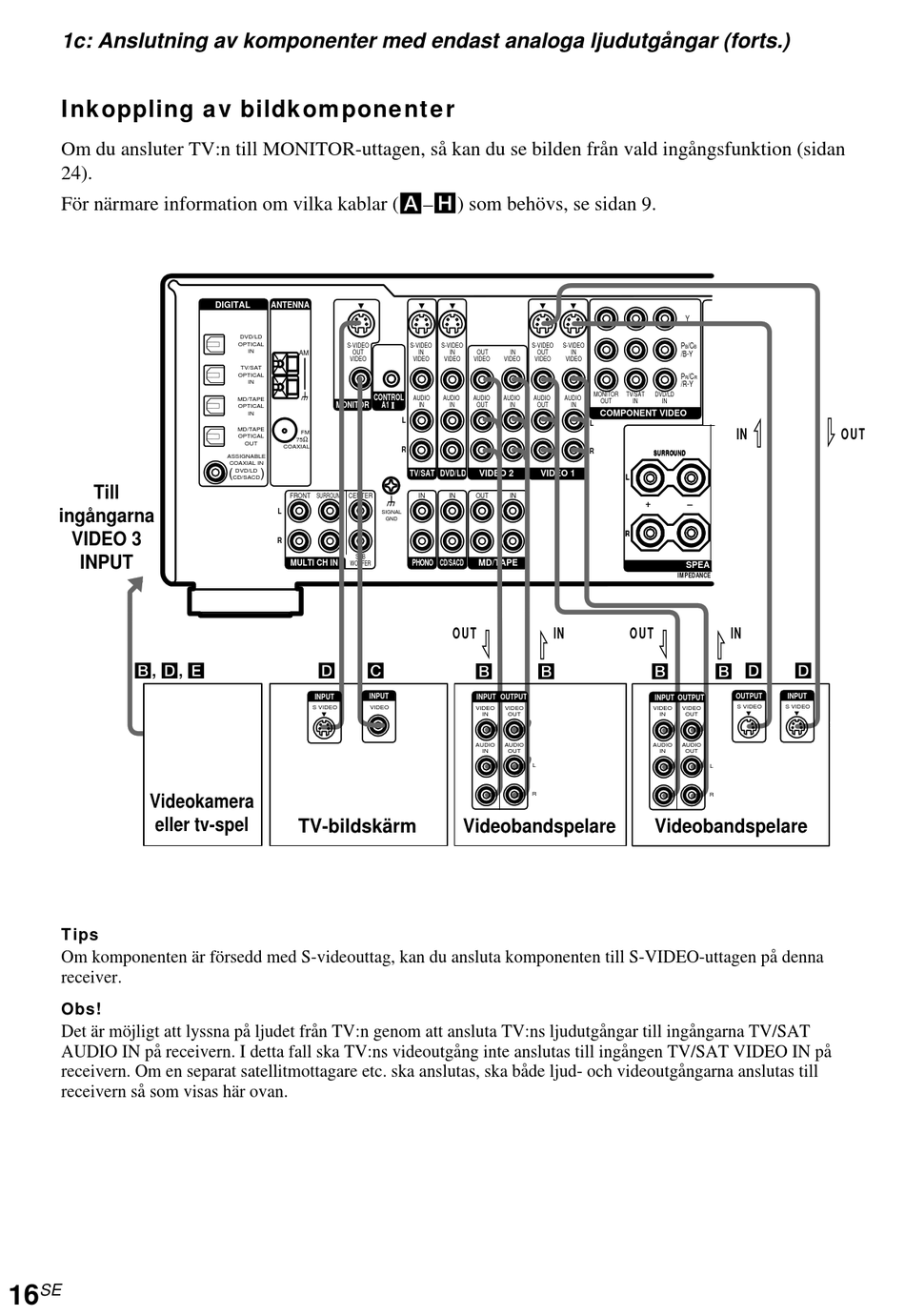

Inkoppling av bildkomponenter
Om du ansluter TV:n till MONITOR-uttagen, så kan du se bilden från vald ingångsfunktion (sidan
24).
För närmare information om vilka kablar (A–H) som behövs, se sidan 9.
Till
ingångarna
VIDEO 3
INPUT
B, D, E
Videokamera
eller tv-spel
Tips
Om komponenten är försedd med S-videouttag, kan du ansluta komponenten till S-VIDEO-uttagen på denna
receiver.
Obs!
Det är möjligt att lyssna på ljudet från TV:n genom att ansluta TV:ns ljudutgångar till ingångarna TV/SAT
AUDIO IN på receivern. I detta fall ska TV:ns videoutgång inte anslutas till ingången TV/SAT VIDEO IN på
receivern. Om en separat satellitmottagare etc. ska anslutas, ska både ljud- och videoutgångarna anslutas till
receivern så som visas här ovan.
