Sony STR-DB780 Bedienungsanleitung Seite 32

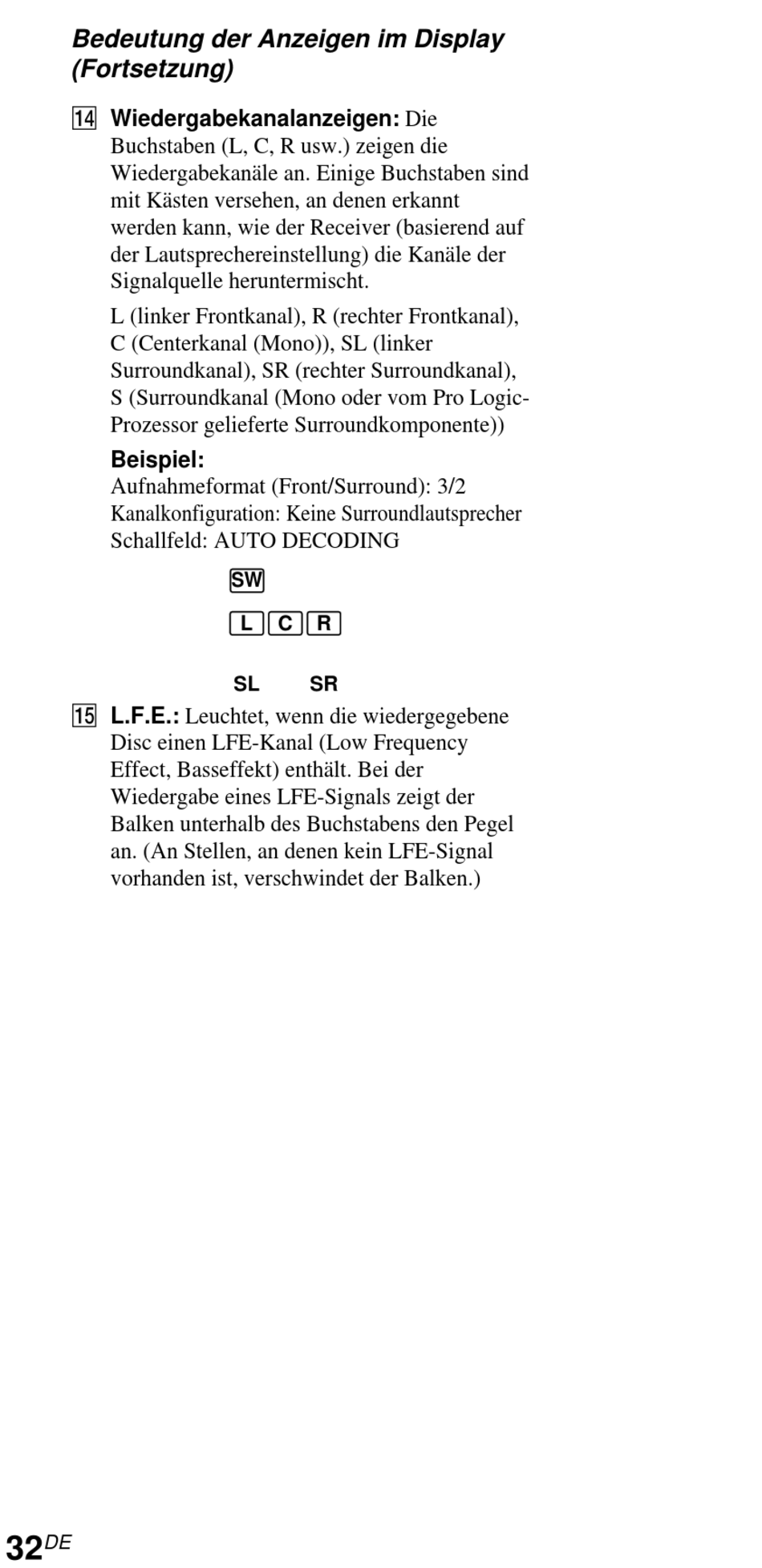

Bedeutung der Anzeigen im Display
(Fortsetzung)
qf Wiedergabekanalanzeigen: Die
Buchstaben (L, C, R usw.) zeigen die
Wiedergabekanäle an. Einige Buchstaben sind
mit Kästen versehen, an denen erkannt
werden kann, wie der Receiver (basierend auf
der Lautsprechereinstellung) die Kanäle der
Signalquelle heruntermischt.
L (linker Frontkanal), R (rechter Frontkanal),
C (Centerkanal (Mono)), SL (linker
Surroundkanal), SR (rechter Surroundkanal),
S (Surroundkanal (Mono oder vom Pro Logic-
Prozessor gelieferte Surroundkomponente))
Beispiel:
Aufnahmeformat (Front/Surround): 3/2
Kanalkonfiguration: Keine Surroundlautsprecher
Schallfeld: AUTO DECODING
qg L.F.E.: Leuchtet, wenn die wiedergegebene
Disc einen LFE-Kanal (Low Frequency
Effect, Basseffekt) enthält. Bei der
Wiedergabe eines LFE-Signals zeigt der
Balken unterhalb des Buchstabens den Pegel
an. (An Stellen, an denen kein LFE-Signal
vorhanden ist, verschwindet der Balken.)
DE
32
SW
L C R
SL SR
