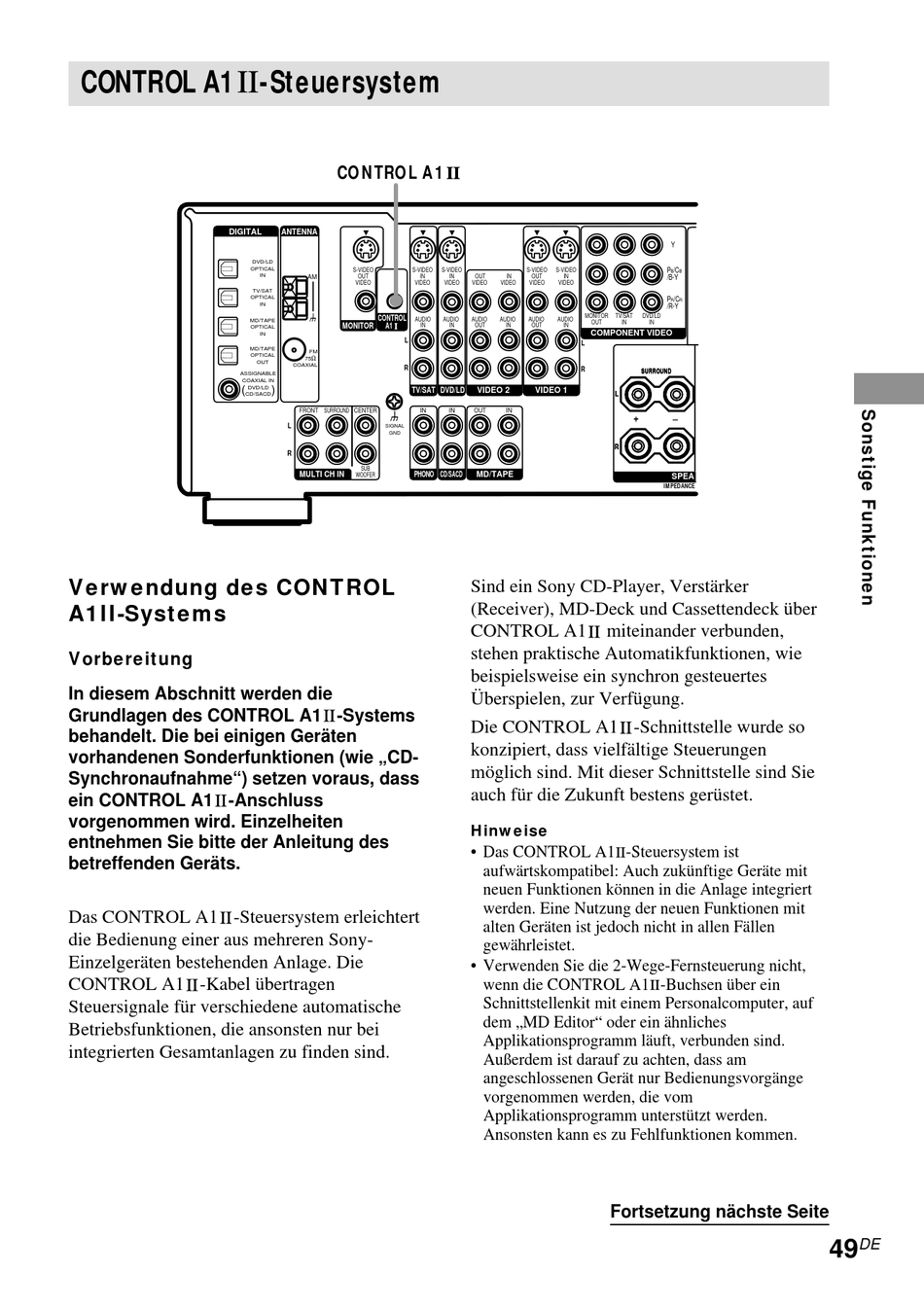

CONTROL A1 -Steuersystem

DIGITAL
ASSIGNABLE
COAXIAL IN
(
Verwendung des CONTROL
A1II-Systems
Vorbereitung
In diesem Abschnitt werden die
Grundlagen des CONTROL A1 -Systems
behandelt. Die bei einigen Geräten
vorhandenen Sonderfunktionen (wie „CD-
Synchronaufnahme") setzen voraus, dass
ein CONTROL A1 -Anschluss
vorgenommen wird. Einzelheiten
entnehmen Sie bitte der Anleitung des
betreffenden Geräts.
Das CONTROL A1 -Steuersystem erleichtert
die Bedienung einer aus mehreren Sony-
Einzelgeräten bestehenden Anlage. Die
CONTROL A1 -Kabel übertragen
Steuersignale für verschiedene automatische
Betriebsfunktionen, die ansonsten nur bei
integrierten Gesamtanlagen zu finden sind.
CONTROL A1
ANTENNA
DVD/LD
OPTICAL
S-VIDEO S-VIDEO
IN
AM OUT
VIDEO VIDEO
TV/SAT
OPTICAL
IN
U CONTROL
AUDIO
MD/TAPE
MONITOR A1
OPTICAL
IN
L
MD/TAPE
FM
OPTICAL
Ω
75
OUT
COAXIAL
R
DVD/LD )
TV/SAT
CD/SACD
FRONT SURROUND CENTER IN
U
L
SIGNAL
GND
R
SUB
MULTI CH IN PHONO CD/SACD
WOOFER
S-VIDEO S-VIDEO S-VIDEO
IN IN OUT IN OUT IN
VIDEO VIDEO VIDEO VIDEO VIDEO
MONITOR
AUDIO AUDIO AUDIO AUDIO AUDIO
OUT
IN IN OUT IN OUT IN
COMPONENT VIDEO
L
R
DVD/LD VIDEO 2 VIDEO 1
IN OUT IN
MD/TAPE
Sind ein Sony CD-Player, Verstärker
(Receiver), MD-Deck und Cassettendeck über
CONTROL A1
stehen praktische Automatikfunktionen, wie
beispielsweise ein synchron gesteuertes
Überspielen, zur Verfügung.
Die CONTROL A1 -Schnittstelle wurde so
konzipiert, dass vielfältige Steuerungen
möglich sind. Mit dieser Schnittstelle sind Sie
auch für die Zukunft bestens gerüstet.
Hinweise
• Das CONTROL A1 -Steuersystem ist
aufwärtskompatibel: Auch zukünftige Geräte mit
neuen Funktionen können in die Anlage integriert
werden. Eine Nutzung der neuen Funktionen mit
alten Geräten ist jedoch nicht in allen Fällen
gewährleistet.
• Verwenden Sie die 2-Wege-Fernsteuerung nicht,
wenn die CONTROL A1 -Buchsen über ein
Schnittstellenkit mit einem Personalcomputer, auf
dem „MD Editor" oder ein ähnliches
Applikationsprogramm läuft, verbunden sind.
Außerdem ist darauf zu achten, dass am
angeschlossenen Gerät nur Bedienungsvorgänge
vorgenommen werden, die vom
Applikationsprogramm unterstützt werden.
Ansonsten kann es zu Fehlfunktionen kommen.
Y
P /C
B B
/B-Y
P /C
R R
/R-Y
TV/SAT DVD/LD
IN IN
SURROUND SURROUND
L L
+ +
– –
R
R
SPEA
IMPEDANCE
miteinander verbunden,
Fortsetzung nächste Seite
DE
49
