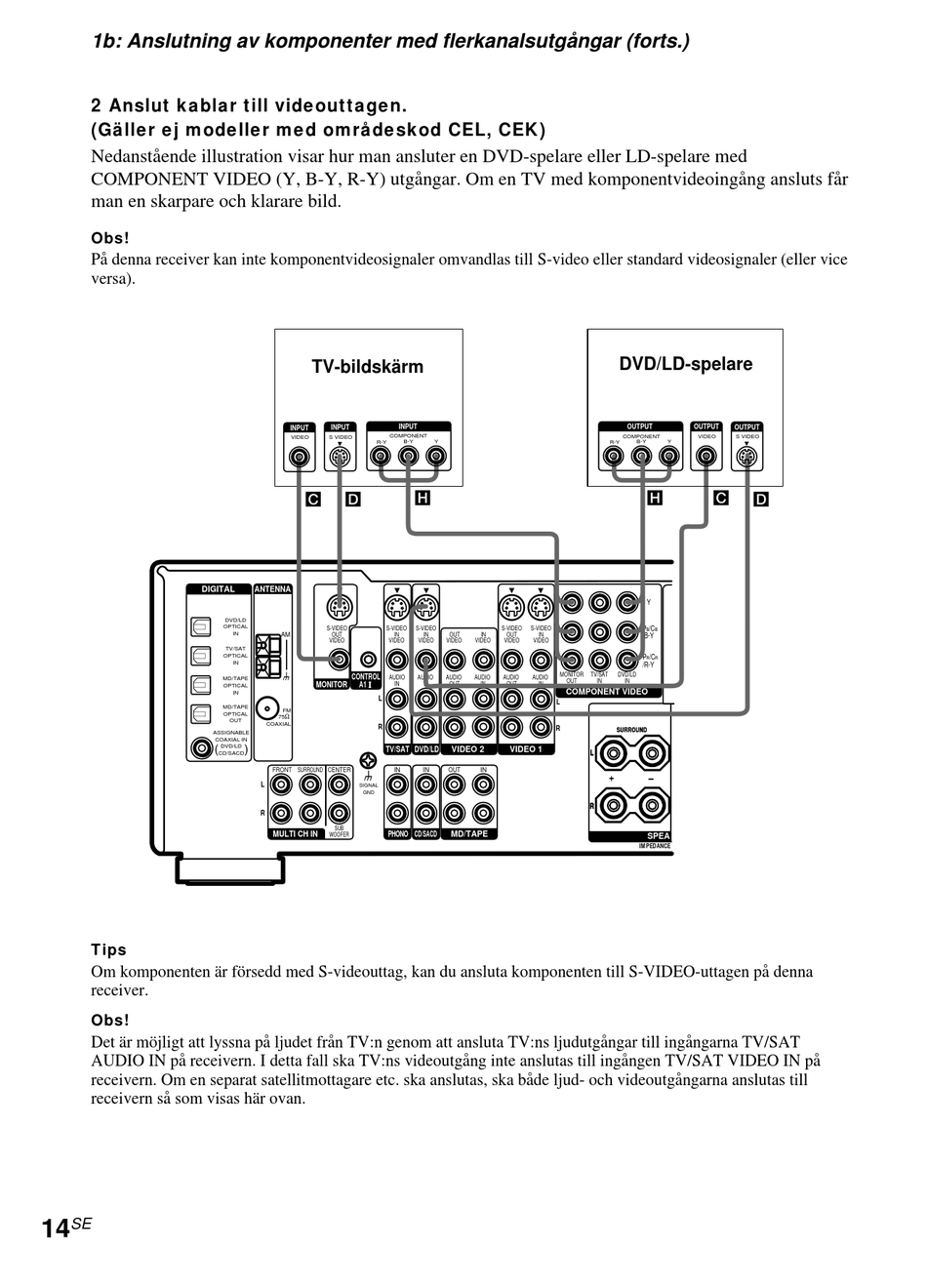

1b: Anslutning av komponenter med flerkanalsutgångar (forts.)
2 Anslut kablar till videouttagen.
(Gäller ej modeller med områdeskod CEL, CEK)
Nedanstående illustration visar hur man ansluter en DVD-spelare eller LD-spelare med
COMPONENT VIDEO (Y, B-Y, R-Y) utgångar. Om en TV med komponentvideoingång ansluts får
man en skarpare och klarare bild.
Obs!
På denna receiver kan inte komponentvideosignaler omvandlas till S-video eller standard videosignaler (eller vice
versa).
DIGITAL
Tips
Om komponenten är försedd med S-videouttag, kan du ansluta komponenten till S-VIDEO-uttagen på denna
receiver.
Obs!
Det är möjligt att lyssna på ljudet från TV:n genom att ansluta TV:ns ljudutgångar till ingångarna TV/SAT
AUDIO IN på receivern. I detta fall ska TV:ns videoutgång inte anslutas till ingången TV/SAT VIDEO IN på
receivern. Om en separat satellitmottagare etc. ska anslutas, ska både ljud- och videoutgångarna anslutas till
receivern så som visas här ovan.
SE
14
TV-bildskärm
INPUT
INPUT
VIDEO S VIDEO
C D
ANTENNA
DVD/LD
OPTICAL
S-VIDEO
IN
OUT
AM
VIDEO
TV/SAT
OPTICAL
IN
U CONTROL
MD/TAPE
MONITOR A1
OPTICAL
IN
MD/TAPE
FM
OPTICAL
Ω
75
OUT
COAXIAL
ASSIGNABLE
COAXIAL IN
( )
DVD/LD
CD/SACD
FRONT SURROUND CENTER
U
L
SIGNAL
GND
R
SUB
MULTI CH IN
WOOFER
INPUT
COMPONENT
B-Y Y
R-Y
H
S-VIDEO S-VIDEO S-VIDEO S-VIDEO
IN IN OUT IN OUT
VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO
IN IN OUT IN OUT
L
R
TV/SAT DVD/LD VIDEO 2 VIDEO 1
IN IN OUT IN
PHONO CD/SACD MD/TAPE
DVD/LD-spelare
OUTPUT OUTPUT
COMPONENT VIDEO
B-Y Y
R-Y
H
Y
P /C
B B
IN
/B-Y
P /C
R R
/R-Y
MONITOR TV/SAT DVD/LD
OUT IN IN
IN
COMPONENT VIDEO
L
R
SURROUND
SURROUND
L L
+
+ – –
R R
SPEA
IMPEDANCE
OUTPUT
S VIDEO
C
D
