Aufbau und Funktion
E-Hand-Schweißen oder Fugenhobeln
5.3.2.1

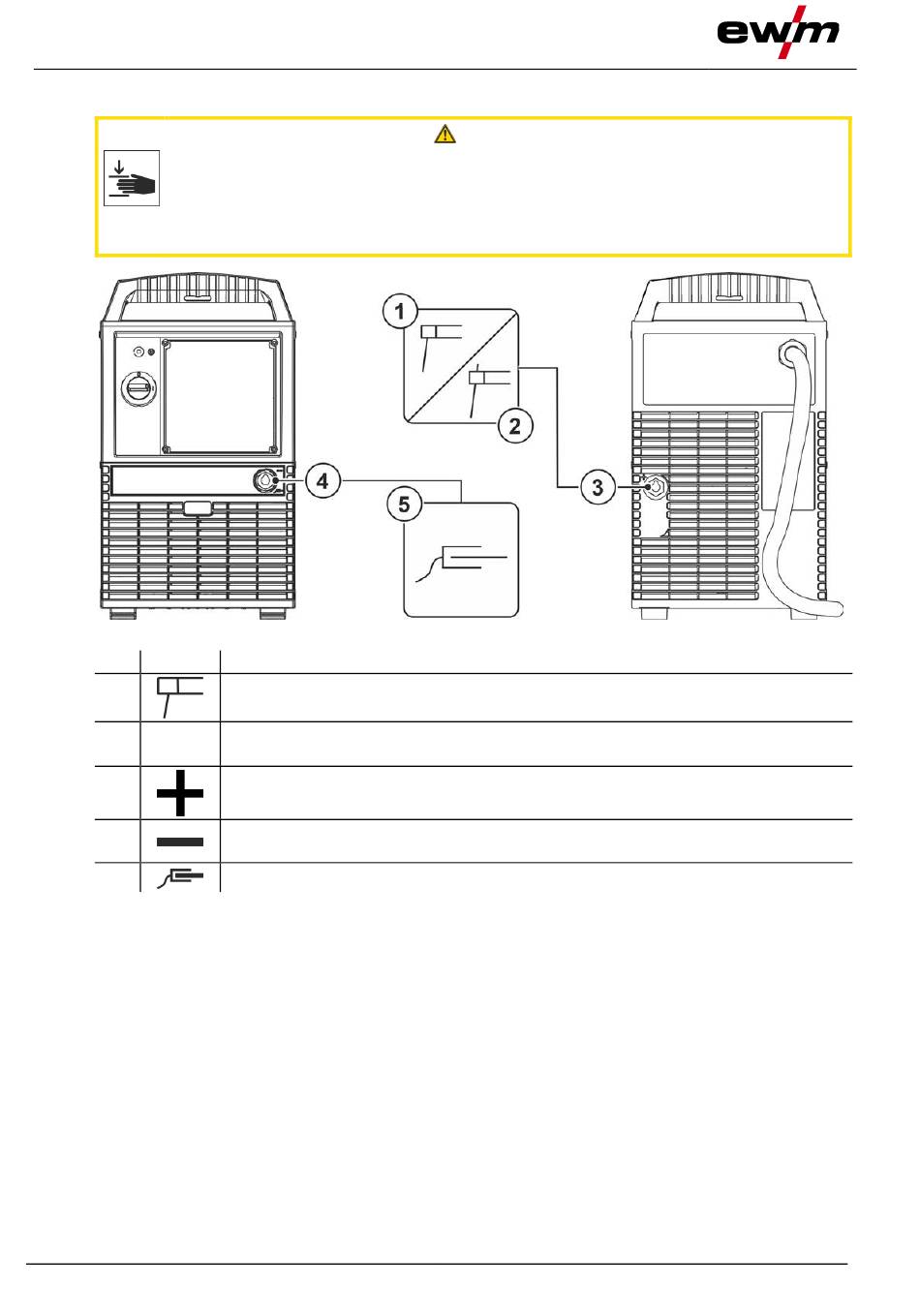

Anschluss Elektrodenhalter / Fugenhobel und Werkstückleitung
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
•
Geeignete, trockene Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.
Pos. Symbol
1
2
3
4
5
•
Kabelstecker des Elektrodenhalters bzw. Fugenhobels in die Anschlussbuchse, Schweißstrom einste-
cken und durch Rechtsdrehung verriegeln.
•
Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
28
Beschreibung
0
Elektrodenhalter
Fugenhobel
Zusätzliche Systemdokumente beachten!
Anschlussbuchse, Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
Werkstück
VORSICHT
Abbildung 5-11
099-005667-EW500
26.10.2022
