Aufbau und Funktion
WIG-Schweißen
5.4
WIG-Schweißen
5.4.1
Anschluss
Pos. Symbol
1
2
3
4
5
•
Kabelstecker der Schweißstromleitung (Zwischenschlauchpaket) in die Anschlussbuchse, Schweiß-
strom „-" stecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
5.4.2
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.5
Fernsteller
Die Fernsteller werden, je nach Ausführung an der 19-poligen Fernstelleranschlussbuchse
(analog) oder der 7-poligen Fernstelleranschlussbuchse (digital) betrieben.
Dokumentationen aller System- bzw. Zubehörkomponenten lesen und beachten!
5.6
Schnittstellen zur Automatisierung
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von befähigten
Personen (autorisiertes Servicepersonal) repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (autorisiertes Servicepersonal) beauftragen!
Ungeeignete Steuerleitungen oder die fehlerhafte Belegung von Ein- und Ausgangssignalen
können Geräteschäden verursachen. Ausschließlich abgeschirmte Steuerleitungen verwenden!
30
Beschreibung
0
Drahtvorschubgerät
Zusätzliche Systemdokumente beachten!
Schweißbrenner
Zusätzliche Systemdokumente beachten!
Anschlussbuchse, Schweißstrom „-"
Werkstück
Anschlussbuchse, Schweißstrom „+"

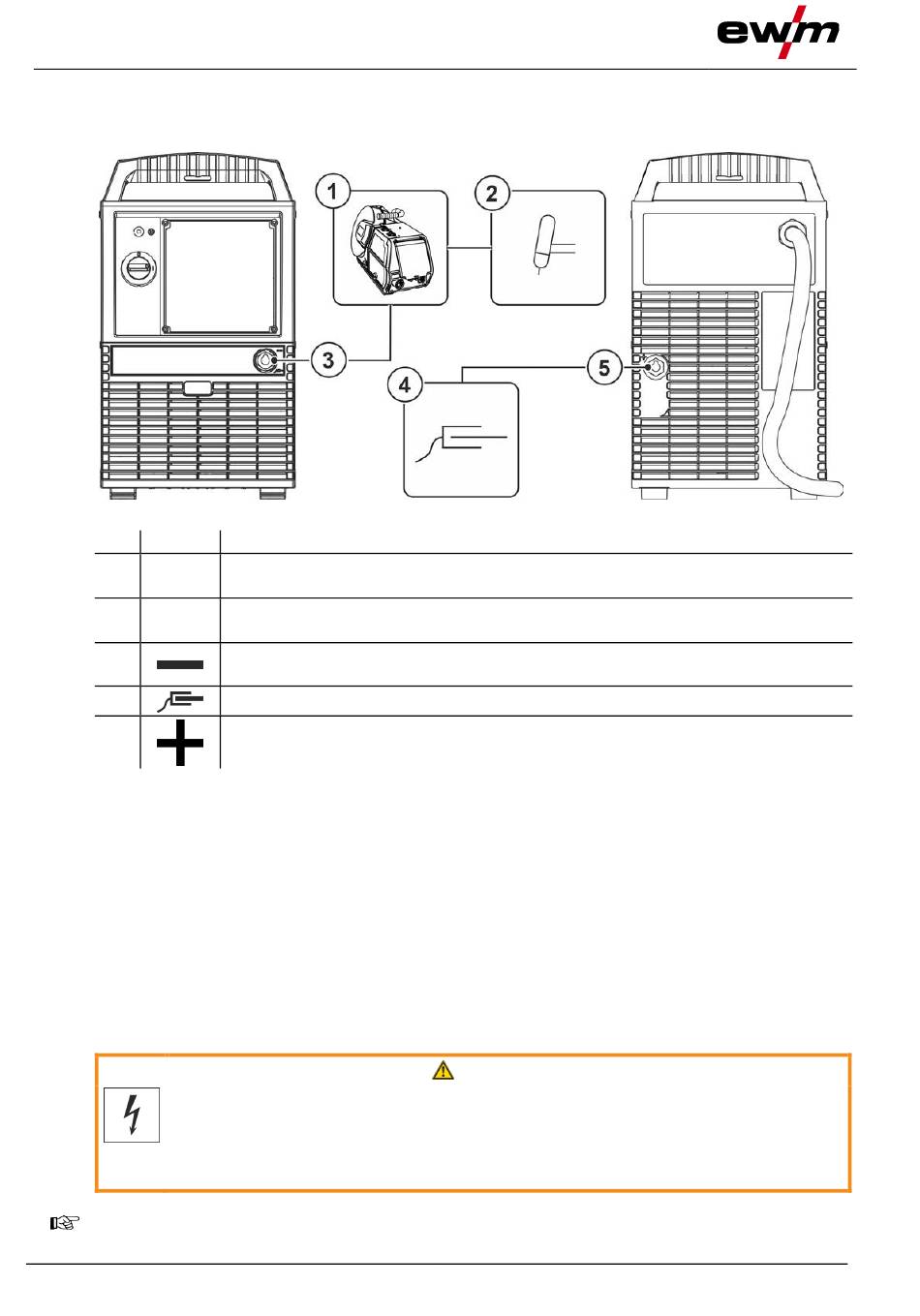

Abbildung 5-13
WARNUNG
099-005667-EW500
26.10.2022
