5.1.5
Zwischenschlauchpaket an Stromquelle anschließen
Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am Schweiß-
oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins Schlauch-
paket zurückschieben!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdre-
hen verriegeln.
Die Zugentlastung zur Befestigung des Zwischenschlauchpaketes erfolgt am verwendeten Trans-
portwagen (siehe entsprechende Dokumentation).
•
Stecker der Schweißstromleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln:
−
MIG/MAG-Fülldraht: Anschlussbuchse Schweißstrom „-"
MIG/MAG-Standard: Anschlussbuchse Schweißstrom „+"
−
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 14-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
099-005667-EW500
26.10.2022
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse 14-polig
Steuerleitung Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:

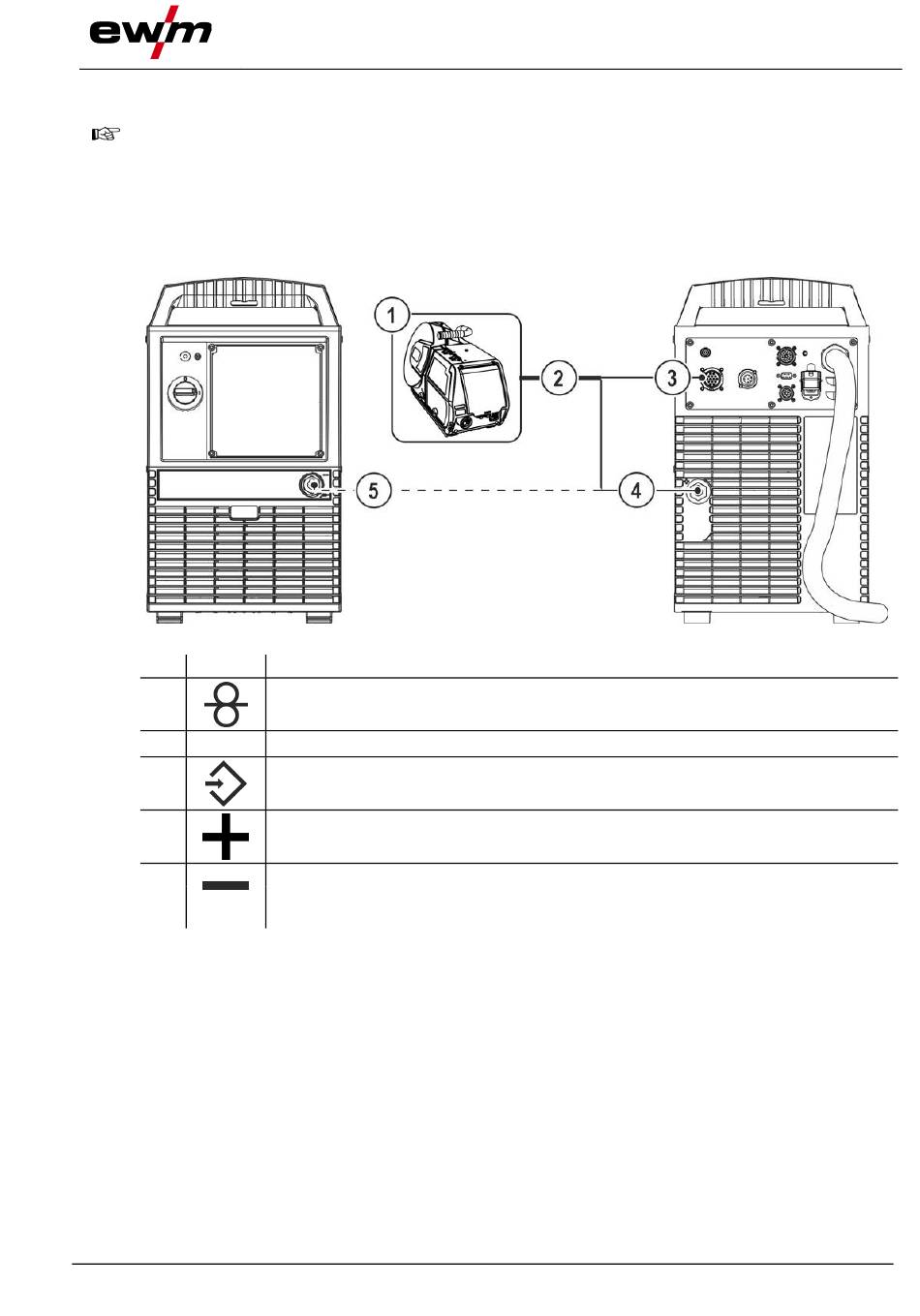

Abbildung 5-2
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
Aufbau und Funktion
Transport und Aufstellen
21
