Aufbau und Funktion
Transport und Aufstellen
Transport und Lagerung
Lagerung im geschlossenen Raum, Temperaturbereich der Umgebungsluft:
•
-30 °C bis +70 °C (-22 °F bis 158 °F)
Relative Luftfeuchte
•
bis 90 % bei 20 °C (68 °F)
Umgebungstemperatur kühlmittelabhängig! Kühlmitteltemperaturbereich der Schweißbrennerkühlung
[1]
beachten!
5.1.2
Gerätekühlung
Mangelnde Belüftung führt zu Leistungsreduzierung und Geräteschäden.
•
Umgebungsbedingungen einhalten!
•
Ein- und Austrittsöffnung für Kühlluft freihalten!
•
Mindestabstand 0,5 m zu Hindernissen einhalten!
5.1.3
Werkstückleitung, Allgemein
Verbrennungsgefahr durch unsachgemäßen Schweißstromanschluss!
Durch nicht verriegelte Schweißstromstecker (Geräteanschlüsse) oder Verschmutzun-
gen am Werkstückanschluss (Farbe, Korrosion) können sich diese Verbindungsstellen
und Leitungen erhitzen und bei Berührung zu Verbrennungen führen!
•
Schweißstromverbindungen täglich prüfen und ggf. durch Rechtsdrehen verriegeln.
•
Werkstückanschlussstelle gründlich reinigen und sicher befestigen! Konstruktionsteile des
Werkstücks nicht als Schweißstromrückleitung benutzen!
5.1.4
Schweißbrennerkühlung
5.1.4.1

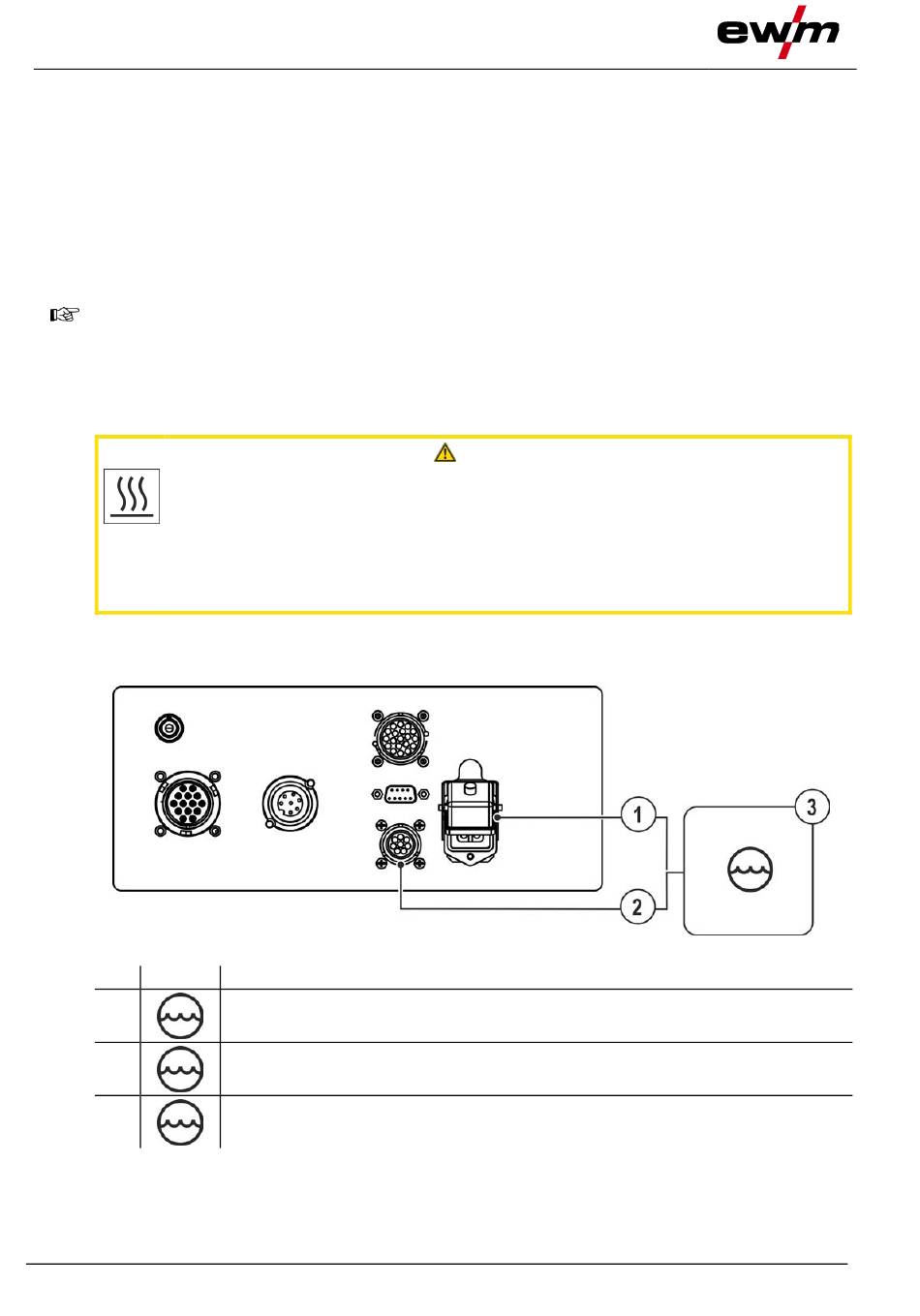

Anschluss Kühlmodul
Pos. Symbol
1
2
3
•
4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes ein-
stecken und verriegeln.
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
20
[1]
Beschreibung
0
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Kühlmodul
VORSICHT
Abbildung 5-1
099-005667-EW500
26.10.2022
