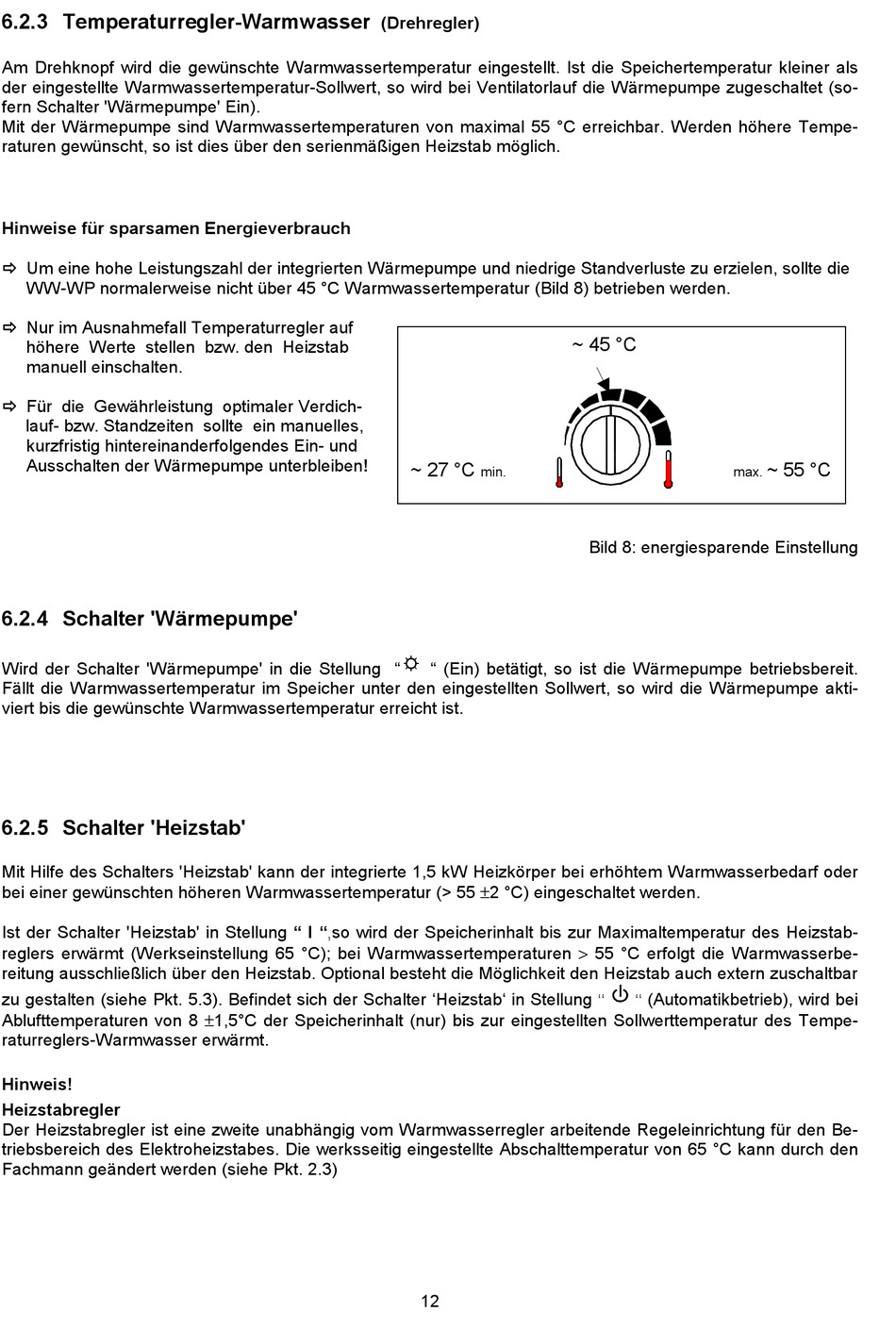

6.2.3 Temperaturregler-Warmwasser
Am Drehknopf wird die gewünschte Warmwassertemperatur eingestellt. Ist die Speichertemperatur kleiner als
der eingestellte Warmwassertemperatur-Sollwert, so wird bei Ventilatorlauf die Wärmepumpe zugeschaltet (so-
fern Schalter 'Wärmepumpe' Ein).
Mit der Wärmepumpe sind Warmwassertemperaturen von maximal 55 °C erreichbar. Werden höhere Tempe-
raturen gewünscht, so ist dies über den serienmäßigen Heizstab möglich.
Hinweise für sparsamen Energieverbrauch
ð ð ð ð Um eine hohe Leistungszahl der integrierten Wärmepumpe und niedrige Standverluste zu erzielen, sollte die
WW-WP normalerweise nicht über 45 °C Warmwassertemperatur (Bild 8) betrieben werden.
ð ð ð ð Nur im Ausnahmefall Temperaturregler auf
höhere Werte stellen bzw. den Heizstab
manuell einschalten.
ð ð ð ð Für die Gewährleistung optimaler Verdich-
lauf- bzw. Standzeiten sollte ein manuelles,
kurzfristig hintereinanderfolgendes Ein- und
Ausschalten der Wärmepumpe unterbleiben!
6.2.4 Schalter 'Wärmepumpe'
Wird der Schalter 'Wärmepumpe' in die Stellung "
Fällt die Warmwassertemperatur im Speicher unter den eingestellten Sollwert, so wird die Wärmepumpe akti-
viert bis die gewünschte Warmwassertemperatur erreicht ist.

6.2.5 Schalter 'Heizstab'

Mit Hilfe des Schalters 'Heizstab' kann der integrierte 1,5 kW Heizkörper bei erhöhtem Warmwasserbedarf oder
bei einer gewünschten höheren Warmwassertemperatur (> 55 ±2 °C) eingeschaltet werden.
Ist der Schalter 'Heizstab' in Stellung " I "
reglers erwärmt (Werkseinstellung 65 °C); bei Warmwassertemperaturen > 55 °C erfolgt die Warmwasserbe-
reitung ausschließlich über den Heizstab. Optional besteht die Möglichkeit den Heizstab auch extern zuschaltbar
zu gestalten (siehe Pkt. 5.3). Befindet sich der Schalter 'Heizstab' in Stellung
Ablufttemperaturen von 8 ±1,5°C der Speicherinhalt (nur) bis zur eingestellten Sollwerttemperatur des Tempe-
raturreglers-Warmwasser erwärmt.
Hinweis!
Heizstabregler
Der Heizstabregler ist eine zweite unabhängig vom Warmwasserregler arbeitende Regeleinrichtung für den Be-
triebsbereich des Elektroheizstabes. Die werksseitig eingestellte Abschalttemperatur von 65 °C kann durch den
Fachmann geändert werden (siehe Pkt. 2.3)
(Drehregler)
~ 27 °C
min.
" (Ein) betätigt, so ist die Wärmepumpe betriebsbereit.
so wird der Speicherinhalt bis zur Maximaltemperatur des Heizstab-
,
12
~ 45 °C
max.
Bild 8: energiesparende Einstellung
(Automatikbetrieb), wird bei
'' ''
~ 55 °C
