Fernbedienung - Dimplex Bwp 301L Montage- Und Gebrauchsanweisung

in Schalterstellung I ist der Heizstab
permanent eingeschaltet, in Stellung
ist der Heizstab im Automatikbetrieb
Schalter „ Heizstab"
Temperaturanzeige

6.2.2 Fernbedienung

Die wandmontierte Fernbedienung (Bild 7) ermöglicht das Ein- und Ausschalten der WWP sowie die Auswahl
einer der drei Lüfterstufen (siehe Tabelle).
Schiebschalter Beschreibung
1
Warmwasserbereitung über Wärmepumpe
Auswahl der Lüfterstufe (Lüfterstufe
2
Die Fernbedienung wird ( Aufputz) installiert. Zur Anschluß-
erleichterung empfielt es sich generell die Montage des Ge-
häuses über einer Unterputzdose vorzunehmen (eine Mon-
tageanweisung liegt der Fernbedienung bei).
Die Verbindung zwischen WWP und Fernbedienung erfolgt
bauseits mittels 6-poliger
Pkt.elektrischer Anschluß).
* Die Wärmepumpenfunktion kann an der Fernbedienung
nur zu - bzw. abgeschalten werden, wenn zuvor am Gerät
der Schalter „Wärmepumpe" betätigt wurde ( die Funktion
zugeschalten wurde).
Hinweis: der Permanentbetrieb des Heizstabes kann nicht
über die Fernbedienung geschalten werden.(siehe Pkt. 5.3
externe Heizstabansteuerung)
Verbindungsleitung (siehe
11
Schalterstellung O àWärmepumpe
ist AUS , in Schalterstellung
ist die Wärmepumpe in Betrieb
Schalter „Wärmepumpe"
Temperaturwähler-Warmwasser (Sollwertgeber)
à
Linksanschlag
Rechtsanschlag à
Drehregler „Warmwassertemperatur"
*
und Lüfter Ein / Aus
= 280 m³/h, II = 330 m³/h, III = 400 m³/h
1

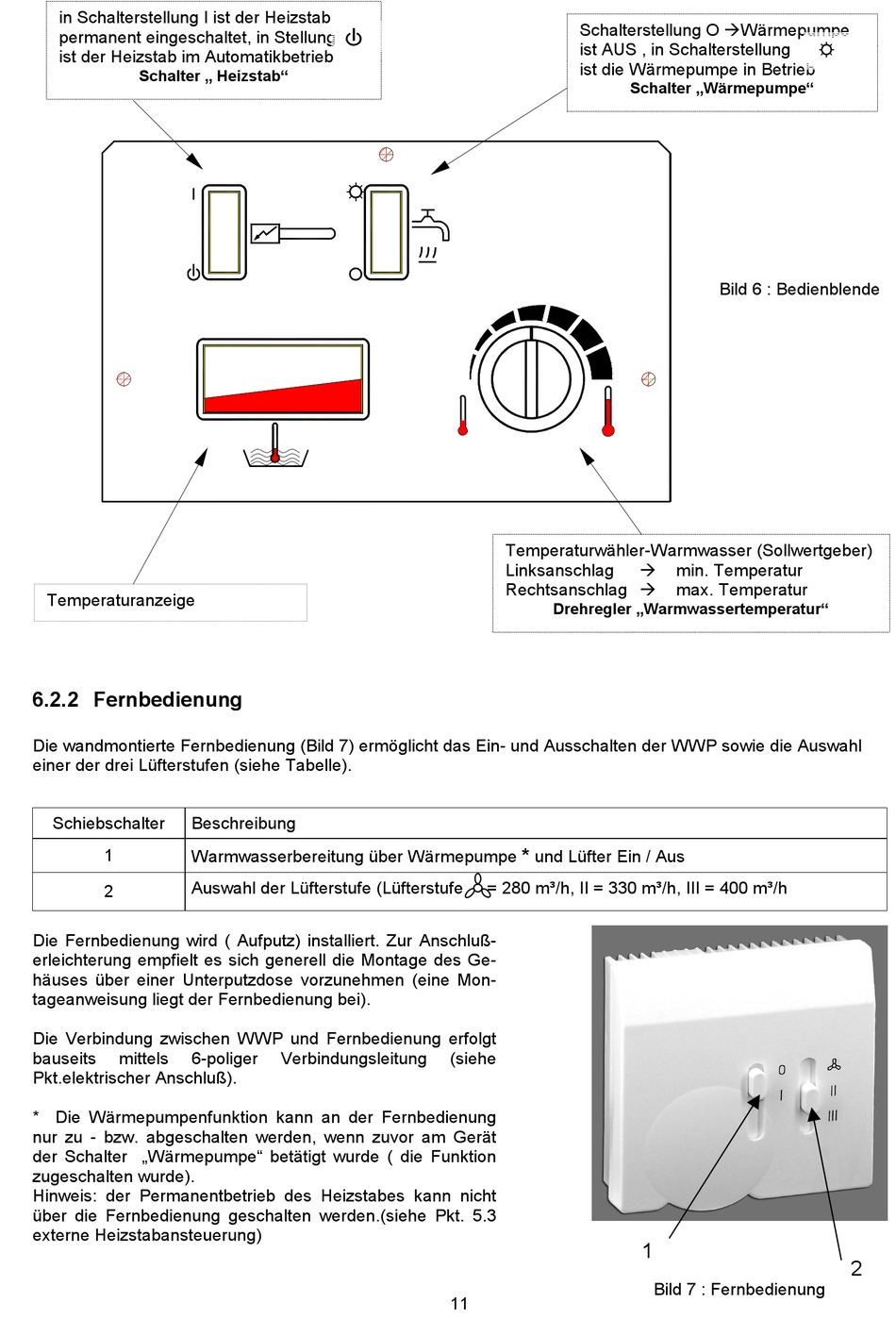

Bild 7 : Fernbedienung
Bild 6 : Bedienblende
min. Temperatur
max. Temperatur
2
