TUBE I.D.
mm
PROGRAM
PUMP
rpm
Flow rate
DISP
Time
Volume
MODE
PAUSE
Time
TOTAL
1
TUBE I.D.
mm
PROGRAM
PUMP
rpm
Flow rate
MODE
DISP
Time
Volume
2
PAUSE
Time
TOTAL
RUN
STOP
3
Hinweis
Einstellung Anzahl Dosieryklen
siehe Seite 28
Please note
For entering the number of
dispensing cycles see page 28.
Remarque
Pour programmer le nombre de
cycles de dosage voir page 28.
26

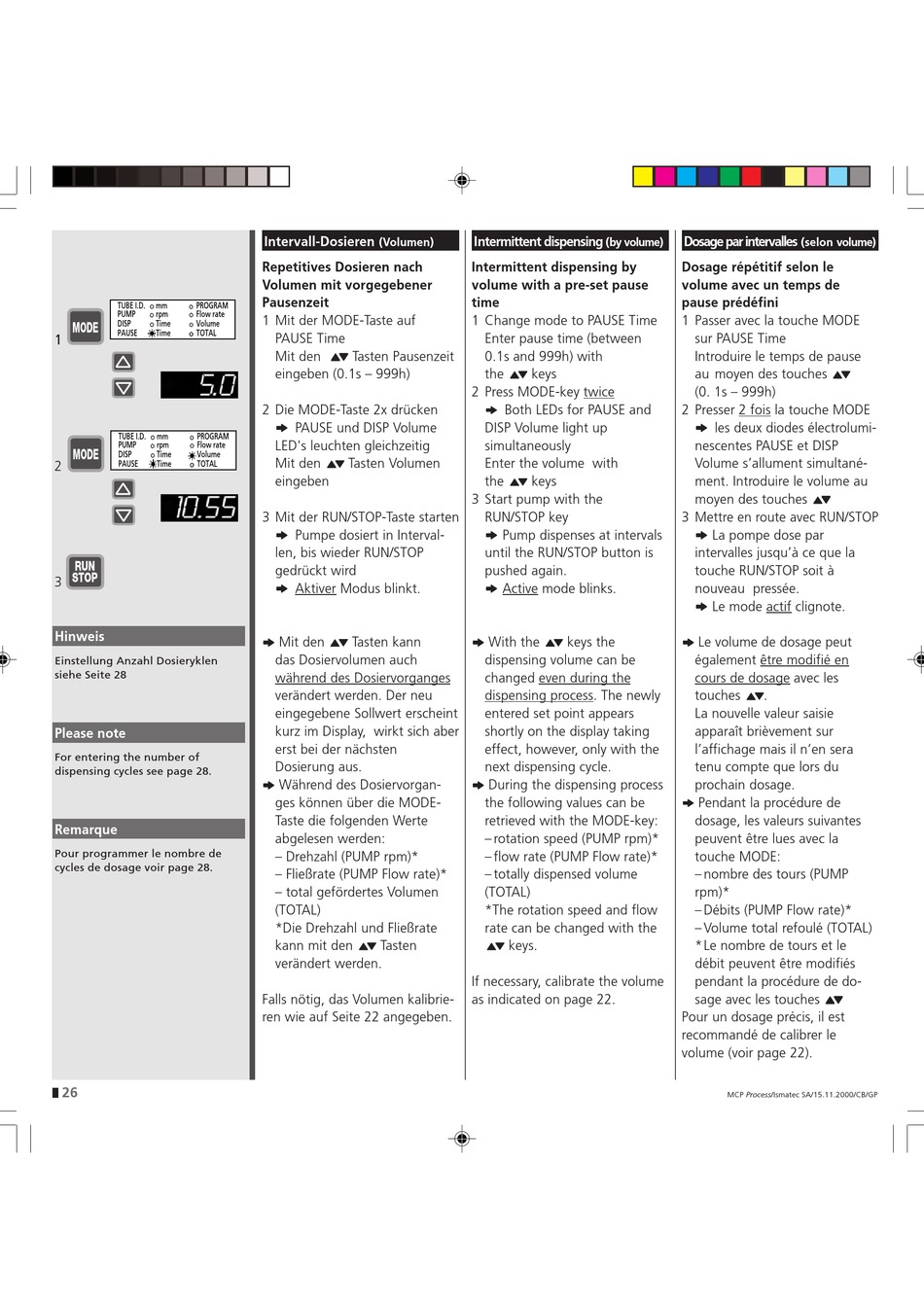

Intervall-Dosieren
(Volumen)
Repetitives Dosieren nach
Volumen mit vorgegebener
Pausenzeit
1 Mit der MODE-Taste auf
PAUSE Time
Mit den
Tasten Pausenzeit
eingeben (0.1s – 999h)
2 Die MODE-Taste 2x drücken
❖ ❖ ❖ ❖ ❖ PAUSE und DISP Volume
LED's leuchten gleichzeitig
Mit den
Tasten Volumen
eingeben
3 Mit der RUN/STOP-Taste starten
❖ ❖ ❖ ❖ ❖ Pumpe dosiert in Interval-
len, bis wieder RUN/STOP
gedrückt wird
❖ ❖ ❖ ❖ ❖ Aktiver Modus blinkt.
❖¤
❖¤
❖¤Mit den
❖¤
❖¤
Tasten kann
das Dosiervolumen auch
während des Dosiervorganges
verändert werden. Der neu
eingegebene Sollwert erscheint
kurz im Display, wirkt sich aber
erst bei der nächsten
Dosierung aus.
❖¤
❖¤
❖¤Während des Dosiervorgan-
❖¤
❖¤
ges können über die MODE-
Taste die folgenden Werte
abgelesen werden:
– Drehzahl (PUMP rpm)*
– Fließrate (PUMP Flow rate)*
– total gefördertes Volumen
(TOTAL)
*Die Drehzahl und Fließrate
kann mit den
Tasten
verändert werden.
Falls nötig, das Volumen kalibrie-
ren wie auf Seite 22 angegeben.
Intermittent dispensing
(by volume)
Intermittent dispensing by
volume with a pre-set pause
time
1 Change mode to PAUSE Time
Enter pause time (between
0.1s and 999h) with
the
keys
2 Press MODE-key twice
❖ ❖ ❖ ❖ ❖ Both LEDs for PAUSE and
DISP Volume light up
simultaneously
Enter the volume with
the
keys
3 Start pump with the
RUN/STOP key
❖ ❖ ❖ ❖ ❖ Pump dispenses at intervals
until the RUN/STOP button is
pushed again.
❖ ❖ ❖ ❖ ❖ Active mode blinks.
❖¤
❖¤
❖¤With the
❖¤
❖¤
keys the
dispensing volume can be
changed even during the
dispensing process. The newly
entered set point appears
shortly on the display taking
effect, however, only with the
next dispensing cycle.
❖¤
❖¤
❖¤
❖¤During the dispensing process
❖¤
the following values can be
retrieved with the MODE-key:
– rotation speed (PUMP rpm)*
– flow rate (PUMP Flow rate)*
– totally dispensed volume
(TOTAL)
*The rotation speed and flow
rate can be changed with the
keys.
If necessary, calibrate the volume
as indicated on page 22.
Dosage par intervalles
(selon volume)
Dosage répétitif selon le
volume avec un temps de
pause prédéfini
1 Passer avec la touche MODE
sur PAUSE Time
Introduire le temps de pause
au moyen des touches
(0. 1s – 999h)
2 Presser 2 fois la touche MODE
❖ ❖ ❖ ❖ ❖ les deux diodes électrolumi-
nescentes PAUSE et DISP
Volume s'allument simultané-
ment. Introduire le volume au
moyen des touches
3 Mettre en route avec RUN/STOP
❖ ❖ ❖ ❖ ❖ La pompe dose par
intervalles jusqu'à ce que la
touche RUN/STOP soit à
nouveau pressée.
❖ ❖ ❖ ❖ ❖ Le mode actif clignote.
❖¤
❖¤
❖¤Le volume de dosage peut
❖¤
❖¤
également être modifié en
cours de dosage avec les
touches
.
La nouvelle valeur saisie
apparaît brièvement sur
l'affichage mais il n'en sera
tenu compte que lors du
prochain dosage.
❖¤
❖¤Pendant la procédure de
❖¤
❖¤
❖¤
dosage, les valeurs suivantes
peuvent être lues avec la
touche MODE:
– nombre des tours (PUMP
rpm)*
– Débits (PUMP Flow rate)*
– Volume total refoulé (TOTAL)
*Le nombre de tours et le
débit peuvent être modifiés
pendant la procédure de do-
sage avec les touches
Pour un dosage précis, il est
recommandé de calibrer le
volume (voir page 22).
MCP Process/Ismatec SA/15.11.2000/CB/GP
