TUBE I.D.
mm
PROGRAM
PUMP
rpm
Flow rate
MODE
DISP
Time
Volume
1
PAUSE
Time
TOTAL
TUBE I.D.
mm
PROGRAM
PUMP
rpm
Flow rate
MODE
DISP
Time
Volume
PAUSE
Time
TOTAL
2
RUN
STOP
TUBE I.D.
mm
PROGRAM
PUMP
rpm
Flow rate
MODE
DISP
Time
Volume
3
PAUSE
Time
TOTAL
CAL
4
CAL
5
RUN
STOP
6
MCP Process/Ismatec SA/15.11.2000/CB/
GP

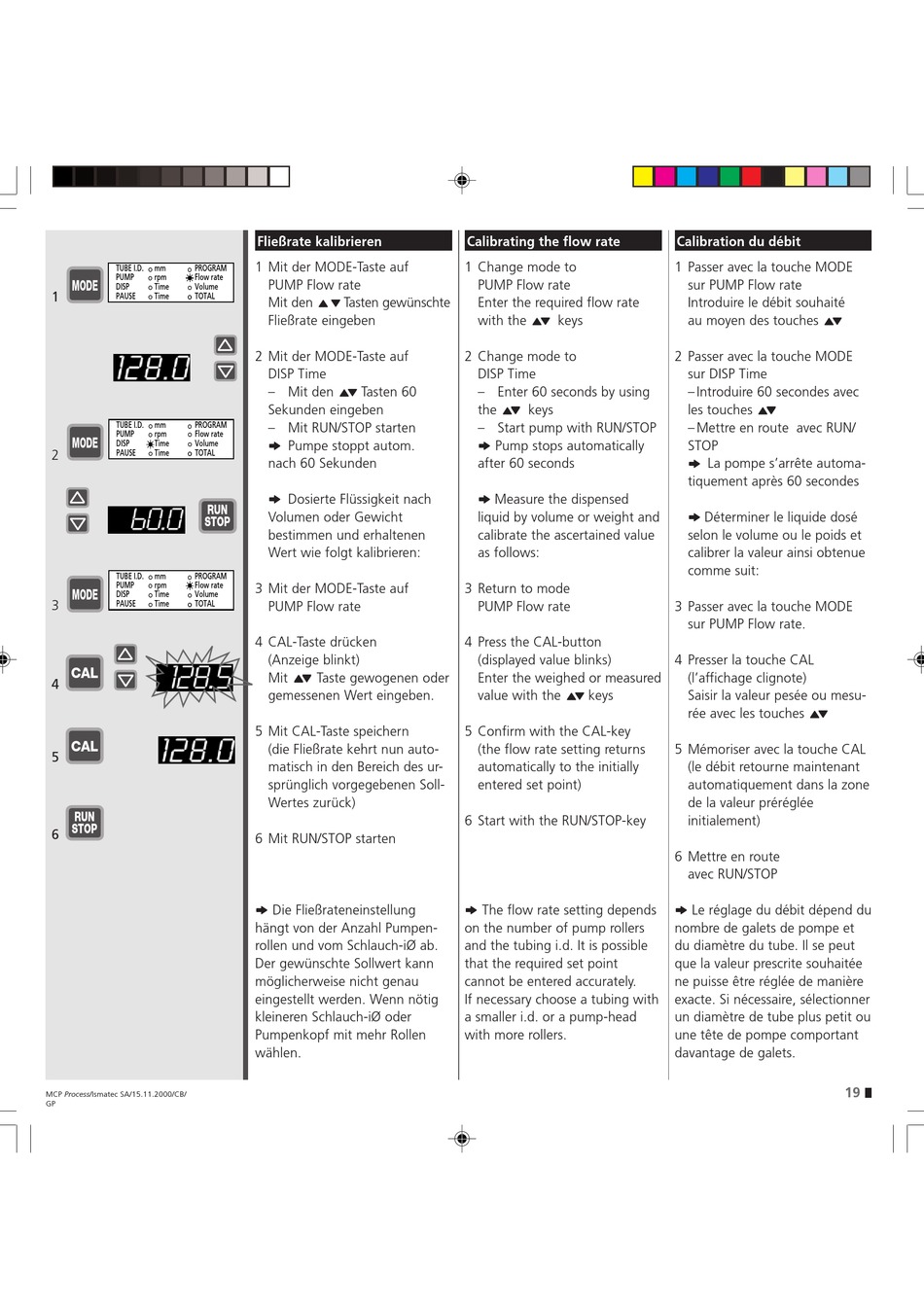

Fließrate kalibrieren
1 Mit der MODE-Taste auf
PUMP Flow rate
Mit den
Tasten gewünschte
Fließrate eingeben
2 Mit der MODE-Taste auf
DISP Time
– Mit den
Tasten 60
Sekunden eingeben
– Mit RUN/STOP starten
❖ ❖ ❖ ❖ ❖ Pumpe stoppt autom.
nach 60 Sekunden
❖ ❖ ❖ ❖ ❖ Dosierte Flüssigkeit nach
Volumen oder Gewicht
bestimmen und erhaltenen
Wert wie folgt kalibrieren:
3 Mit der MODE-Taste auf
PUMP Flow rate
4 CAL-Taste drücken
(Anzeige blinkt)
Mit
Taste gewogenen oder
gemessenen Wert eingeben.
5 Mit CAL-Taste speichern
(die Fließrate kehrt nun auto-
matisch in den Bereich des ur-
sprünglich vorgegebenen Soll-
Wertes zurück)
6 Mit RUN/STOP starten
❖ ❖ ❖ ❖ ❖ Die Fließrateneinstellung
hängt von der Anzahl Pumpen-
rollen und vom Schlauch-iØ ab.
Der gewünschte Sollwert kann
möglicherweise nicht genau
eingestellt werden. Wenn nötig
kleineren Schlauch-iØ oder
Pumpenkopf mit mehr Rollen
wählen.
Calibrating the flow rate
1 Change mode to
PUMP Flow rate
Enter the required flow rate
with the
keys
2 Change mode to
DISP Time
– Enter 60 seconds by using
the
keys
– Start pump with RUN/STOP
❖ ❖ ❖ ❖ ❖ Pump stops automatically
after 60 seconds
❖¤
❖¤
❖¤
❖¤Measure the dispensed
❖¤
liquid by volume or weight and
calibrate the ascertained value
as follows:
3 Return to mode
PUMP Flow rate
4 Press the CAL-button
(displayed value blinks)
Enter the weighed or measured
value with the
keys
5 Confirm with the CAL-key
(the flow rate setting returns
automatically to the initially
entered set point)
6 Start with the RUN/STOP-key
❖ ❖ ❖ ❖ ❖ The flow rate setting depends
on the number of pump rollers
and the tubing i.d. It is possible
that the required set point
cannot be entered accurately.
If necessary choose a tubing with
a smaller i.d. or a pump-head
with more rollers.
Calibration du débit
1 Passer avec la touche MODE
sur PUMP Flow rate
Introduire le débit souhaité
au moyen des touches
2 Passer avec la touche MODE
sur DISP Time
– Introduire 60 secondes avec
les touches
– Mettre en route avec RUN/
STOP
❖ ❖ ❖ ❖ ❖ La pompe s'arrête automa-
tiquement après 60 secondes
❖¤
❖¤
❖¤
❖¤Déterminer le liquide dosé
❖¤
selon le volume ou le poids et
calibrer la valeur ainsi obtenue
comme suit:
3 Passer avec la touche MODE
sur PUMP Flow rate.
4 Presser la touche CAL
(l'affichage clignote)
Saisir la valeur pesée ou mesu-
rée avec les touches
5 Mémoriser avec la touche CAL
(le débit retourne maintenant
automatiquement dans la zone
de la valeur préréglée
initialement)
6 Mettre en route
avec RUN/STOP
❖ ❖ ❖ ❖ ❖ Le réglage du débit dépend du
nombre de galets de pompe et
du diamètre du tube. Il se peut
que la valeur prescrite souhaitée
ne puisse être réglée de manière
exacte. Si nécessaire, sélectionner
un diamètre de tube plus petit ou
une tête de pompe comportant
davantage de galets.
19
