Aufbaurichtlinien
3.5 Einbau der TIM 4R-IE in eine S7-300
Bild 3-10
Querkommunikation über TIM 4R-IE und andere TIM-Baugruppen
Wie oben beschrieben ist bei einer TIM 4R-IE Querkommunikation zwischen allen Stationen
an allen an der TIM angeschlossenen Netzen möglich. Wenn neben der TIM 4R-IE noch
weitere TIM-Baugruppen am Ethernet oder am MPI-Bus angeordnet sind, dann kann der
Querverkehr auch auf die Netze der anderen TIMs ausgedehnt werden.
Das erste Beispiel zeigt den Weg der Querkommunikation zwischen Stationen, die an einer
Stand-alone-TIM 4R-IE und einer TIM 3V-IE angeschlossen sind. Die beiden TIMs sind über
Ethernet miteinander verbunden.
124

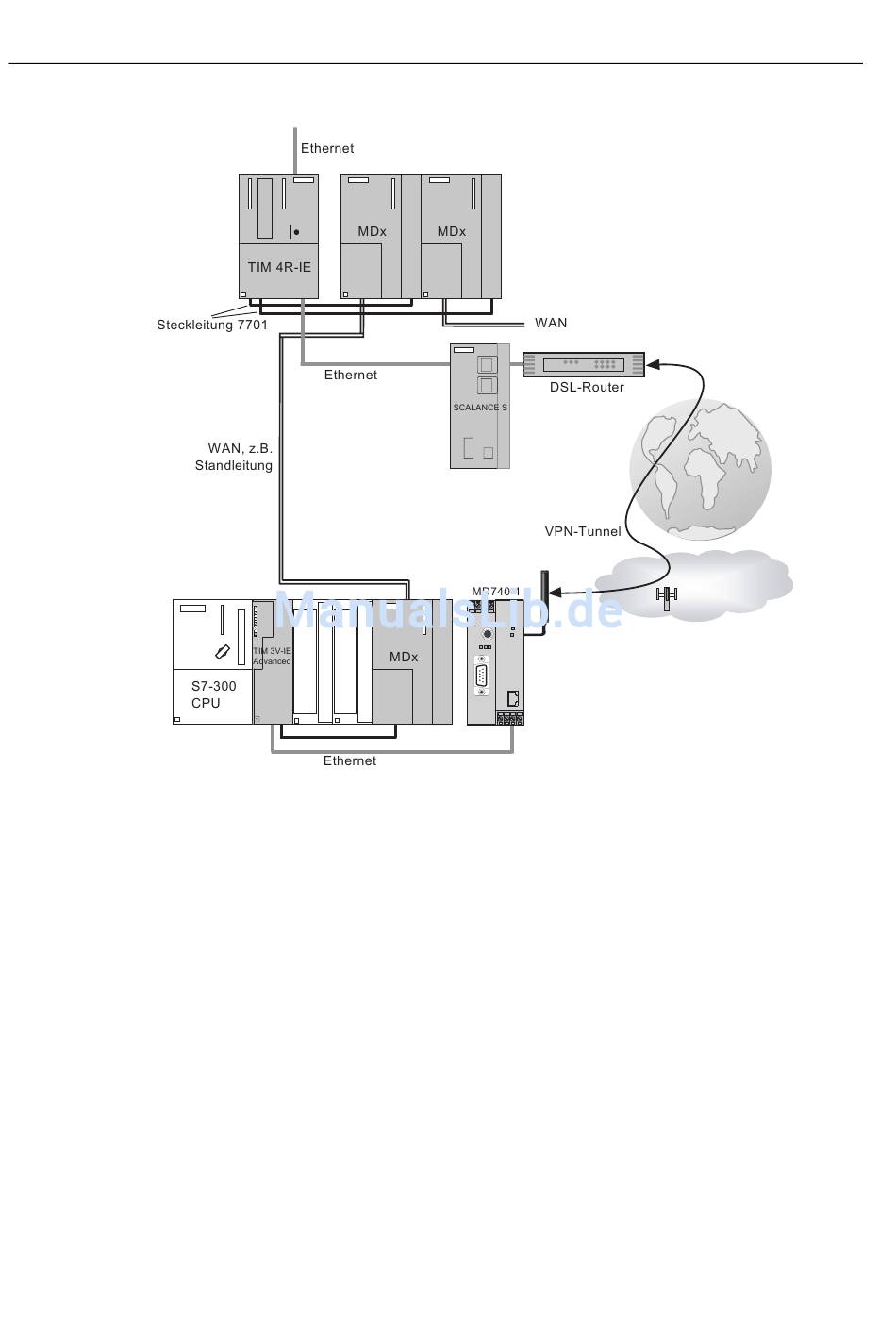

TIM 4R-IE in einer Zentrale oder Knotenstation, redundant verbunden mit unterlagerter
Station; eine Strecke als Standleitung, die zweite Strecke über GPRS und Internet
