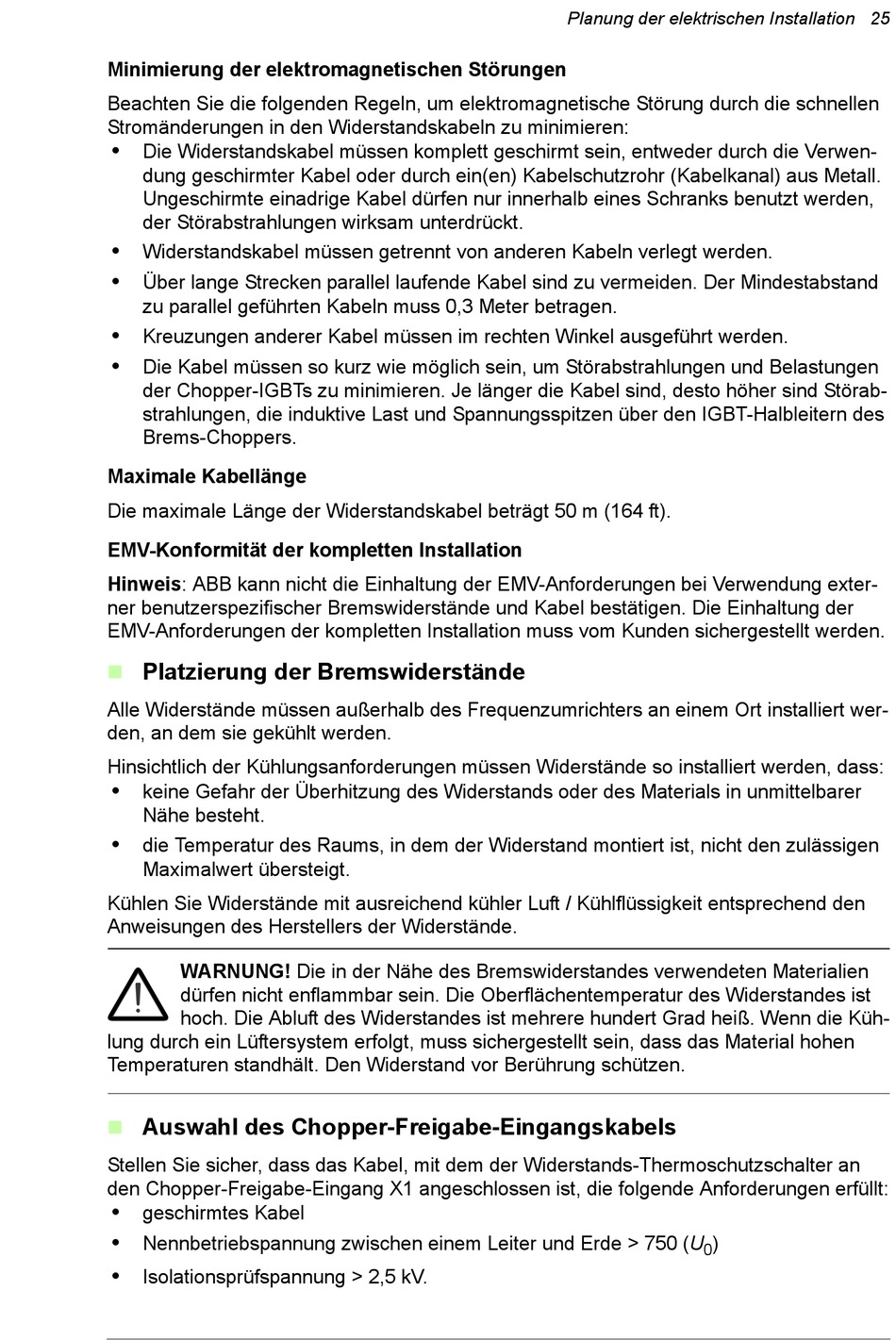

Minimierung der elektromagnetischen Störungen
Beachten Sie die folgenden Regeln, um elektromagnetische Störung durch die schnellen
Stromänderungen in den Widerstandskabeln zu minimieren:
•
Die Widerstandskabel müssen komplett geschirmt sein, entweder durch die Verwen-
dung geschirmter Kabel oder durch ein(en) Kabelschutzrohr (Kabelkanal) aus Metall.
Ungeschirmte einadrige Kabel dürfen nur innerhalb eines Schranks benutzt werden,
der Störabstrahlungen wirksam unterdrückt.
•
Widerstandskabel müssen getrennt von anderen Kabeln verlegt werden.
•
Über lange Strecken parallel laufende Kabel sind zu vermeiden. Der Mindestabstand
zu parallel geführten Kabeln muss 0,3 Meter betragen.
•
Kreuzungen anderer Kabel müssen im rechten Winkel ausgeführt werden.
•
Die Kabel müssen so kurz wie möglich sein, um Störabstrahlungen und Belastungen
der Chopper-IGBTs zu minimieren. Je länger die Kabel sind, desto höher sind Störab-
strahlungen, die induktive Last und Spannungsspitzen über den IGBT-Halbleitern des
Brems-Choppers.
Maximale Kabellänge
Die maximale Länge der Widerstandskabel beträgt 50 m (164 ft).
EMV-Konformität der kompletten Installation
Hinweis: ABB kann nicht die Einhaltung der EMV-Anforderungen bei Verwendung exter-
ner benutzerspezifischer Bremswiderstände und Kabel bestätigen. Die Einhaltung der
EMV-Anforderungen der kompletten Installation muss vom Kunden sichergestellt werden.
Platzierung der Bremswiderstände
Alle Widerstände müssen außerhalb des Frequenzumrichters an einem Ort installiert wer-
den, an dem sie gekühlt werden.
Hinsichtlich der Kühlungsanforderungen müssen Widerstände so installiert werden, dass:
•
keine Gefahr der Überhitzung des Widerstands oder des Materials in unmittelbarer
Nähe besteht.
•
die Temperatur des Raums, in dem der Widerstand montiert ist, nicht den zulässigen
Maximalwert übersteigt.
Kühlen Sie Widerstände mit ausreichend kühler Luft / Kühlflüssigkeit entsprechend den
Anweisungen des Herstellers der Widerstände.
WARNUNG! Die in der Nähe des Bremswiderstandes verwendeten Materialien
dürfen nicht enflammbar sein. Die Oberflächentemperatur des Widerstandes ist
hoch. Die Abluft des Widerstandes ist mehrere hundert Grad heiß. Wenn die Küh-
lung durch ein Lüftersystem erfolgt, muss sichergestellt sein, dass das Material hohen
Temperaturen standhält. Den Widerstand vor Berührung schützen.
Auswahl des Chopper-Freigabe-Eingangskabels
Stellen Sie sicher, dass das Kabel, mit dem der Widerstands-Thermoschutzschalter an
den Chopper-Freigabe-Eingang X1 angeschlossen ist, die folgende Anforderungen erfüllt:
•
geschirmtes Kabel
•
Nennbetriebspannung zwischen einem Leiter und Erde > 750 (U
•
Isolationsprüfspannung > 2,5 kV.
Planung der elektrischen Installation 25
)
