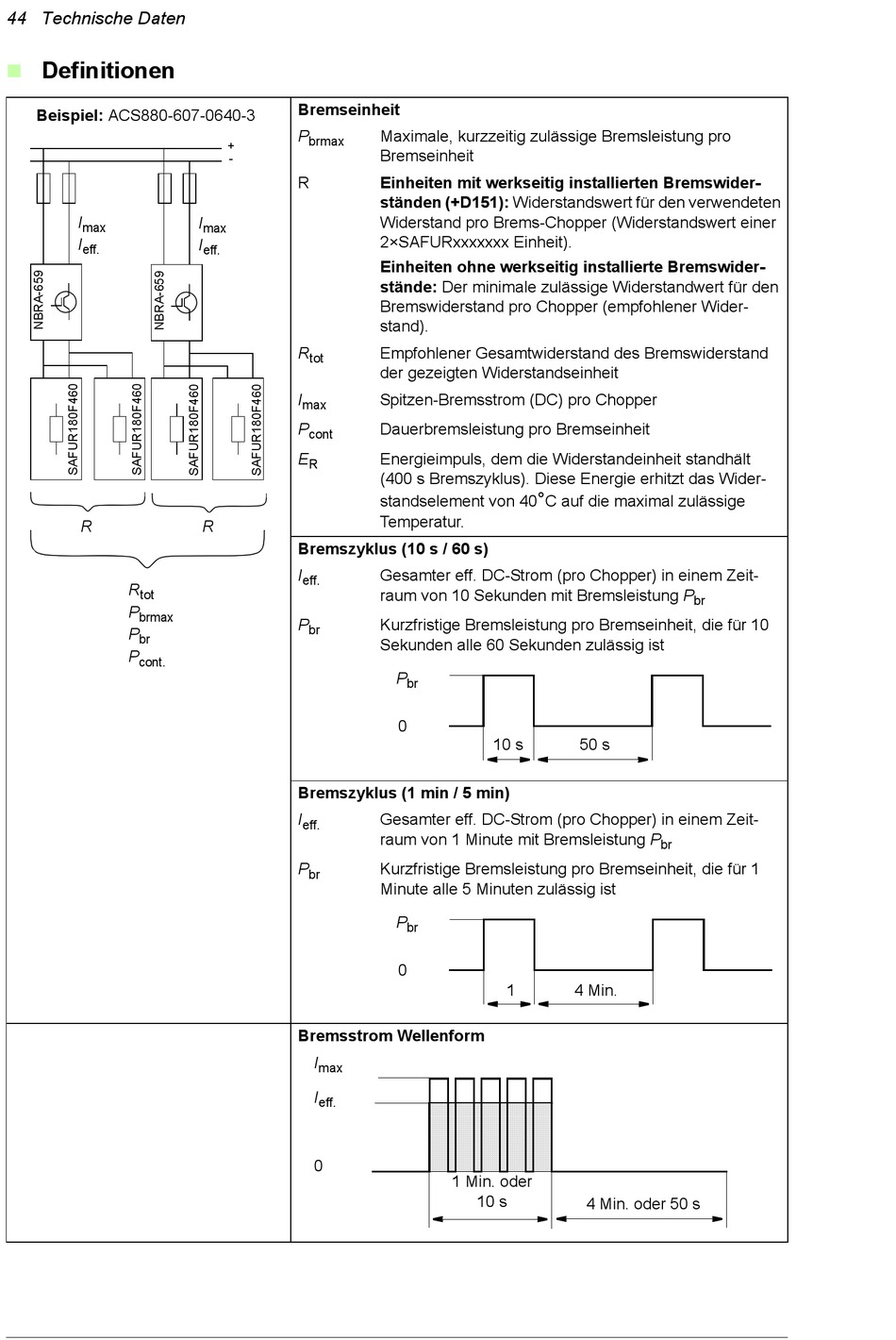

44 Technische Daten
Definitionen
Beispiel: ACS880-607-0640-3
I
max
I
eff.
R
R
tot
P
brmax
P
br
P
cont.
Bremseinheit
P
brmax
+
-
R
I
max
I
eff.
R
tot
I
max
P
cont
E
R
R
Bremszyklus (10 s / 60 s)
I
eff.
P
br
Bremszyklus (1 min / 5 min)
I
eff.
P
br
Bremsstrom Wellenform
I
max
I
eff.
0
Maximale, kurzzeitig zulässige Bremsleistung pro
Bremseinheit
Einheiten mit werkseitig installierten Bremswider-
ständen (+D151): Widerstandswert für den verwendeten
Widerstand pro Brems-Chopper (Widerstandswert einer
2×SAFURxxxxxxx Einheit).
Einheiten ohne werkseitig installierte Bremswider-
stände: Der minimale zulässige Widerstandwert für den
Bremswiderstand pro Chopper (empfohlener Wider-
stand).
Empfohlener Gesamtwiderstand des Bremswiderstand
der gezeigten Widerstandseinheit
Spitzen-Bremsstrom (DC) pro Chopper
Dauerbremsleistung pro Bremseinheit
Energieimpuls, dem die Widerstandeinheit standhält
(400 s Bremszyklus). Diese Energie erhitzt das Wider-
°
standselement von 40
C auf die maximal zulässige
Temperatur.
Gesamter eff. DC-Strom (pro Chopper) in einem Zeit-
raum von 10 Sekunden mit Bremsleistung P
Kurzfristige Bremsleistung pro Bremseinheit, die für 10
Sekunden alle 60 Sekunden zulässig ist
P
br
0
10 s
Gesamter eff. DC-Strom (pro Chopper) in einem Zeit-
raum von 1 Minute mit Bremsleistung P
Kurzfristige Bremsleistung pro Bremseinheit, die für 1
Minute alle 5 Minuten zulässig ist
P
br
0
1
1 Min. oder
10 s
br
50 s
br
4 Min.
4 Min. oder 50 s
