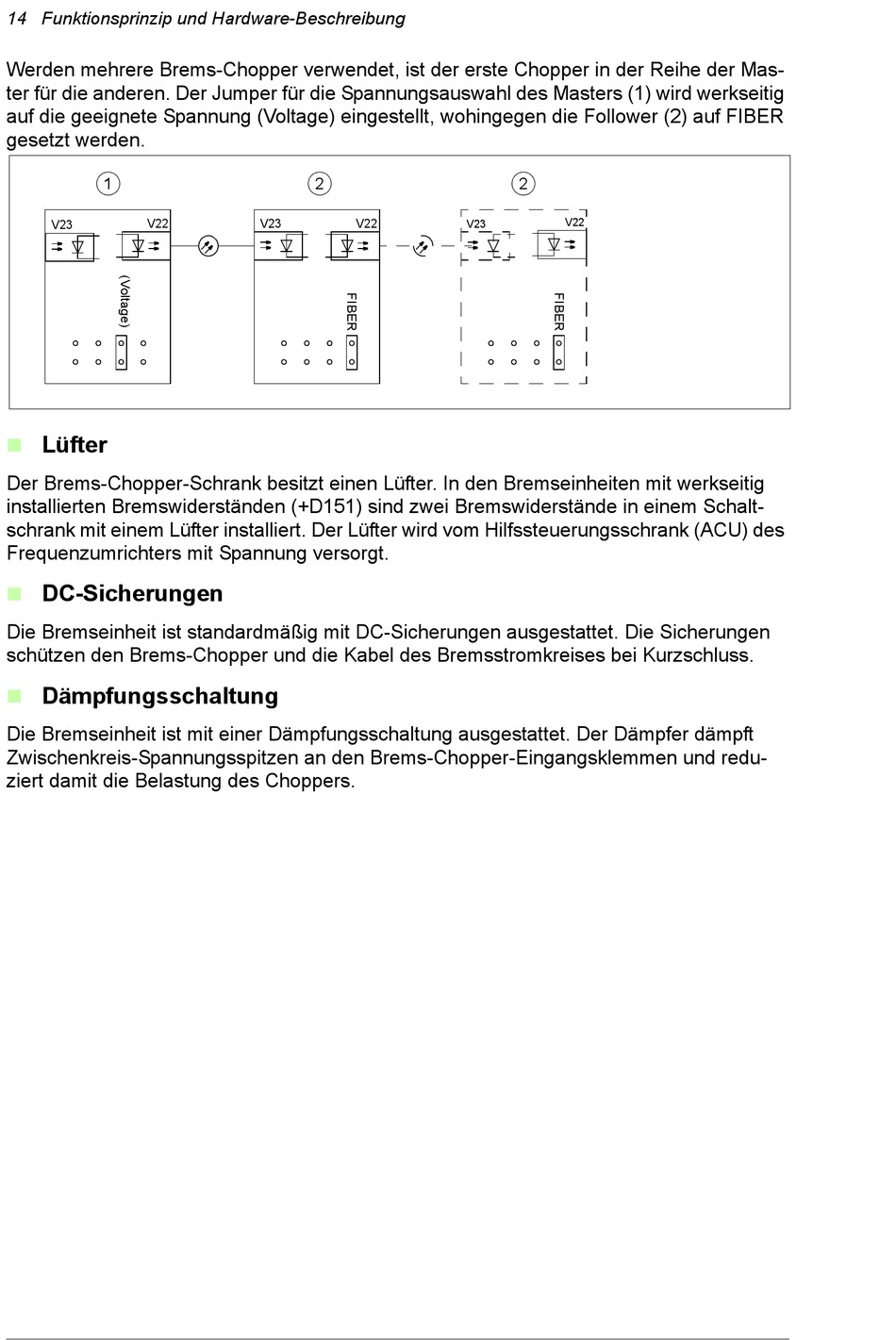

14 Funktionsprinzip und Hardware-Beschreibung
Werden mehrere Brems-Chopper verwendet, ist der erste Chopper in der Reihe der Mas-
ter für die anderen. Der Jumper für die Spannungsauswahl des Masters (1) wird werkseitig
auf die geeignete Spannung (Voltage) eingestellt, wohingegen die Follower (2) auf FIBER
gesetzt werden.
1
V22
V23
Lüfter
Der Brems-Chopper-Schrank besitzt einen Lüfter. In den Bremseinheiten mit werkseitig
installierten Bremswiderständen (+D151) sind zwei Bremswiderstände in einem Schalt-
schrank mit einem Lüfter installiert. Der Lüfter wird vom Hilfssteuerungsschrank (ACU) des
Frequenzumrichters mit Spannung versorgt.
DC-Sicherungen
Die Bremseinheit ist standardmäßig mit DC-Sicherungen ausgestattet. Die Sicherungen
schützen den Brems-Chopper und die Kabel des Bremsstromkreises bei Kurzschluss.
Dämpfungsschaltung
Die Bremseinheit ist mit einer Dämpfungsschaltung ausgestattet. Der Dämpfer dämpft
Zwischenkreis-Spannungsspitzen an den Brems-Chopper-Eingangsklemmen und redu-
ziert damit die Belastung des Choppers.
2
V23
V22
2
V22
V23
