Die Betriebsmodi des Gateway

4 Die Betriebsmodi des Gateway
4.1

Konfigurationsmodus (config mode)

Der Konfigurationsmodus dient der Konfiguration des Gateways. Nur in diesem Modus sind Ein-
stellungen an der Konfiguration des Gateways möglich. Das Gateway wird in diesem Modus
starten wenn die Schalter S4 und S5 beim Start des Gateways beide die Stellung "F" haben und
als Schnittstelle die RS232 ausgewählt ist. Das Gateway sendet unmittelbar nach dem Einschal-
ten im Konfigurationsmodus seine Einschaltmeldung, die analog zu folgender Meldung aussieht:
"RS-PB c(dA) switch=0x0000 Prot=0x00 SN=20790120".
Im Konfigurationsmodus arbeitet das Gateway immer mit den Einstellungen 9600 Baud, keine
Parity, 8 Datenbits und 1 Stopbit, die RS-State LED wird immer rot blinken, die "Error No/Select
ID" LEDs sind für den Benutzter ohne Bedeutung. Der Konfigurationsmodus ist in allen Software
Revisionen enthalten.

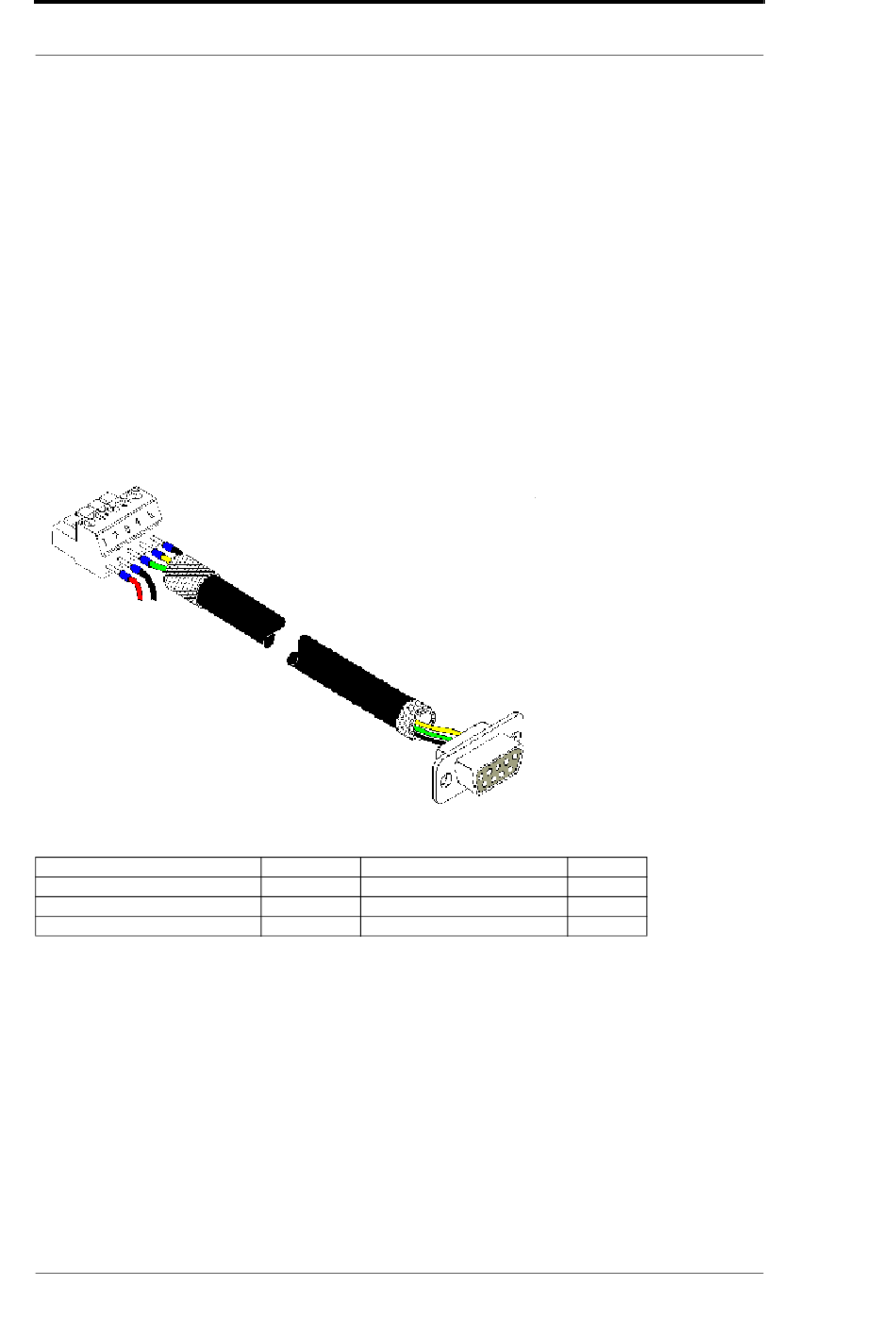

Verbindungskabel vom RS-Gateway zum PC
Das Kabel sollte wie folgt aussehen
Verbindungstabelle 5pol. Schraubsteckverbinder - PC
Schraub-Steckverbinder
Pin 3
Pin 4
Pin 5
4.2

Testmodus (test mode)

Einstellung des Testmodes
Der Testmode wird eingestellt, indem die Schalter S4 und S5 beide in die Stellung "E" gebracht
werden. Außerdem muß der Interface Schalter auf "232" stehen. Alle anderen Schalter werden
für die Einstellung des Testmodus nicht berücksichtigt. Mit diesen Einstellungen muß das Gate-
way neu gestartet werden (durch kurzzeitiges Trennen von der Spannungsversorgung).
Der Testmodus ist ab der Software Revision V3.0 enthalten. Er kann hilfreich sein, um das Gate-
way in die jeweilige Umgebung zu integrieren, z. B. um permanent sich ändernde Daten vom
Feldbus in der SPS zu "sehen" oder auch um die Parameter der RS-Schnittstelle zu testen.
14
Name D-Sub Steckverbinder
Rx Pin 3
Tx Pin 2
GND Pin 5
UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7
Deutschmann Automation GmbH & Co. KG
Name
Tx
Rx
GND
