Technische Daten

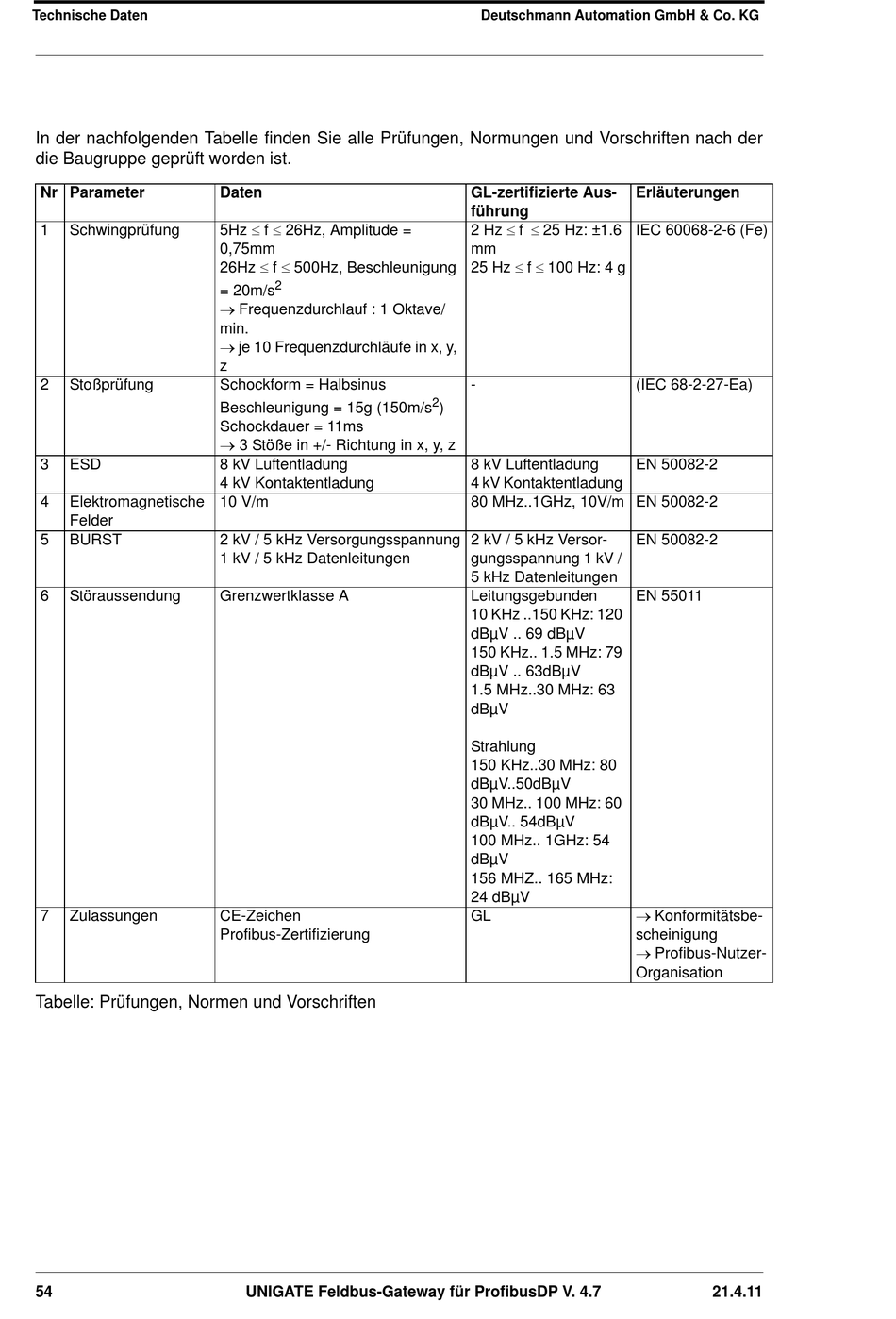

In der nachfolgenden Tabelle finden Sie alle Prüfungen, Normungen und Vorschriften nach der
die Baugruppe geprüft worden ist.
Nr Parameter
1 Schwingprüfung
2 Stoßprüfung
3 ESD
4 Elektromagnetische
Felder
5 BURST
6 Störaussendung
7 Zulassungen
Tabelle: Prüfungen, Normen und Vorschriften
54
Daten
5Hz  f  26Hz, Amplitude =
0,75mm
26Hz  f  500Hz, Beschleunigung
2
= 20m/s
Frequenzdurchlauf : 1 Oktave/
min.
je 10 Frequenzdurchläufe in x, y,
z
Schockform = Halbsinus
Beschleunigung = 15g (150m/s
Schockdauer = 11ms
 3 Stöße in +/- Richtung in x, y, z
8 kV Luftentladung
4 kV Kontaktentladung
10 V/m
2 kV / 5 kHz Versorgungsspannung
1 kV / 5 kHz Datenleitungen
Grenzwertklasse A
CE-Zeichen
Profibus-Zertifizierung
UNIGATE Feldbus-Gateway für ProfibusDP V. 4.7
Deutschmann Automation GmbH & Co. KG
GL-zertifizierte Aus-
führung
2 Hz f25 Hz: ±1.6
mm
25 Hz f 100 Hz: 4 g
-
2
)
8 kV Luftentladung
4 kV Kontaktentladung
80 MHz..1GHz, 10V/m EN 50082-2
2 kV / 5 kHz Versor-
gungsspannung 1 kV /
5 kHz Datenleitungen
Leitungsgebunden
10 KHz ..150 KHz: 120
dBµV .. 69 dBµV
150 KHz.. 1.5 MHz: 79
dBµV .. 63dBµV
1.5 MHz..30 MHz: 63
dBµV
Strahlung
150 KHz..30 MHz: 80
dBµV..50dBµV
30 MHz.. 100 MHz: 60
dBµV.. 54dBµV
100 MHz.. 1GHz: 54
dBµV
156 MHZ.. 165 MHz:
24 dBµV
GL
Erläuterungen
IEC 60068-2-6 (Fe)
(IEC 68-2-27-Ea)
EN 50082-2
EN 50082-2
EN 55011
Konformitätsbe-
scheinigung
Profibus-Nutzer-
Organisation
