ABSTELLSTÜTZE

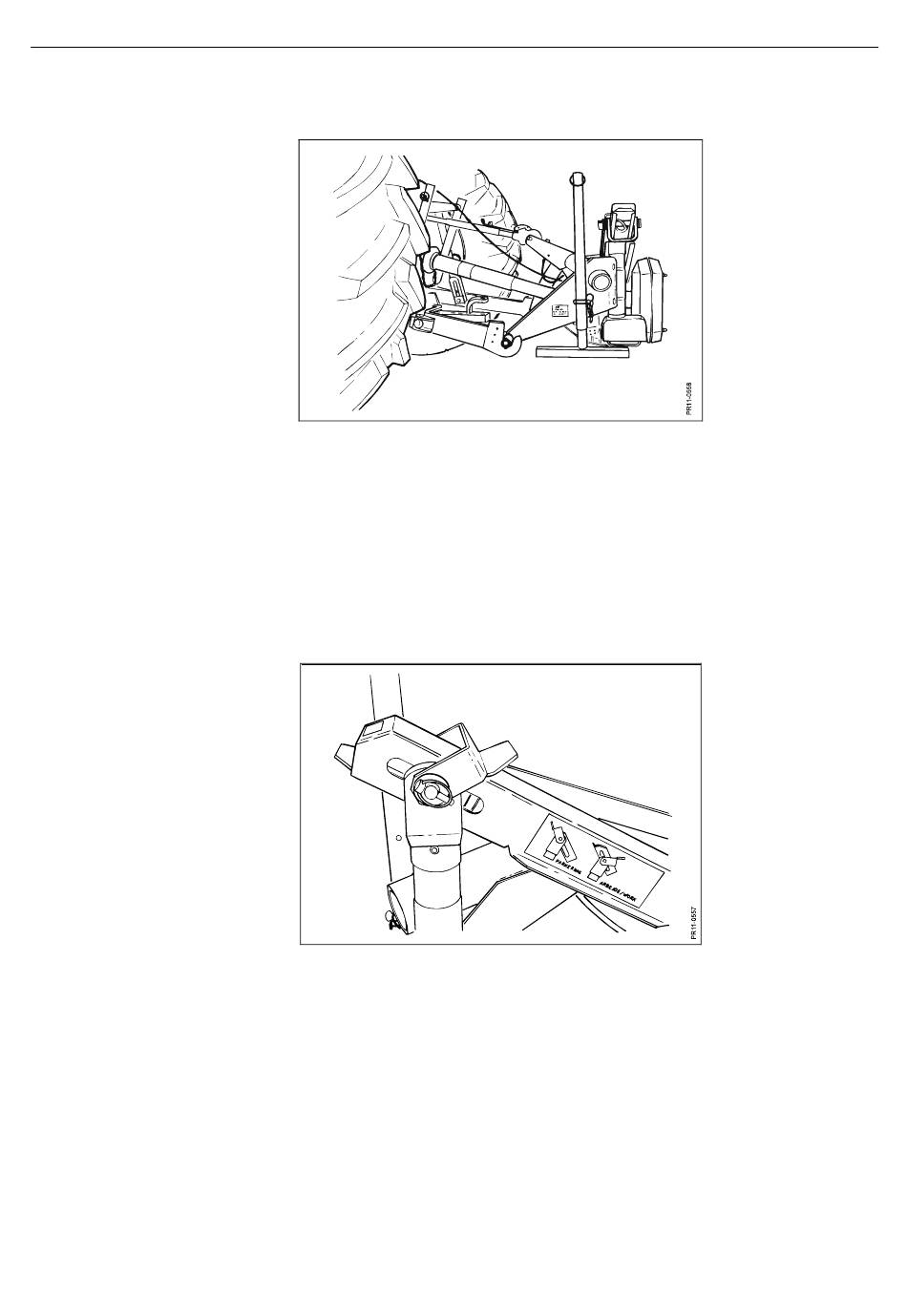

Abb. 2-2 Wenn die Maschine abgebaut ist, die Abstellstütze zum Boden absenken und mit
dem Splint sichern.
Wenn die Maschine am Schlepper angebaut ist, wie vorher beschrieben, die
Abstellstütze anheben, damit sich die Maschine frei innerhalb des Arbeitsbereiches
bewegen kann. Die Abstellstütze mit dem Splint sichern.
EINSTELLUNG DES TIEFENANSCHLAGS DER UNTERLENKER
Abb. 2-3 Den Tiefenanschlag der Unterlenker so einstellen, dass es 2 cm Langloch über dem
Zapfen in der Entlastungseinheit gibt.
PIDX-163X-02 SB 200-240 1010
2. ANBAU UND PROBEFAHRT
Abb. 2-2
Abb. 2-3
25
