GROUP S.p.A.
Miscelatore-alimentatore Art. 4888C.
IT
Mixer-power supply Art. 4888C.
EN
Mélangeur-alimentateur Art. 4888C.
FR
Voedingsmixer art. 4888C.
NL

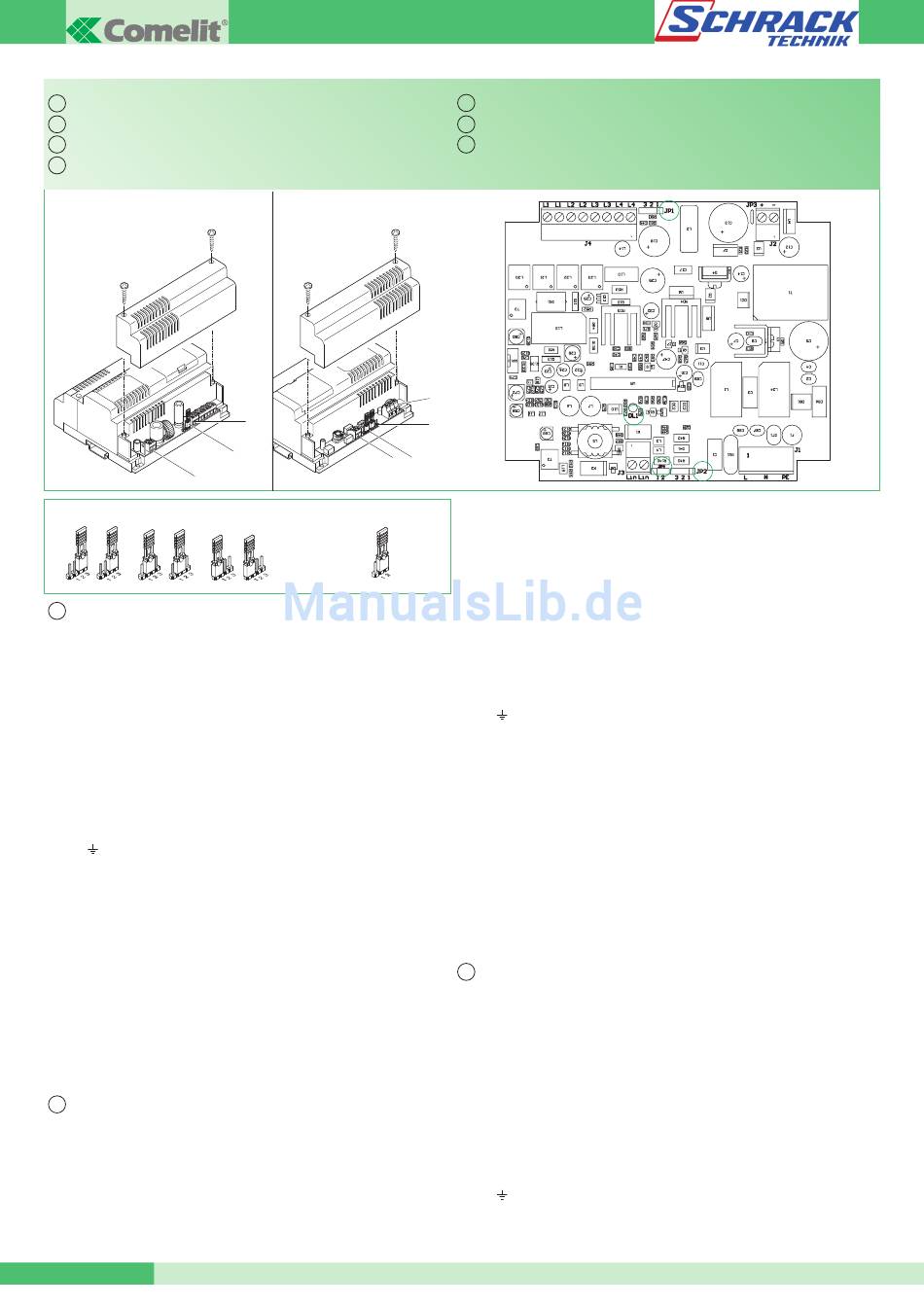

3
JP1 - JP2
JP1
JP2
JP1
JP2
JP1
Eseguire le operazioni di cablaggio e collegamento dell'impianto disinserendo
IT
l'alimentazione di rete. Inserire la linea in ingresso dal posto esterno, e quindi dare
alimentazione anche al modulo Miscelatore-alimentatore Art. 4888C. Il dispositivo
consente di alimentare al massimo un monitor ed è in grado di gestire al MAX 100
utenti. L'alimentatore segnala un corto circuito prolungato, su una delle uscite del
miscelatore, tramite il lampeggio del LED DL1.
Range temperatura di funzionamento: 0-40°C.
Apparecchio da utilizzare solo per uso interno.
Presenza di alta tensione, procedere con cautela.
Installare in quadro elettrico chiuso tale da consentire l'accesso solo a personale
qualificato.
Occorre garantire una sufficiente ventilazione, accertandosi in particolare che le
feritoie di ventilazione non vengano coperte.
Morsetti connessione impianto:
1. ~230V~. Alternata di rete: 230Vac (+15/-10)% 50/60Hz 0,7A.
morsetto da collegare all'impianto di terra.
2. Lin Lin connessione alla linea proveniente dal posto esterno.
3. - + 17,5V +-5% 100mA max. Uscita per alimentazione Art. 1224A, Art. 1424 o
Art. 1256.
4. L1 L1 uscita derivazione 1 di montante.
L2 L2 uscita derivazione 2 di montante.
L3 L3 uscita derivazione 3 di montante.
L4 L4 uscita derivazione 4 di montante.
5. Jumper da impostare a seconda del numero di utenti totali connessi al Miscelatore-
alimentatore Art. 4888C.
JP1 e JP2 in posizione 3 per impianti con utenti da 0 a 15.
JP1 e JP2 in posizione 2 per impianti con utenti da 16 a 35.
JP1 e JP2 in posizione 1 per impianti con utenti da 36 a 100.
6. JP4 posizione 2 di normale utilizzo.
Mettere in posizione 1 per cancellare l'auto-configurazione dell'articolo. Il LED DL1
acceso fisso segnala la buona riuscita dell'operazione di cancellazione.
Riportare il JP4 in posizione 2 e verificare che si spenga il LED DL1.
EN
Carry out the cabling and system connection procedures after disconnecting the mains
supply. Insert the input line from the external unit, and then activate the power supply
to the Mixer-power supply module Art. 4888C. The device allows a maximum of one
monitor to be powered and is able to manage a MAX of 100 users. The power supply
signals an extended short circuit, on one of the mixer outputs, through the flashing of
LED DL1.
Operating temperature range: 0-40°C.
Appliance exclusively for indoor use.
High voltage, proceed with caution.
FT SBC 04
4
4
5
2
JP4
JP2
Mixer-Netzteil Art. 4888C.
DE
Mezclador - alimentador art. 4888C.
ES
Misturador-alimentador art. 4888C.
PT
1
5
6
Install inside a closed electrical panel so that it may only be accessed by
authorised personnel.
Adequate ventilation must be provided; you should also make sure that the
ventilation openings are not covered.
System connection terminals:
1. ~230V~. Mains alternating: 230Vac (+15/-10)% 50/60Hz 0,7A.
terminal to be connected to the earthing system.
2. Lin Lin connection to the line coming from the external unit.
3. - + 17,5V +-5% 100mA max. Output for power supply Art. 1224A, Art. 1424 or
Art. 1256.
4. L1 L1 Riser branch output 1.
L2 L2 Riser branch output 2.
L3 L3 Riser branch output 3.
L4 L4Riser branch output 4.
5. Jumpers to be set according to the total number of users connected to the Mixer-
power supply Art. 4888C.
JP1 and JP2 in position 3 for systems with between 0 and 15 users.
JP1 and JP2 in position 2 for systems with between 16 and 35 users.
JP1 and JP2 in position 1 for systems with between 36 and 100 users.
6. JP4 position 2 for normal use.
Set to position 1 to cancel self-configuration of the article. If LED DL1 is steadily
illuminated, this indicates that the cancellation procedure has been successful.
Return JP4 to position 2 and make sure that LED DL1switches off.
Effectuer les opérations de câblage et de connexion de l'installation, en coupant
FR
l'alimentation du réseau. Brancher la ligne en entrée du poste extérieur et alimenter
ensuite également le module mélangeur-alimentateur Art. 4888C. Le dispositif
consent d'alimenter au maximum un moniteur et de gérer au MAXIMUM 100 usagers.
L'alimentateur signale un court-circuit prolongé sur l'une des sorties du mélangeur par
le clignotement de la led DL1.
Température de fonctionnement comprise entre : 0-40°C.
Cet appareil s'utilise uniquement en intérieur.
Tension élevée, manipuler avec précaution.
Installer en tableau électrique fermé pour l'accès exclusif au personnel qualifié.
Garantir une ventilation suffisante en vérifiant en particulier que les fentes
d'aération ne sont pas couvertes.
Bornes pour le raccordement de l'installation :
1. ~230V~. Courant alternatif de réseau : 230Vca (+15/-10)% 50/60Hz 0,7A.
borne à connecter au système de mise à la terre.
2. Lin Lin connexion à la ligne provenant du poste extérieur.
3. - + 17,5V +-5% 100mA maxi. Sortie pour alimentation Art. 1224A, Art. 1424 ou
