6.2
Ölheizung /OH
ACHTUNG
Fehlfunktion der Ölheizung durch Änderung der Raumlage.
Mögliche Sachschäden!
•
6.2.1
Thermostat positionieren
Je nach Einbauverhältnisse des Antriebs, kann eine veränderte Lage des Thermostats
benötigt werden.
Gehen Sie zum Positionieren des Thermostats wie folgt vor:
1. Öffnen Sie die Klemmschrauben [2].
2. ACHTUNG! Achten Sie bei der Montage auf die Lage der Kabelverschraubung.
3. Schrauben Sie die Klemmschrauben [2] wieder fest.
[1]
[2]
[3]
[4]
Ein Austreten von Öl ist nicht möglich, da eine Einschraubhülse dies verhindert. Der
Messfühler des Thermostats ist in diese eingeführt und mit den 2 Klemmschrauben fi-
xiert.
HINWEIS
Beachten Sie die Herstellerdokumentation.
Das Ändern der Raumlage des Antriebs darf nur in Rücksprache mit
SEW‑EURODRIVE erfolgen, da sonst die Funktion der Ölheizung nicht mehr ge-
währleistet wird.
Mögliche Sachschäden.
Montieren Sie diese so, dass keine Feuchtigkeit eindringen kann. Drehen Sie den
Thermostat in die gewünschte Position.

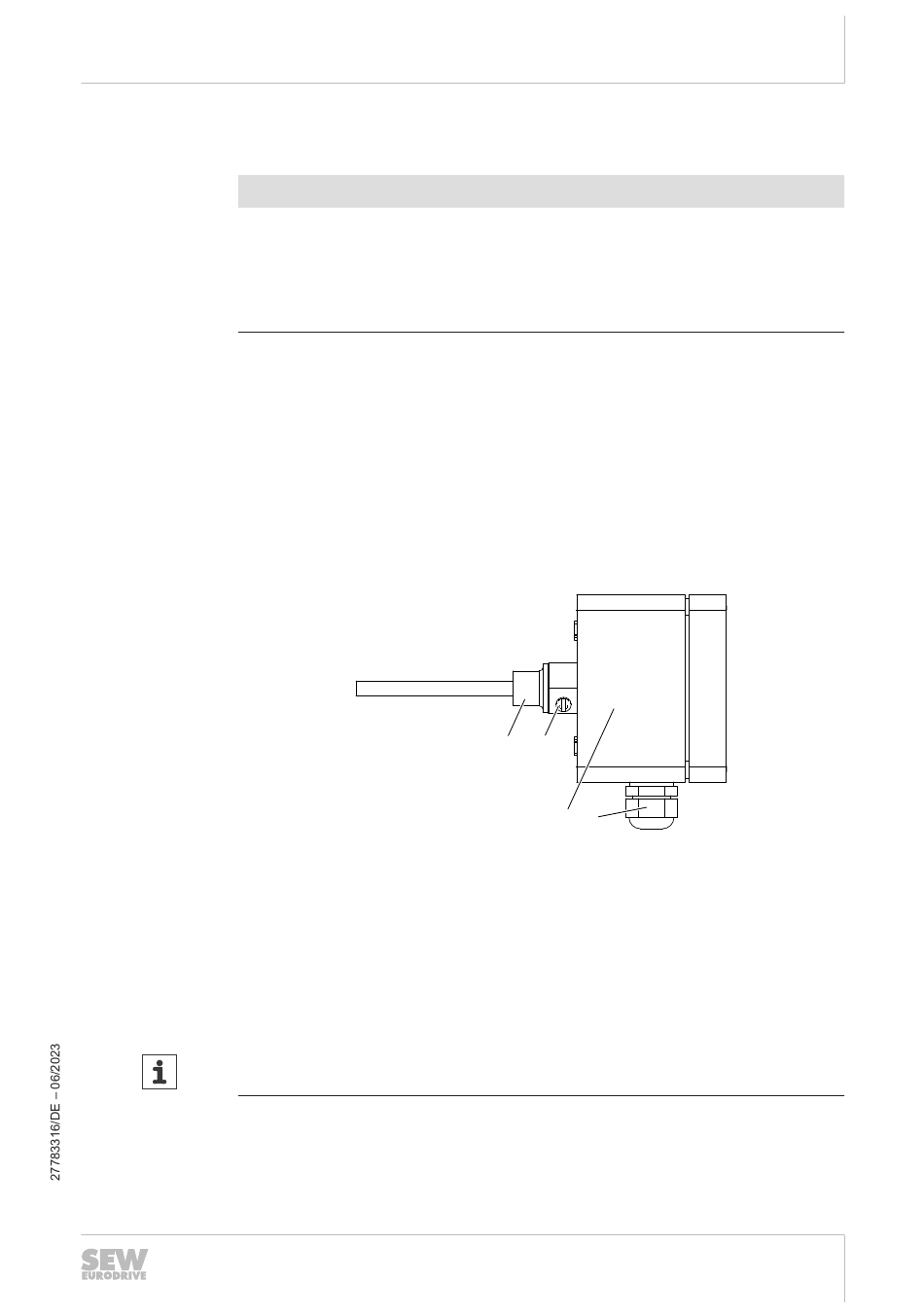

Einschraubhülse
Klemmschraube
Thermostat
Kabelverschraubung
Montage- und Betriebsanleitung – Baureihe X..e – Ausführung /HC
[1]
[2]
[3] [4]
Inbetriebnahme
6
Ölheizung /OH
2338432139
81
