7. Far passare la corrente e inserire i cavi come mostrato; infine, sistemare le coperture al
loro posto:
1. Cavo che passa dalla parte
superiore e inferiore della piastra
a muro
ASTA DI PROLUNGA ALTERNATIVA
Qualora siano in uso proiettori short throw, il TM-UST può essere allungato sino a 1,5m.
Questo risultato si ottiene installando un'asta di prolunga alla sezione 1 e installando
poi la sezione 2 all'asta di prolunga. Per ridurre la lunghezza dell'asta di prolunga,
procedere nel seguente modo:
a. Accendere il proiettore. Far scorrere su e giù la sezione 2 lungo l'asta
di prolunga finché l'immagine corrisponde all'ampiezza dello schermo/
della lavagna bianca.
b. Segnare di quanto deve essere ridotta la lunghezza dell'asta di
prolunga.
c. Spegnere il proiettore. Rimuovere il proiettore e la sezione 2 dall'asta di
prolunga.
d. Accorciare l'asta di prolunga con un seghetto per metalli.
Rimettere a posto il proiettore e la sezione 2 e terminare l'installazione.
ATTENZIONE: IL CARICO DI LAVORO MASSIMO CON L'ASTA DI PROLUNGA è PARI A
4.5KG. NON MONTARE L'ASTA DI PROLUNGA ALLA SEZIONE 1 SE QUESTA È STATA
ACCORCIATA.
46

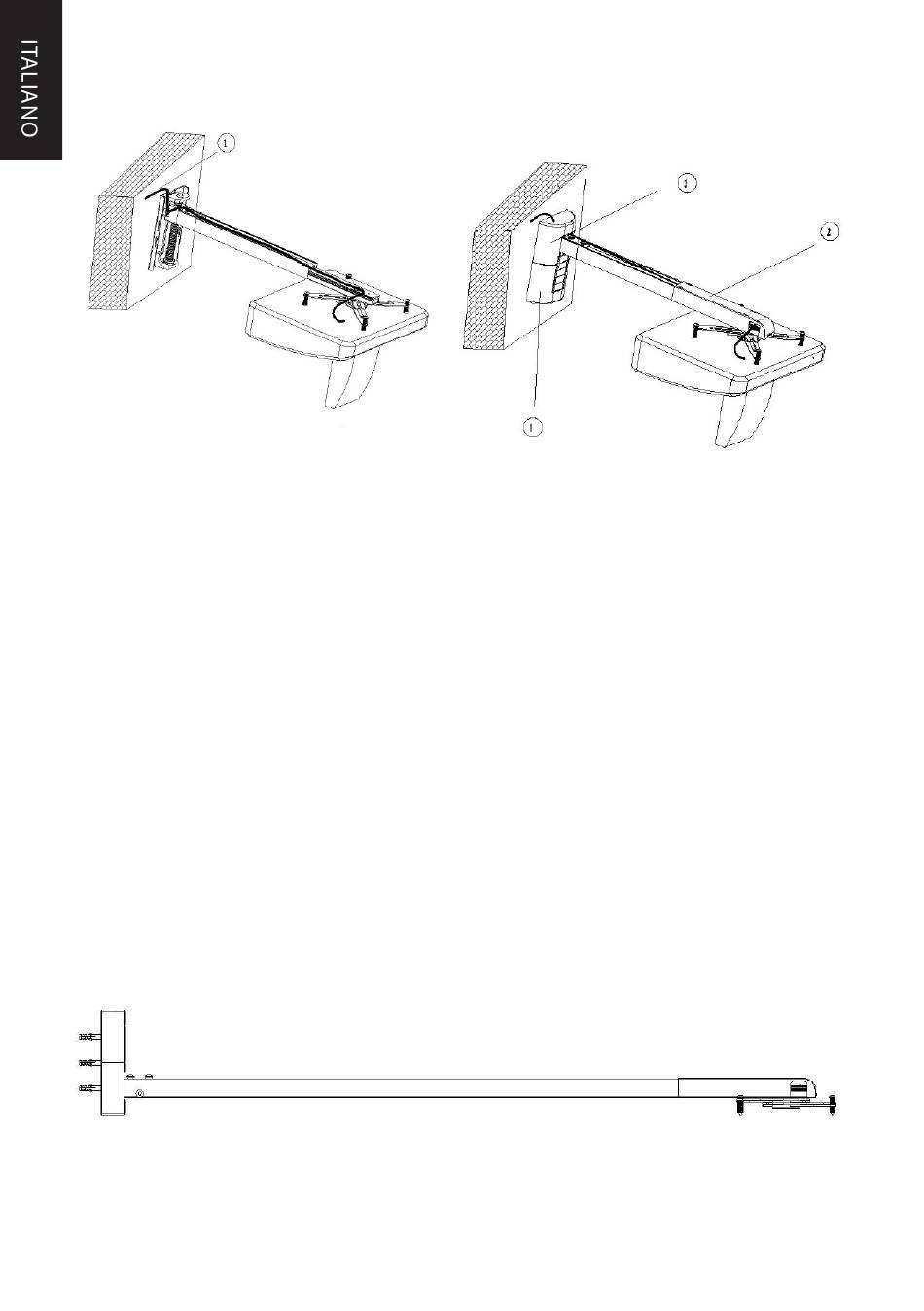

1. Copertura della piastra a muro
2. Copertura del braccio
3. Inserti della piastra a muro (per coprire
l'apertura sulla copertura della parete per la
regolazione del braccio)
