ISTRUZIONI PER L'INSTALLAZIONE

1. Fissare la piastra a muro alla parete mediante sei dispositivi di fissaggio idonei. Una
volta fissata la piastra a muro, sono disponibili 170mm per la regolazione dell'altezza,
ma è comunque importante posizionarla con attenzione. Negli ambienti con soffitto basso,
l'altezza a cui si può montare lo schermo/la lavagna bianca sarà limitata dall'altezza del
soffitto, pertanto la staffa dovrà essere montata il più vicino possibile al soffitto. Quando il
soffitto è alto, sistemare lo schermo/la lavagna bianca prima di stabilire dove posizionare il
TM-UST.
La maggior parte delle lavagne bianche interattive, una volta sistemate, possono essere
regolate lateralmente, mentre il TM-UST può essere ampiamente regolato in senso verticale.
Leggere il manuale del proiettore per suggerimenti in merito.
Per la serie di proiettori ultra short throw Hitachi CP-A, la piastra a muro dovrebbe essere
posta a 100mm a destra rispetto al centro della lavagna bianca/dello schermo guardando
verso la parete. La tabella sottostante fornisce linee guida indicative sulla distanza che
dovrebbe intercorrere tra la parte inferiore della piastra a muro e la parte superiore della
superficie guardabile dello schermo per schermi e lavagne di dimensioni normali.
Schermo Diagonale Schermo Ampiezza
(policci)
57
64
77
82
94
98
Per il proiettore ultra short throw Sanyo PLC-XE50, la piastra a muro dovrebbe essere posta
a 80mm a sinistra rispetto al centro della lavagna bianca/dello schermo guardando verso
la parete. La tabella sottostante fornisce linee guida indicative sulla distanza che dovrebbe
intercorrere tra la parte inferiore della piastra a muro e la parte superiore della superficie
guardabile dello schermo per schermi e lavagne di dimensioni normali.
Schermo Diagonale Schermo Ampiezza
(policci)
77
80
82
94
98

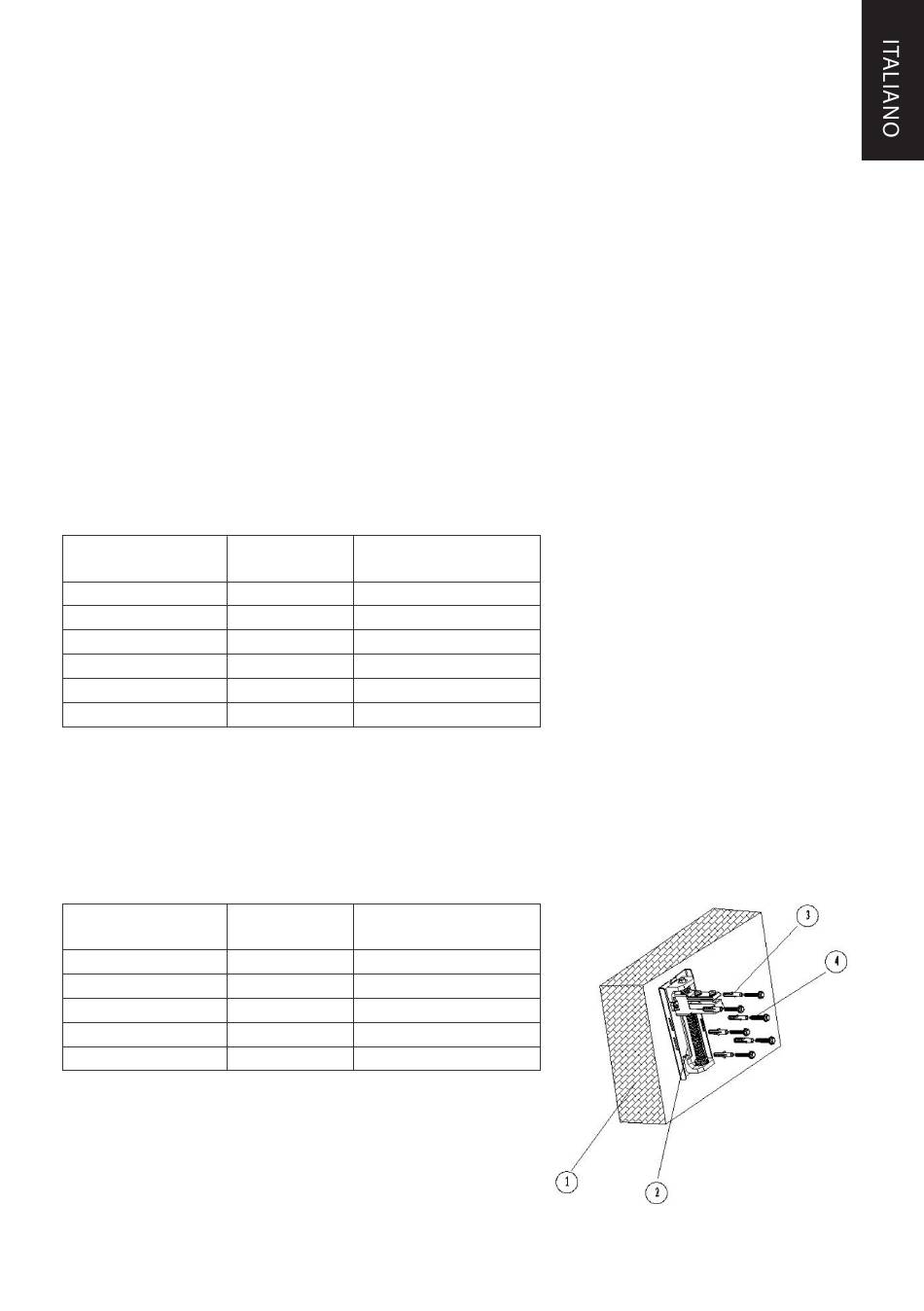

1. Parete
2. Piastra a muro
3. Tasselli
4. Bulloni ST8
Staffa Distanza
(mm) (mm)
1158 170
1300 190
1565 240
1666 290
1910 300
1991 320
Staffa Distanza
(mm) (mm)
1565 260
1626 270
1666 280
1910 320
1991 340
