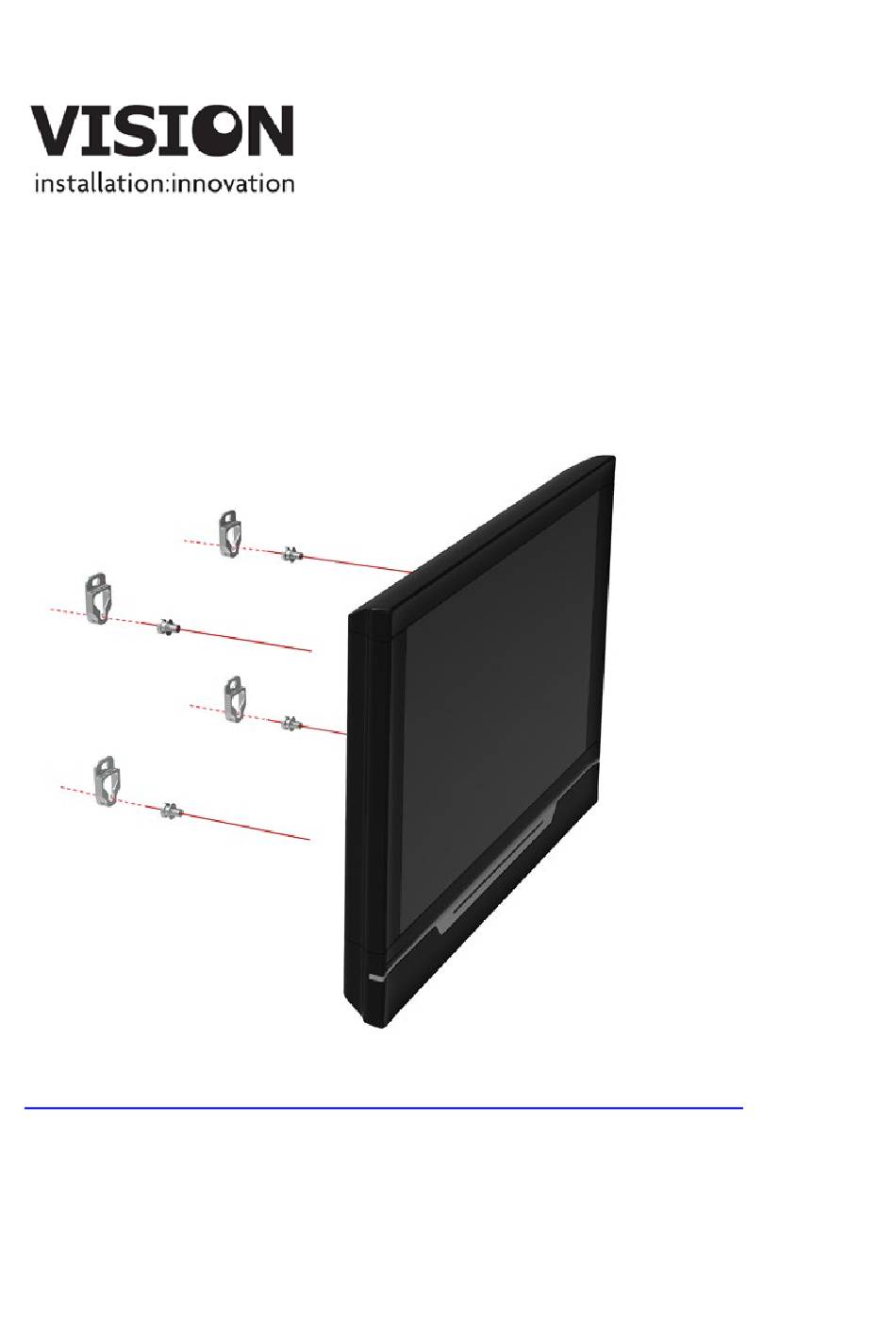

- Seite 1 BEDIENUNGSANLEITUNG TM-LCD www.visionaudiovisual.com/de/techmount-de/tm-lcd-de TM-LCD_manual_de_v1...
- Seite 2 BEDIENUNGSANLEITUNG TM-LCD Herzlichen Glückwunsch zum Kauf der Vision TM-LCD. Um die beste Leistung zu erzielen, sollten Sie diese Bedienungsanleitung lesen und das Produkt nur entsprechend den Anweisungen verwenden. WARNUNG Achten Sie bei der Installation darauf, die Vorschriften bezüglich der Gesundheit am Arbeitsplatz und der Sicherheit zu befolgen: •...
- Seite 3 Alle Produkte werden durch Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd, eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH. INHALT 3 x TM-LCD Wandhalterungen (Zamak3, silber lackiert) 1 x TM-LCD Wandhalterungen mit Gewindebohrung (Zamak3, silber lackiert) 4 x M4×12 Fingerschrauben (Q235, vernickelt, Festigkeitsklasse: 4.8)
- Seite 4 Verwenden Sie die Wasserwaage zur Ausrichtung. Berücksichtigen Sie bei der Position, dass die Befestigungsteile in einer tragenden Struktur verankert werden müssen. Bringen Sie die 4 x TM-LCD-Halterungen mit dafür geeigneten Befestigungen an der Wand 1. ST8×50 Schraube 2. M8 Rechteckscheibe 3.
- Seite 5 1. Fingerschrauben 2. TM-LCD-Halter 3. RT-Dübel 4×30 Drehen Sie die mitgelieferten 4 Fingerschrauben mit den Fingern in die Befestigungspunkte auf der Rückseite des Bildschirms. Drehen Sie die Schrauben fingerfest. 1. Fingerschrauben 2. Bildschirm HINWEIS: EINIGE BILDSCHIRME HABEN VERSENKTE BEFESTIGUNGSPUNKTE, IN DIE DIE MITGELIEFERTEN SCHRAUBEN GGF.
- Seite 6 Verwenden Sie die Wasserwaage zur Ausrichtung. Berücksichtigen Sie bei der Position, dass die Befestigungsteile in einer tragenden Struktur verankert werden müssen. Befestigen Sie die TM-LCD-Halterungen gemäß den Schritten 3-5 auf der vorherigen Seite an der Wand. Die Halterungen müssen so positioniert werden, dass die Markierungen, die Sie auf der Schablone angebracht haben, unten im Schlüsselloch der TM-LCD-...
-
Seite 7: Technische Daten
TECHNISCHE DATEN Halterung Abmessungen: 56 x 36 x 10mm Gewicht: 310g GEWÄHRLEISTUNG Für das Produkt wird eine 2-jährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden mit denjenigen des autorisierten nationalen Verkäufers an der Verkaufsstelle abgeglichen, um jeden Zweifel auszuschließen.
