MONTAGEANLEITUNG
1. Bringen Sie die Wandplatte mit sechs dafür geeigneten Befestigungen an der Wand
an. Nach Anbringung der Wandplatte kann die Höhe noch um bis zu 170 mm verändert
werden. Dennoch ist bei der Positionierung auf größtmögliche Genauigkeit zu achten. In
niedrigen Räumen wird die maximale Höhe, in der die Bildwand/das Whiteboard befestigt
werden kann, von der Höhe der Decke bestimmt. Daher sollte die Halterung so nahe wie
möglich an der Decke angebracht werden. In hohen Räumen sollte zunächst die Bildwand/
das Whiteboard befestigt werden, damit anschließend die Positionierungshöhe des TM-UST
ermittelt werden kann.
Die meisten interaktiven Whiteboards können nach ihrer Montage seitlich verschoben
werden, zudem verfügt das TM-UST über einen großen Spielraum bei der Höhenverstellung.
Weitere Informationen hierzu finden Sie in der Bedienungsanleitung des Projektors.
Für Ultra-Nah-Projektoren der Serie CP-A von Hitachi sollte sich die Wandplatte 100 mm
rechts vom Mittelpunkt der Bildwand/des Whiteboards befinden (Blickrichtung zur Wand).
Die untenstehende Tabelle enthält Richtwerte für den Abstand zwischen der Unterkante der
Wandplatte und der Oberkante des sichtbaren Teils der Bildwand für gängige Bildwand- und
Whiteboard-Größen.
Bildwand
Bilddiagonale (zoll)
57
64
77
82
94
98
Für den Ultra-Nah-Projektor PLC-XE50 von Sanyo sollte sich die Wandplatte 80 mm links
vom Mittelpunkt der Bildwand/des Whiteboards befinden (Blickrichtung zur Wand). Die
untenstehende Tabelle enthält Richtwerte für den Abstand zwischen der Unterkante der
Wandplatte und der Oberkante des sichtbaren Teils der Bildwand für gängige Bildwand- und
Whiteboard-Größen.
Bildwand
Bilddiagonale (zoll)
77
80
82
94
98

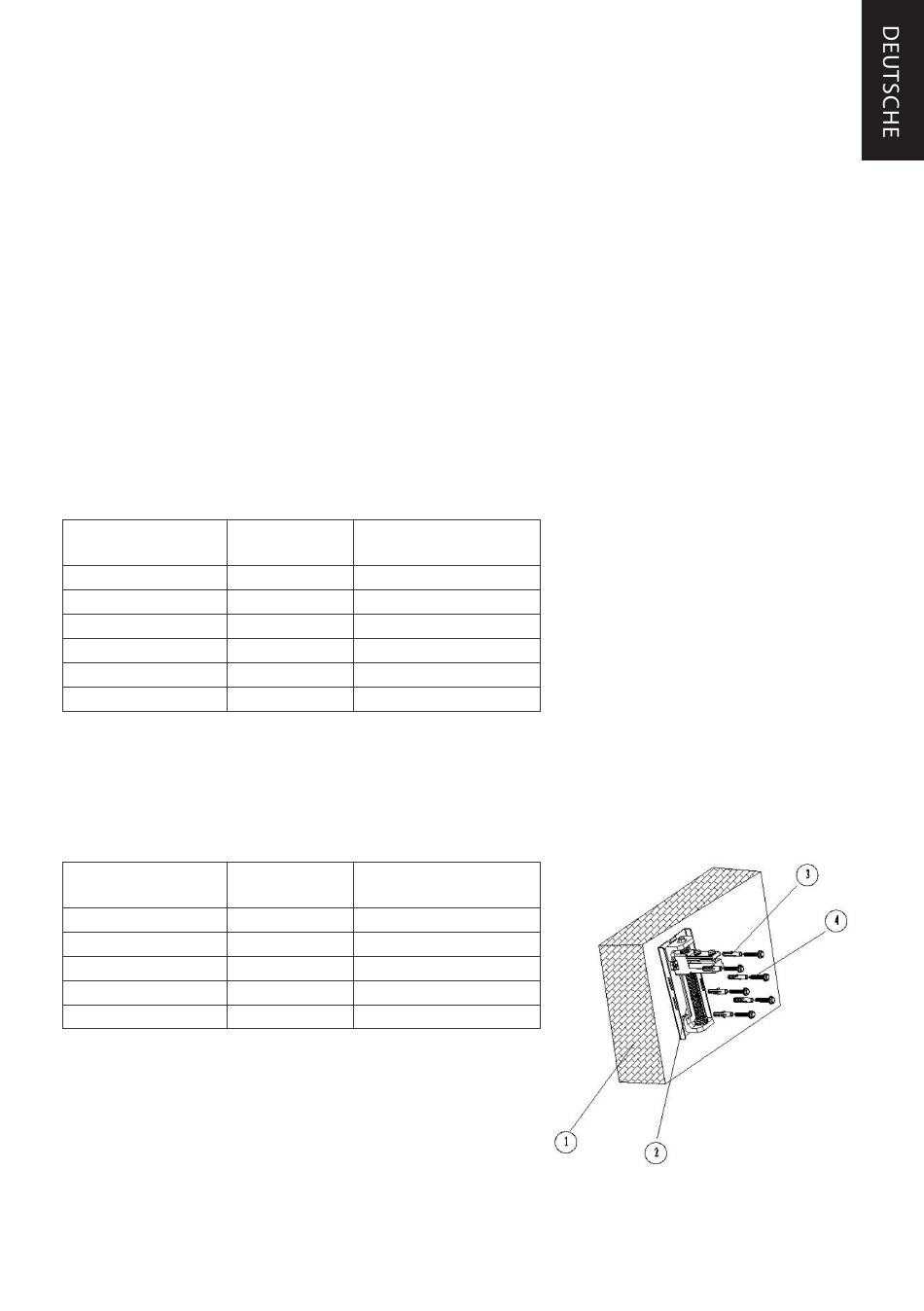

1. Wand
2. Wandplatte
3. Wanddübel
4. ST8 Schrauben
Bildwand Halterung
Breite (mm) Abstand (mm)
1158
1300
1565
1666
1910
1991
Bildwand Halterung
Breite (mm) Abstand (mm)
1565
1626
1666
1910
1991
170
190
240
290
300
320
260
270
280
320
340
