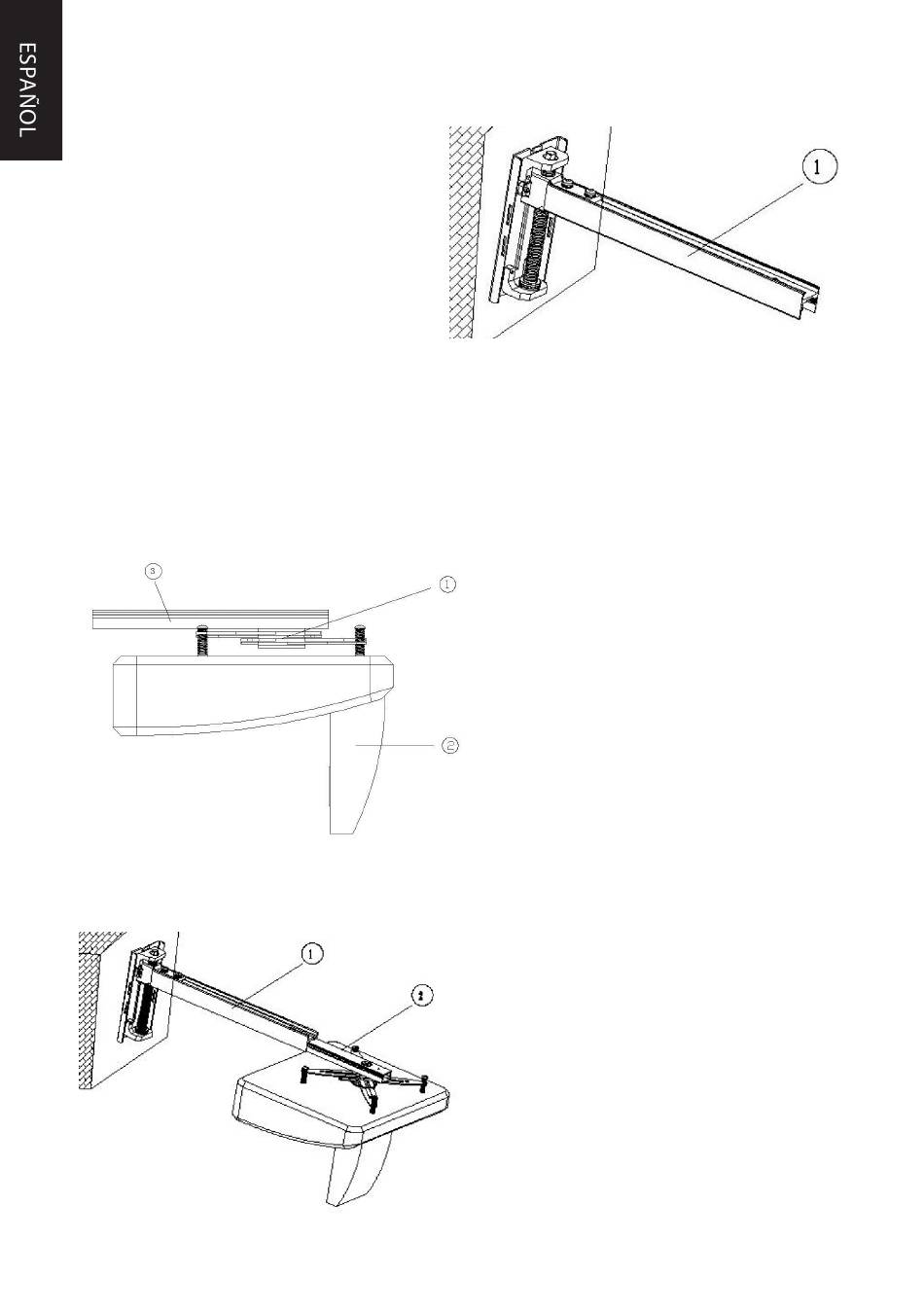

2. Coloque la sección 1 del brazo
en la placa de pared y sujétela
con firmeza utilizando los cuatro
pasadores hexagonales que se
incluyen.
3. Coloque el accesorio de cruceta universal que se incluye en el proyecto tal como
se muestra. Para ello, enrosque los tornillos de 43 mm que se incluyen en los tornillos
huecos que ya están colocados en cada "pie" del accesorio de cruceta. El modelo
Hitachi necesita tornillos M6 y el modelo Sanyo necesita M4. Se incluyen otros tamaños
de tornillos para cubrir las necesidades de distintos proyectores.
Coloque el accesorio de cruceta en la sección 2 del brazo, tal como se indica:
4. Coja las piezas que acaba de montar y deslice la sección 2 del brazo en la sección 1,
tal como se indica a continuación.
20
1. Sección 1 del brazo
1. Accesorio de cruceta universal
2. Proyector
3. Sección 2 del brazo
Si la pantalla/pizarra eléctrica es muy
pequeña (por ejemplo, 57" de diámetro),
será necesario insertar primero el extremo
del proyector de la sección 2 de forma
que el proyector no quede orientado
hacia la pared y, a continuación, girar el
proyector 180 grados.
1. Sección 1 del brazo
2. Sección 2 del brazo
