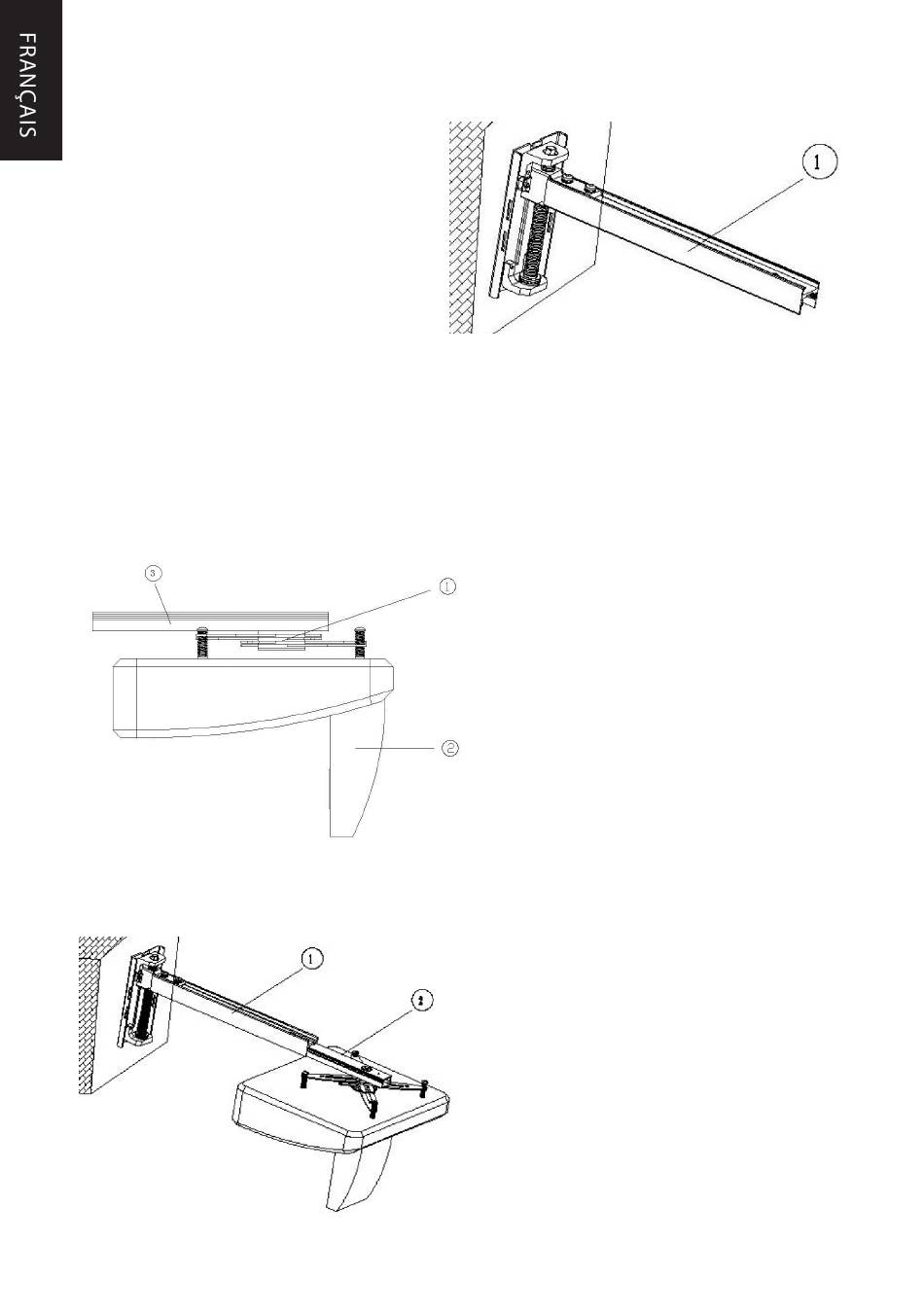

2. Insérer la partie 1 du support
mobile dans la plaque murale, puis
serrer fermement en utilisant les
boulons de sécurité « pin-hex ».
3. Insérer le support-étoile universel fourni (voir illustration ci-dessous), puis fileter les vis
de 43 mm fournies dans les vis creuses déjà installées sur chaque « bras » du support-
étoile. La marque Hitachi nécessite des vis de type M6 tandis que Sanyo nécessite des
vis de type M4. D'autres types de vis sont fournis pour une utilisation avec d'autres
marques de projecteurs.
Insérer le support-étoile sur la partie 2 du support mobile (voir illustration ci-dessous).
4. Faire glisser la partie 2 du support mobile, qui se trouve avec les parties assemblées
ci-dessus, dans la partie 1 du support mobile (voir illustration ci-dessous).
12
1. Partie 1 du
support mobile
1. Support-étoile universel
2. Projecteur
3. Partie 2 du support mobile
Si l'écran / le tableau blanc est trop petit
(ex. : diamètre de 145 cm), il faut insérer
la partie 2 de l'extrémité du projecteur en
premier de façon à ce que le projecteur
soit dans le sens opposé au mur, ensuite
faire pivoter le projecteur de 180°.
1. Partie 1 du support mobile
2. Partie 2 du support mobile
