Inhaltszusammenfassung für Vision TM-ST2

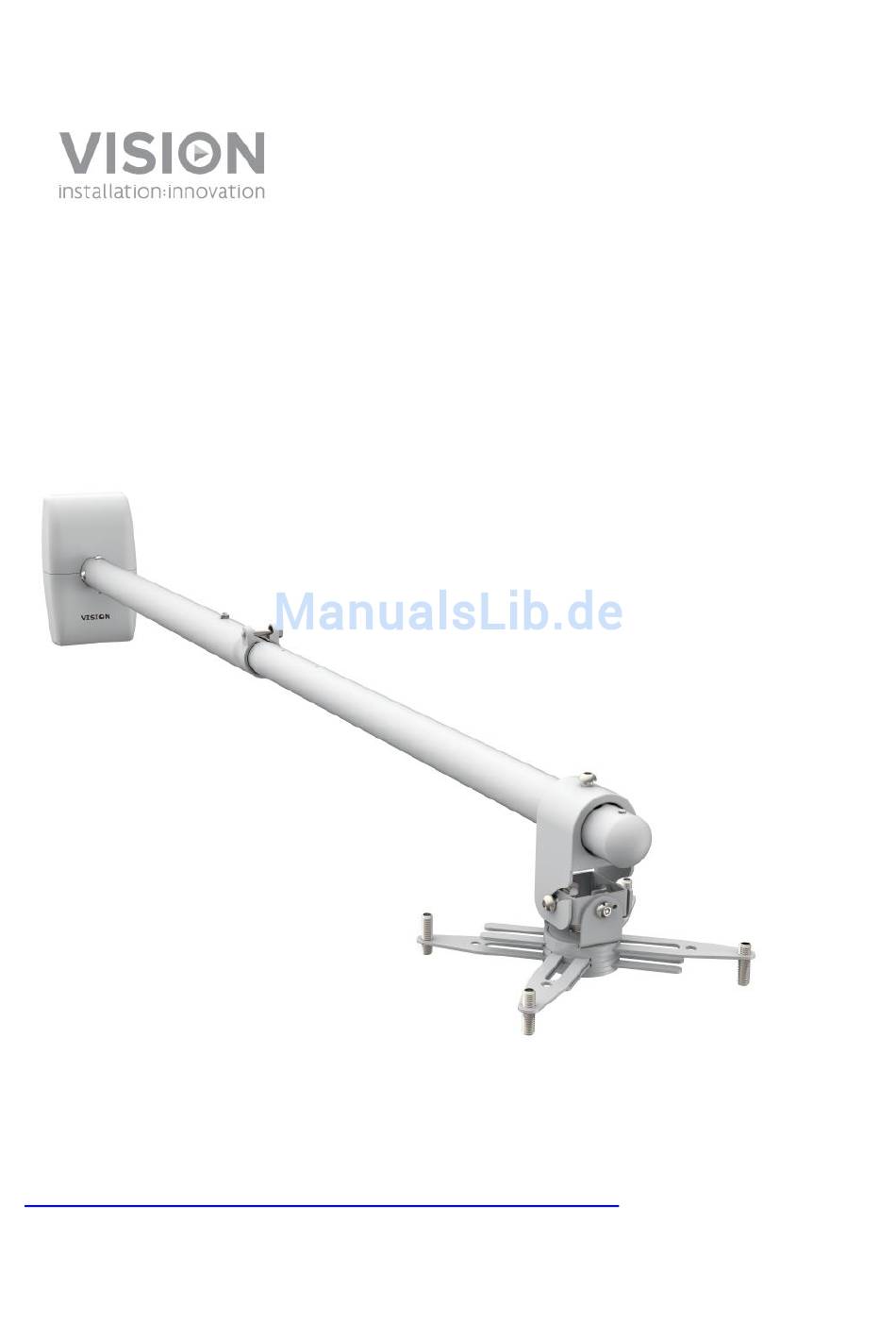

- Seite 1 TM-ST2 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techmount/tm-st2 TM-ST2_manual_de...
- Seite 2 TM-ST2_manual_de...
-
Seite 3: Konformitätserklärung
SICHERSTELLEN, DASS DAS KABEL NICHT VERDREHT, GEQUETSCHT ODER GESCHIRMT IST! Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. WEEE-Registrierung:... - Seite 4 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. ZUBEHÖR Muffe für M2.5-Schraube TM-ST2_manual_de...
-
Seite 5: Installation
INSTALLATION ANBRINGEN DER WANDPLATTE Beim Anbringen an eine Ständerwand müssen Sie die Platte über dem Ständer positionieren. Die Projektorlinse sollte sich mindestens 300 mm über dem oberen Rand des Bildschirms befinden. Informieren Sie sich im Handbuch zum Projektor über die beste Position. Stellen Sie sicher, dass die korrekten Haltevorrichtungen verwendet werden, um das Techmount-Produkt an der Wand oder der Decke zu befestigen. - Seite 6 OPTIONAL: KÜRZEN DES TELESKOPARMS Falls der Teleskoparm zu lang ist, kürzen Sie ihn auf die erforderliche Länge. Es ist möglicherweise erforderlich, beide Stangen zu kürzen. Legen Sie die Bohrschablone der TM-1200 an und bohren Sie erneut Löcher in die äußere Stange. ANBRINGEN DES TELESKOPARMS AN DEN FÜHRUNGSZAPFEN Führen Sie die Kabel durch den Teleskoparm und befestigen Sie diesen anschließend am Führungszapfen.
- Seite 7 AUFSCHIEBEN DER PROJEKTOR-AUFHÄNGEVORRICHTUNG ANBRINGEN DER ENDKAPPE ANBRINGEN DER HALTERUNG AM PROJEKTOR Befestigen Sie das Gelenkkreuz am Projektor. TM-ST2_manual_de...
- Seite 8 ANBRINGEN DER PROJEKTOREINHEIT AN DER PROJEKTOR-AUFHÄNGEVORRICHTUNG ANPASSEN DES PROJEKTORS Schalten Sie den Projektor ein, stellen Sie den Zoom auf das größte Bild ein und passen Sie die Länge der Stange an. Ziehen Sie alle Einstellschrauben fest. Zur Anpassung der Länge des Teleskoparms lösen 10.
- Seite 9 TECHNISCHE DATEN LÄNGE DER TELESKOPSTANGE: 930 - 1530 mm MONTAGEFLÄCHE WANDPLATTE: 250 x 152 mm (Höhe x Breite) VERPACKUNGSGEWICHT: 5,6 kg ZULÄSSIGE BELASTUNG: 10 kg FARBE: satiniertes Weiß TM-ST2_manual_de...
- Seite 10 Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
