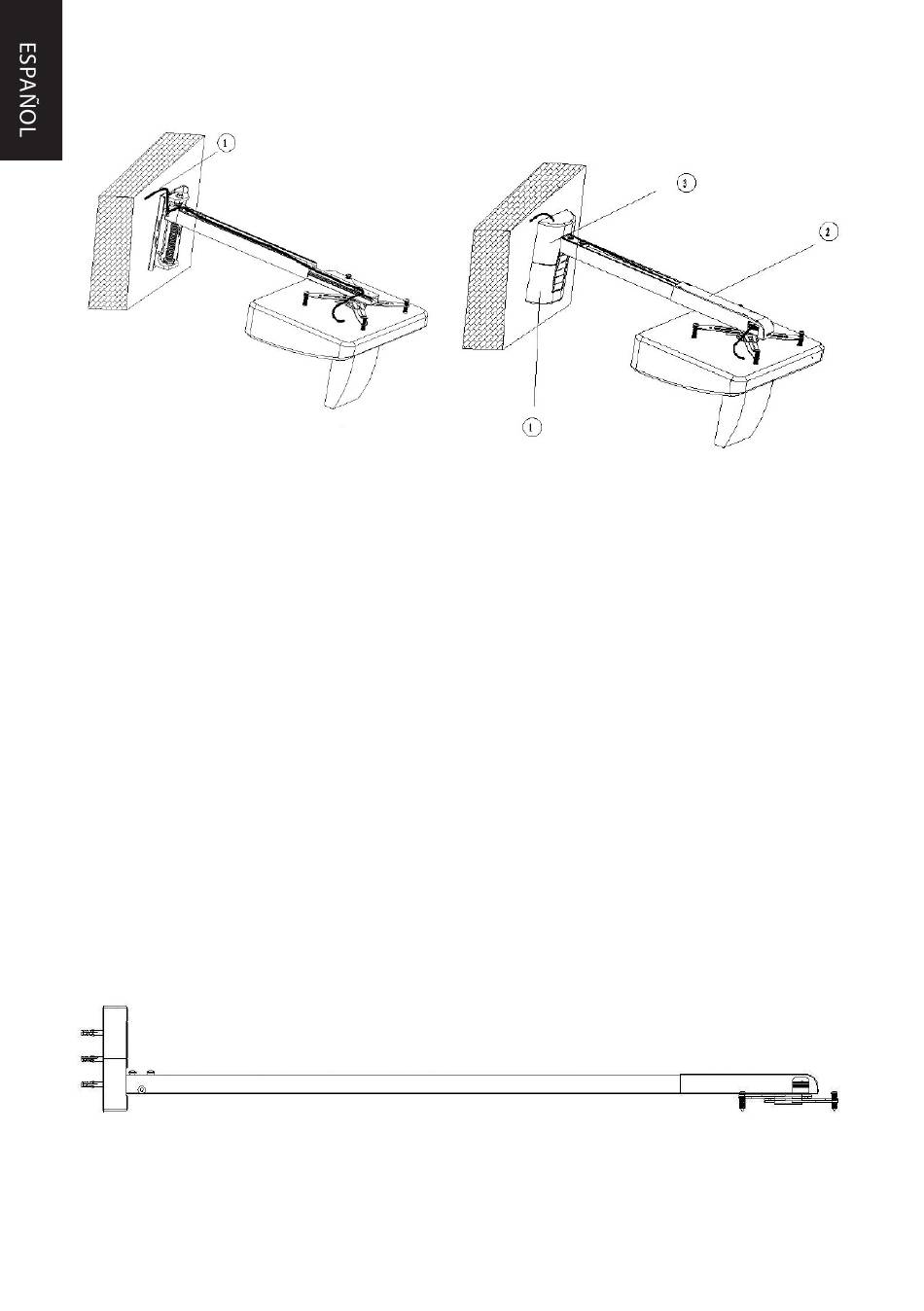

7. Guíe los cables de electricidad y de entrada tal como se indica y coloque las tapas en
su sitio:
1. Recorrido del cable en la parte
superior e inferior de la placa de pared.
COLOCACIÓN DEL VÁSTAGO DE EXTENSIÓN ALTERNATIVO
El TM-UST se puede alargar hasta 1,5 m para proyectores de distancia corta. Esto
se consigue colocando un vástago de extensión en la sección 1 y acoplando, a
continuación, la sección 2 en el vástago de extensión. Para cortar la longitud que sobre
del vástago de extensión realice el proceso siguiente:
a. Encienda el proyector. Deslice la sección 2 hacia arriba y hacia abajo
por el vástago de extensión hasta que esté en su sitio de forma que la
imagen coincida con el ancho de la pantalla/pizarra electrónica.
b. Marque la longitud que sobra del vástago de extensión.
c. Apague el proyector. Retire del vástago de extensión el proyector y el
montaje de la sección 2.
d. Corte el vástago de extensión con una sierra para metales por el
extremo del proyector.
Vuelva a colocar el proyector y el montaje de la sección 2 y complete la instalación.
ADVERTENCIA: EL LÍMITE DE CARGA DE TRABAJO SEGURA CON EL VÁSTAGO DE
EXTENSIÓN ES DE 4.5KG. NO ACOPLE EL VÁSTAGO DE EXTENSIÓN EN LA SECCIÓN
1 SI ÉSTA SE HA ACORTADO.
22
1. Tapa de la placa de pared.
2. Tapa del brazo.
3. Inserciones de la placa de pared, que se
utilizan para cubrir el orificio del rango de
ajuste del brazo en la tapa de la pared.
