INSTALLATIE-INSTRUCTIES

1. Bevestig de muurplaat met de zes juiste bevestigingsmaterialen aan de muur. Nadat u
de muurplaat heeft bevestigd, is er nog een verticale speling van 170 mm. Het blijft echter
belangrijk dat u de muurplaat zorgvuldig op zijn plaats brengt. Indien u laag plafond heeft,
is er maar beperkte ruimte om het scherm/whiteboard op te hangen, dus dient u de steun zo
dicht mogelijk onder het plafond te hangen. Als het plafond hoog genoeg is, dient u eerst
het scherm/whiteboard op te hangen om te bepalen waar de TM-UST moet komen.
De meeste interactieve whiteboards kunnen aan beide kanten worden aangepast zodra ze
op hun plaats hangen. Bovendien biedt de TM-UST voldoende mogelijkheid om verticaal te
worden aangepast. Lees de handleiding van de projector voor advies.
Bij de Hitachi CP-A-reeks van Ultra Short Throw projectoren dient de muurplaat 100 mm
rechts van het midden van het whiteboard/scherm te zijn geplaatst als je naar de muur kijkt.
Onderstaande tabel geeft bij benadering richtlijnen voor de afstand tussen de onderkant van
de muurplaat en de bovenkant van het zichtbare schermoppervlak voor standaardmaten van
schermen en whiteboards.
Scherm Diagonaal Scherm Breedte
(inches)
57
64
77
82
94
98
Bij de Sanyo PLC-XE50 Ultra Short Throw projector dient de muurplaat 80 mm links
van het midden van het whiteboard/scherm te zijn geplaatst als je naar de muur kijkt.
Onderstaande tabel geeft bij benadering richtlijnen voor de afstand tussen de onderkant van
de muurplaat en de bovenkant van het zichtbare schermoppervlak voor standaardmaten van
schermen en whiteboards.
Scherm Diagonaal Scherm Breedte
(inches)
77
80
82
94
98

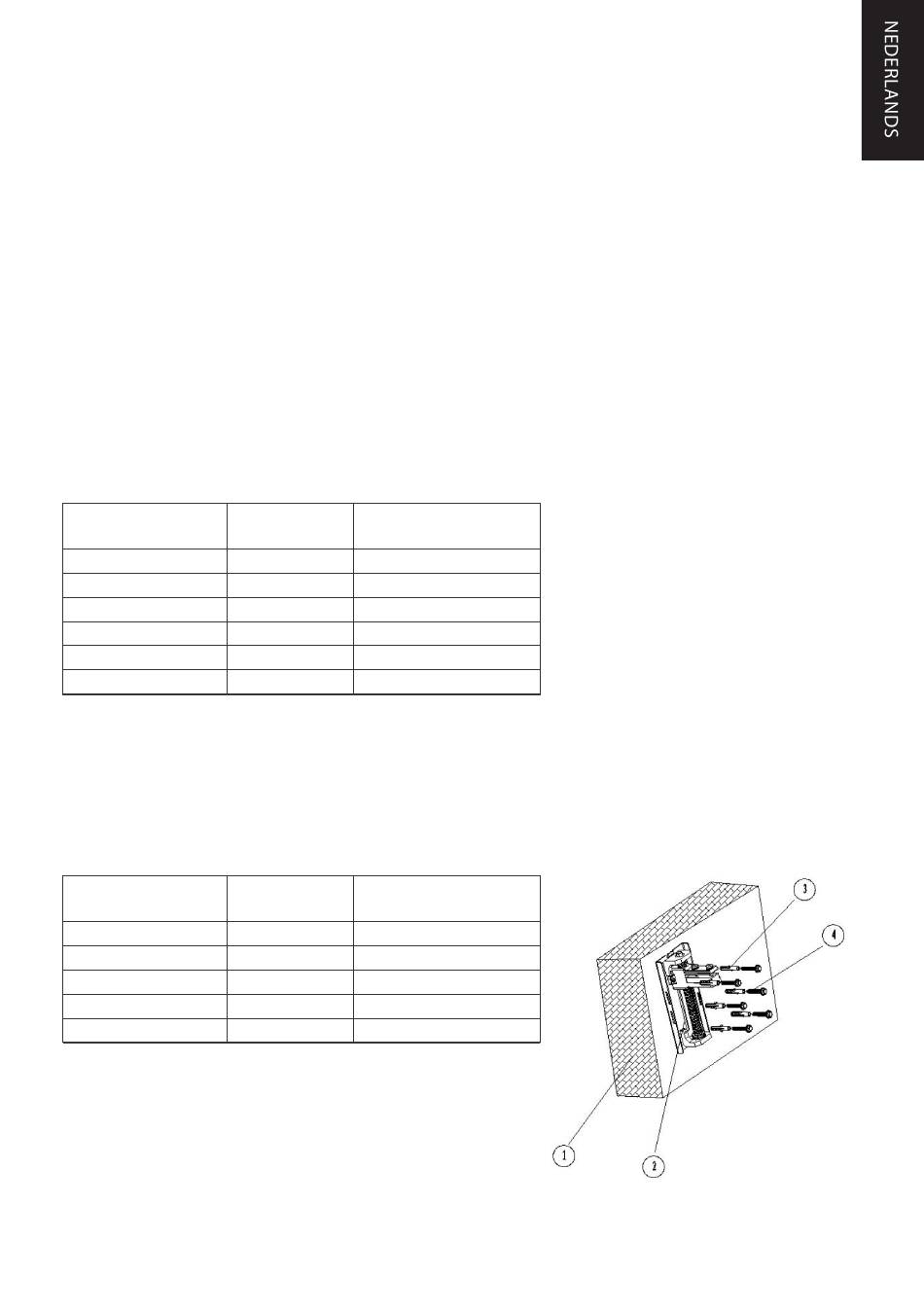

1. Muur
2. Muurplaat
3. Pluggen
4. ST8-bouten
Steun Afstand
(mm) (mm)
1158 170
1300 190
1565 240
1666 290
1910 300
1991 320
Steun Afstand
(mm) (mm)
1565 260
1626 270
1666 280
1910 320
1991 340
27
