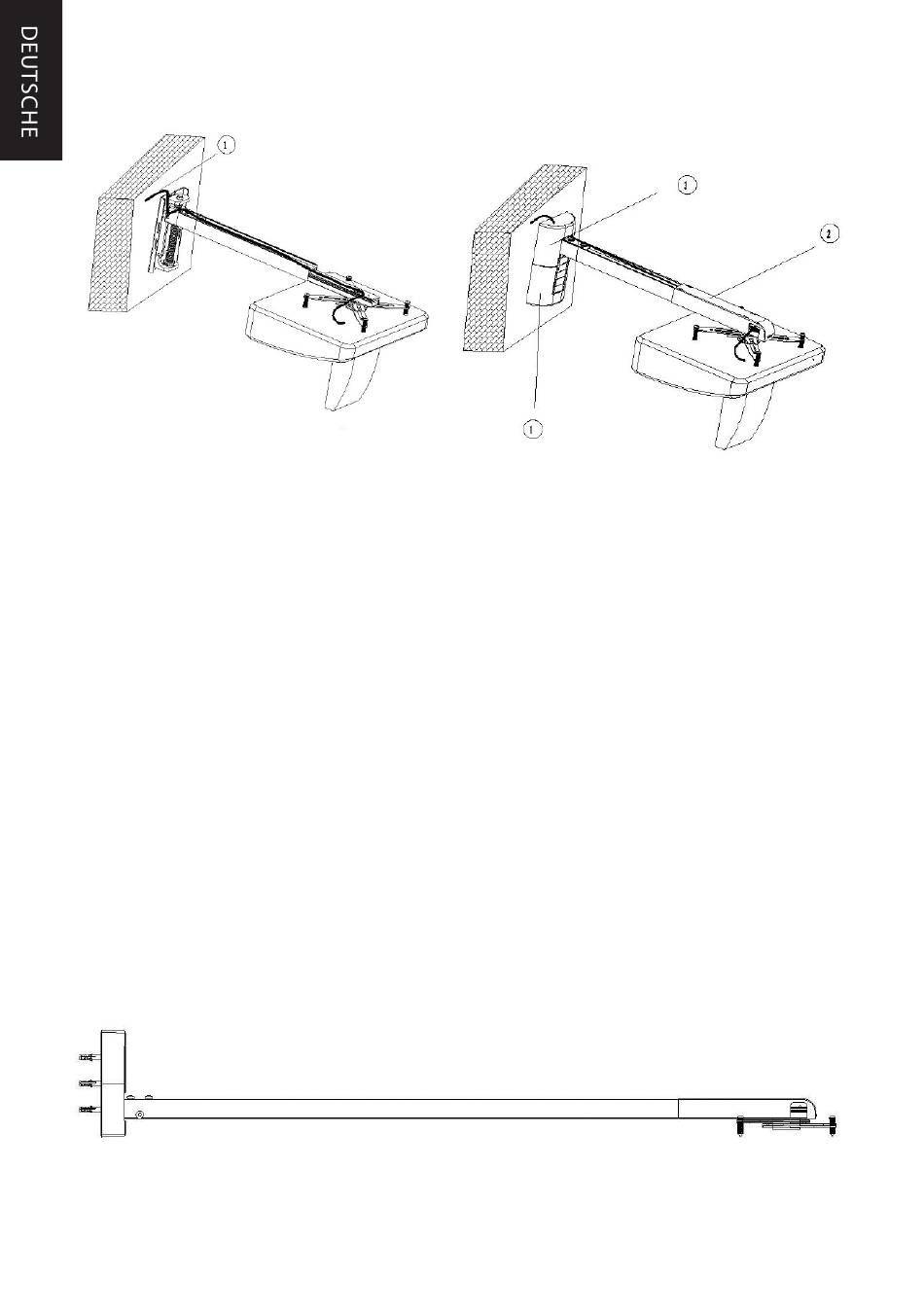

7. Führen Sie die Netz- und Eingangskabel entsprechend der Abbildung und setzen Sie
die Abdeckungen auf:
1. Kabelführung ober- und unterhalb
der Wandplatte
ALTERNATIVE VERLÄNGERUNGSARMHALTERUNG
Das TM-UST kann für Ultra-Nah-Projektoren um bis zu 1,5 m verlängert werden. Hierfür
muss Abschnitt 1 mit dem Verlängerungsarm und dieser mit Abschnitt 2 verbunden
werden. Um den Verlängerungsarm auf das gewünschte Maß zu kürzen, gehen Sie wie
folgt vor:
a. Schalten Sie den Projektor ein. Schieben Sie Abschnitt 2 am
Verlängerungsarm auf und ab, bis das Bild mit der Breite der Bildwand/
des Whiteboards übereinstimmt.
b. Markieren Sie den überstehenden Teil des Verlängerungsarms.
c. Schalten Sie den Projektor aus. Trennen Sie die Einheit aus Projektor und
Abschnitt 2 vom Verlängerungsarm.
d. Kürzen Sie den Verlängerungsarm am dem Projektor zugewandten Ende
mit einer Metallsäge.
Bringen Sie die Einheit aus Projektor und Abschnitt 2 wieder an und schließen Sie die
Montage ab.
WARNHINWEIS: DIE MAXIMALE TRAGFÄHIGKEIT BEI VERWENDUNG DES
VERLÄNGERUNGSARMS BETRÄGT 4.5KG. BRINGEN SIE DEN VERLÄNGERUNGSARM
NICHT AN ABSCHNITT 1 AN, WENN ABSCHNITT 1 ZUVOR GEKÜRZT WURDE.
38
1. Wandplattenabdeckung
2. Armabdeckung
3. Wandplatteneinsätze (zur Abdeckung
des Armeinstellungslochs an der
Wandabdeckung)
