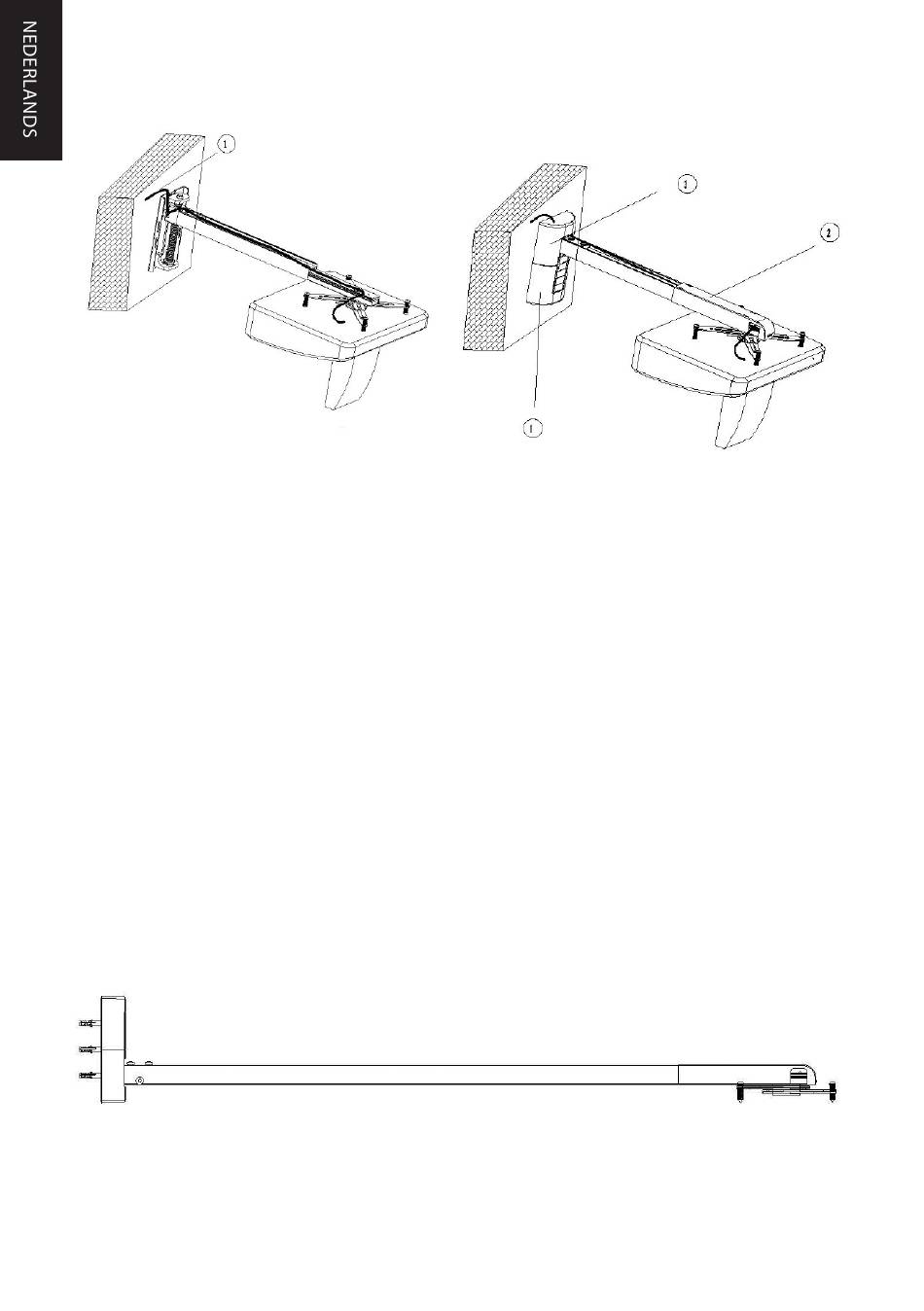

7. Leid de stroom- en invoerkabels zoals op de afbeelding en klem de deksels weer op hun
plaats:
1. Kabelgeleiding aan de boven- en
onderkant van de muurplaat
ALTERNATIEVE BEVESTIGING MET VERLENGSTUK
De TM-UST kan tot 1,5 m verlengd worden voor Short Throw projectoren. Dit wordt bereikt
door het verlengstuk op sectie 1 te monteren en vervolgens sectie 2 op het verlengstuk.
Om het uitstekende deel van het verlengstuk af te snijden doet u het volgende:
a. Zet de projector aan. Schuif sectie 2 heen en weer op het verlengstuk
totdat het beeld net zo breed is als het scherm/whiteboard.
b. Markeer het uitstekende gedeelte van het verlengstuk
c. Zet de projector uit. Verwijder de projector en de sectie 2-assemblage
van het verlengstuk.
d. Snijd met een metaalzaag een deel van het verlengstuk af aan het einde
van de projector.
Plaats de projector en de sectie 2-assemblage weer terug en maak de installatie af.
WAARSCHUWING: DE VEILIGE WERKLADING VAN HET VERLENGSTUK IS 4.5KG.
BEVESTIG HET VERLENGSTUK NIET AAN SECTIE 1 ALS SECTIE 1 IS INGEKORT.
30
1. Muurplaatdeksel
2. Armdeksel
3. Muurplaatinzetstukken (gebruikt om de
gaten voor de armaanpassingen op het
muurdeksel af te dekken)
