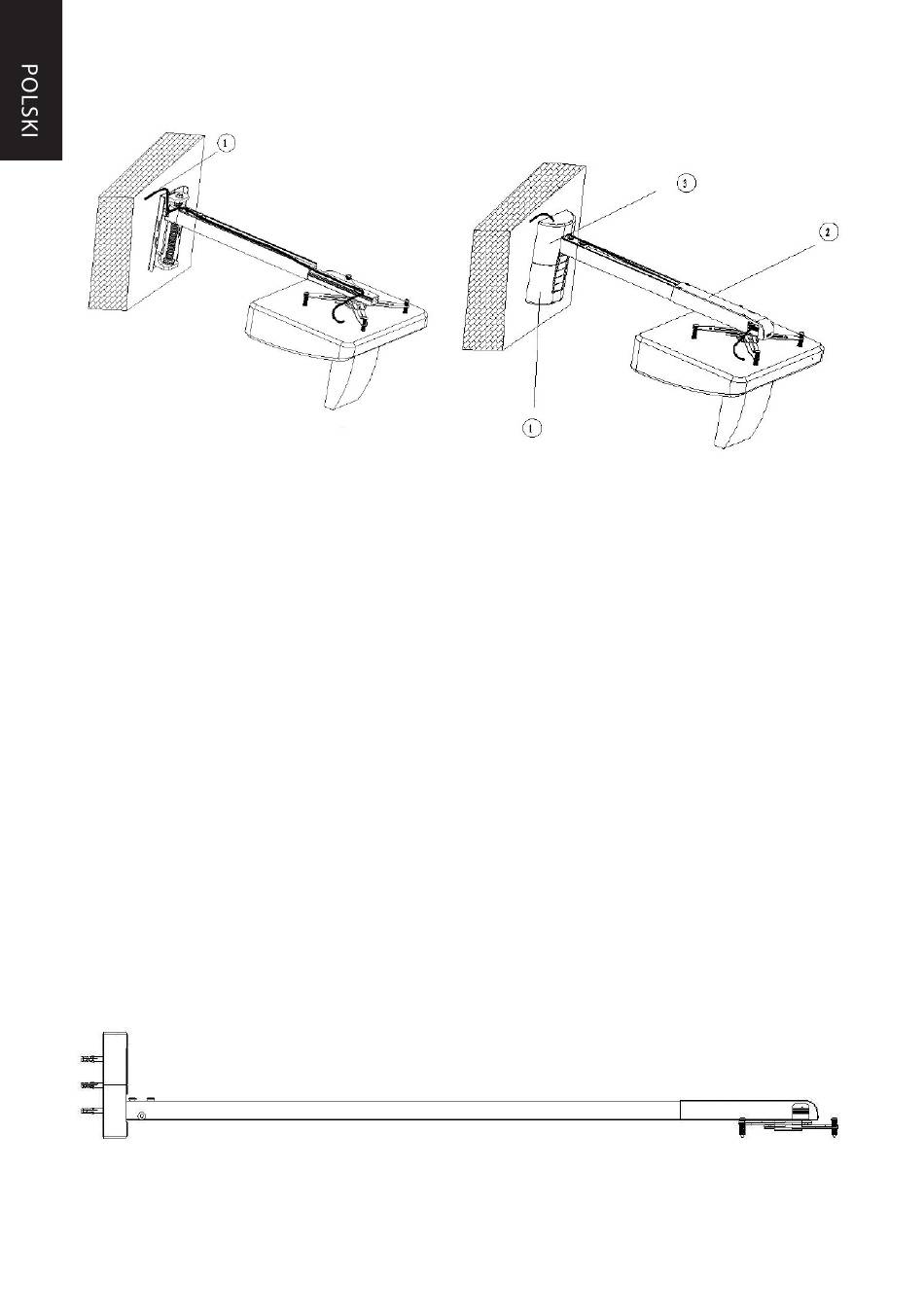

7. Przeprowadź przewody zasilające i sygnałowe tak, jak pokazano na ilustracji, i załóż
na elementy uchwytu przeznaczone dla nich osłony:
1. Sposób poprowadzenia
przewodów
ZASTOSOWANIE BELKI PRZEDŁUŻAJĄCEJ
Wysięgnik uchwytu do projektorów szerokokątnych TM-UST można przedłużyć, zwiększając
jego długość nawet do 1,5 m. W tym celu należy użyć belki przedłużającej, której jeden
koniec mocuje się do segmentu 1 wysięgnika, a następnie nakłada się na jej drugi koniec
segment 2. Nadmiar długości belki przedłużającej należy odciąć, postępując w następujący
sposób:
a. Włącz projektor. Przesuwając segment 2 wysięgnika po belce przedłużającej,
ustaw projektor we właściwej odległości od powierzchni projekcyjnej
ekranu lub tablicy, tak, aby rzutowany obraz optymalnie dostosował się
do jej szerokości.
b. Zaznacz nadmiar długości na belce przedłużającej
c. Wyłącz projektor. Zdejmij projektor z przymocowanym do niego
segmentem 2 wysięgnika z belki przedłużającej.
d. Skróć belkę przedłużającą, za pomocą piłki do metalu przycinając
jego koniec po stronie projektora do zaznaczonej wcześniej długości.
Z powrotem nałóż na belkę przedłużającą segment 2 z przymocowanym do niego
projektorem i dokończ proces instalacji
OSTRZEŻENIE: W PRZYPADKU ZASTOSOWANIA BELKI PRZEDŁUŻAJĄCEJ, MAKSYMALNE
DOPUSZCZALNE OBCIĄŻENIE ROBOCZE UCHWYTU WYNOSI 4,5 KG. NIE WOLNO
ZAKŁADAĆ BELKI PRZEDŁUŻAJĄCEJ, JEŻELI SKRÓCONO SEGMENT 1 WYSIĘGNIKA.
54
1. Osłona podstawy
2. Osłona wysięgnika
3. Nakładki na podstawę (zasłaniają otwór
pionowej regulacji położenia wysięgnika)
