INSTRUCCIONES DE INSTALACIÓN
1. Acople la placa de pared a la pared con seis dispositivos de sujeción adecuados.
Cuando haya colocado la placa de pared dispondrá de 170 mm para ajustar la altura,
aunque es importante colocarla con cuidado. En estancias con techos bajos, la altura a
la que puede montar la pantalla/pizarra electrónica está limitada por la altura del techo.
Por lo tanto, el soporte se debe montar lo más cerca del techo que sea posible. Cuando
se dispone de mucha altura hasta el techo, se debe montar primero la pantalla/pizarra
electrónica para determinar dónde se debe colocar el TM-UST.
La mayoría de las pizarras electrónicas interactivas disponen de un ajuste lateral una vez
que están colocadas y el TM-UST permite realizar un amplio ajuste vertical. Lea el manual
del proyector para obtener información.
Para la gama Hitachi CP-A de proyectores de distancia ultracorta, la placa de pared debe
estar situada a 100 mm hacia la derecha respecto al centro de la pizarra electrónica/
pantalla estando situados de cara a la pared. La tabla siguiente proporciona directrices
aproximadas sobre la distancia que debe haber entre la parte inferior de la placa de pared
y la parte superior de la superficie visible de la pantalla para los tamaños más comunes de
pantallas y pizarras electrónicas.
Pantalla Diágonal Pantalla Ancho
(pulgadas)
57
64
77
82
94
98
Para el proyector Sanyo PLC-XE50 de distancia ultracorta, la placa de pared debe
estar situada a 80 mm hacia la izquierda respecto al centro de la pizarra electrónica/
pantalla estando situados de cara a la pared. La tabla siguiente proporciona directrices
aproximadas sobre la distancia que debe haber entre la parte inferior de la placa de pared
y la parte superior de la superficie visible de la pantalla para los tamaños más comunes de
pantallas y pizarras electrónicas.
Pantalla Diágonal Pantalla Ancho
(pulgadas)
77
80
82
94
98

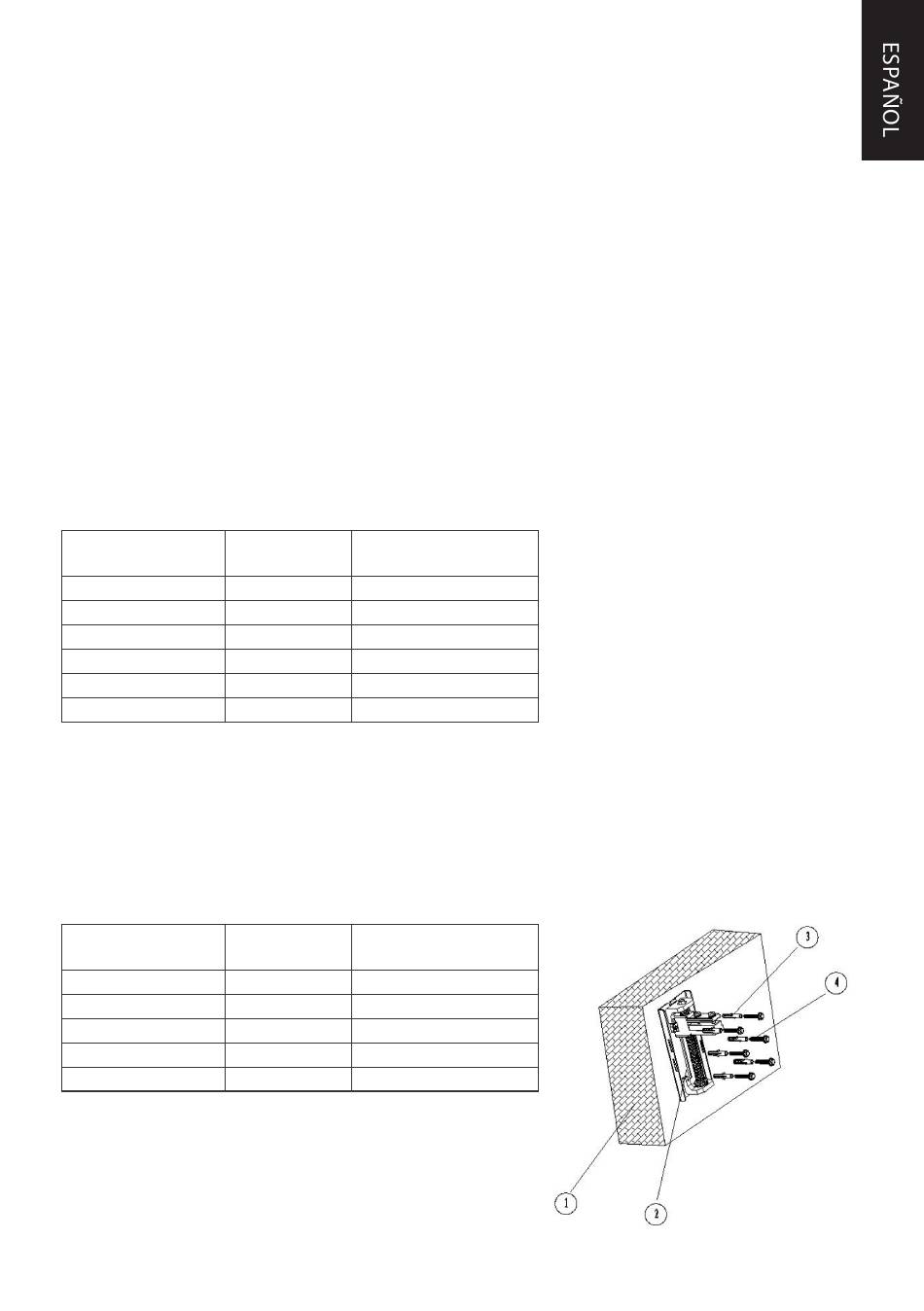

1. Pared
2. Placa de pared
3. Tacos
4. Pernos ST8
Soporte Distancia
(mm) (mm)
1158 170
1300 190
1565 240
1666 290
1910 300
1991 320
Soporte Distancia
(mm) (mm)
1565 260
1626 270
1666 280
1910 320
1991 340
