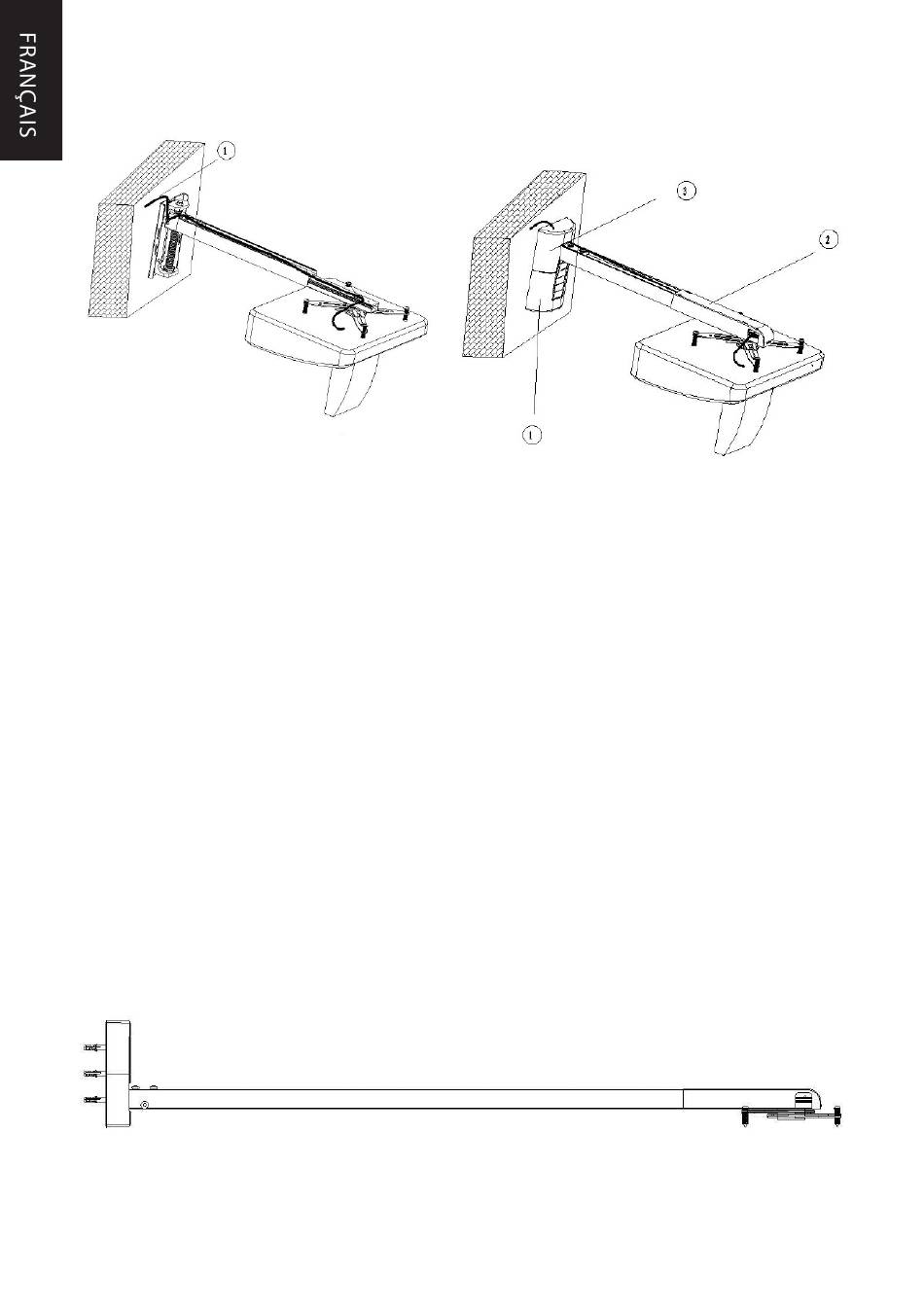

7. Passer les câbles d'entrée et d'alimentation (voir illustration ci-dessous), ensuite mettre le
couvercle.
1. Cheminement des câbles en haut
et en bas de la plaque murale
EXTENSION SUPPLÉMENTAIRE DU SUPPORT MOBILE
Le TM-UST peut être rallongé de plus de 1,5 m pour les projecteurs à projection courte.
Pour cela, insérer la barre d'extension dans la partie 1 du support mobile en premier,
insérer ensuite la partie 2 dans la barre d'extension. Afin d'éliminer la longueur
excédentaire de la barre d'extension, suivre les étapes suivantes :
a. Mettre en marche le projecteur. Faire glisser la partie 2 vers le haut
et vers le bas de la barre d'extension afin que la largeur de l'image
projetée soit égale à celle de l'écran / du tableau blanc.
b. Marquer la longueur excédentaire de la barre d'extension.
c. Éteindre le projecteur. Retirer le projecteur et la partie 2 de la barre
d'extension.
d. Couper le bout en trop de la barre d'extension au niveau du marquage
avec une scie à métaux à l'extrémité du projecteur.
Remettre le projecteur et la partie 2 et terminer l'installation.
AVERTISSEMENT : LA CHARGE MAXIMALE AUTORISÉE DE LA BARRE D'EXTENSION
EST DE 4.5KG. NE PAS INSÉRER LA BARRE D'EXTENSION DANS LA PARTIE 1 SI CETTE
DERNIèRE A ÉTÉ RACCOURCIE.
14
1. Couvercle de la plaque murale
2. Couvercle du support mobile
3. Douilles filetées de la plaque murale
(utilisées pour couvrir les trous d'ajustement
du support mobile sur le couvercle mural)
