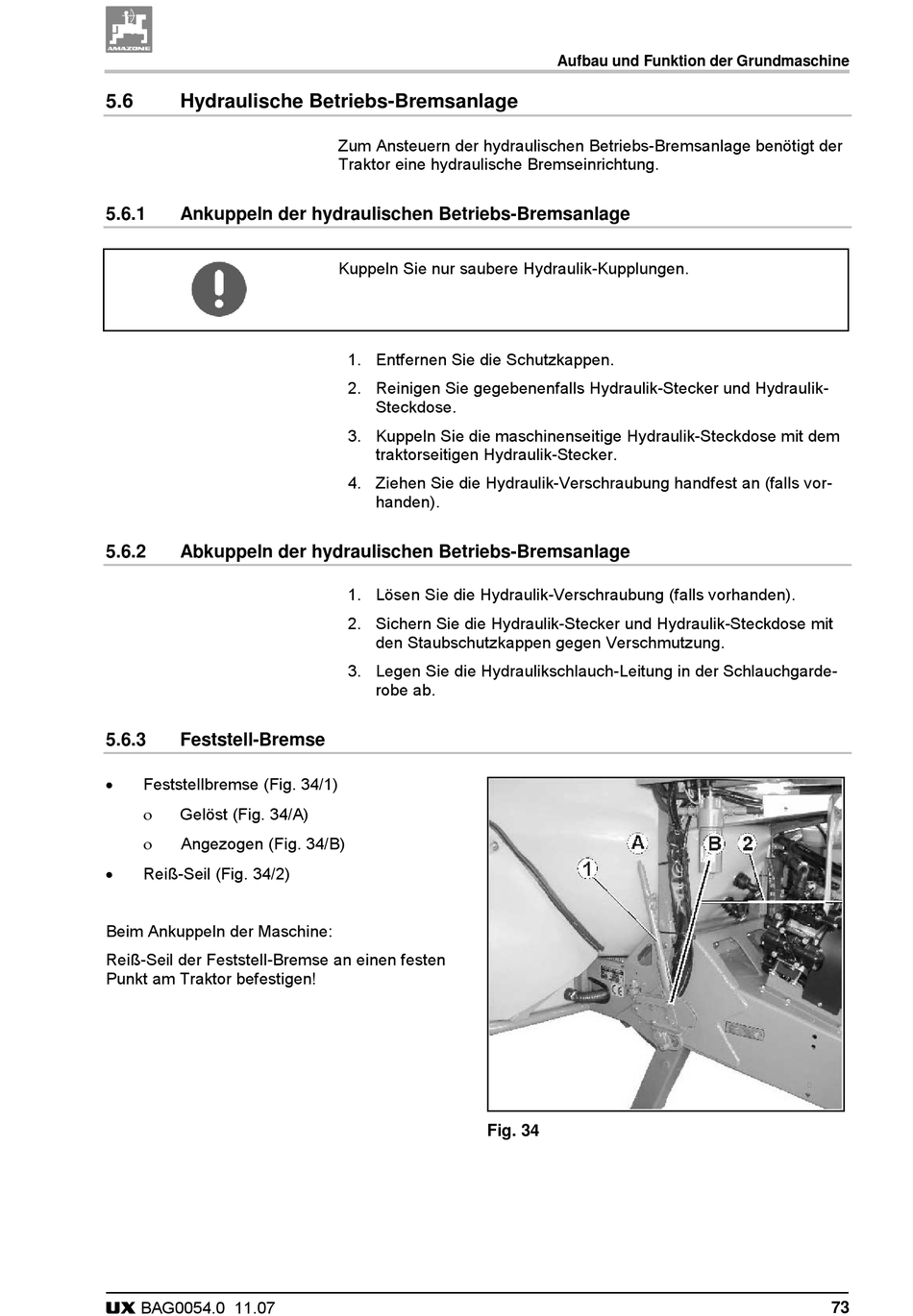

5.6

Hydraulische Betriebs-Bremsanlage

5.6.1

Ankuppeln der hydraulischen Betriebs-Bremsanlage

5.6.2

Abkuppeln der hydraulischen Betriebs-Bremsanlage

5.6.3

Feststell-Bremse


Feststellbremse (Fig. 34/1)

Gelöst (Fig. 34/A)

Angezogen (Fig. 34/B)

Reiß-Seil (Fig. 34/2)
Beim Ankuppeln der Maschine:
Reiß-Seil der Feststell-Bremse an einen festen
Punkt am Traktor befestigen!
UX BAG0054.0 11.07
Zum Ansteuern der hydraulischen Betriebs-Bremsanlage benötigt der
Traktor eine hydraulische Bremseinrichtung.
Kuppeln Sie nur saubere Hydraulik-Kupplungen.
1. Entfernen Sie die Schutzkappen.
2. Reinigen Sie gegebenenfalls Hydraulik-Stecker und Hydraulik-
Steckdose.
3. Kuppeln Sie die maschinenseitige Hydraulik-Steckdose mit dem
traktorseitigen Hydraulik-Stecker.
4. Ziehen Sie die Hydraulik-Verschraubung handfest an (falls vor-
handen).
1. Lösen Sie die Hydraulik-Verschraubung (falls vorhanden).
2. Sichern Sie die Hydraulik-Stecker und Hydraulik-Steckdose mit
den Staubschutzkappen gegen Verschmutzung.
3. Legen Sie die Hydraulikschlauch-Leitung in der Schlauchgarde-
robe ab.
Fig. 34
Aufbau und Funktion der Grundmaschine
73
